Softwareinbetriebnahme
7.5 BACnet Objekte überprüfen und BACnet EDE-File erzeugen mit Twin-
CAT
Nach abgeschlossener Konfiguration kann im Programmier-Tool TwinCAT die korrekte Erzeugung der BACnet-
Datenpunkte geprüft werden.
Zur Weitergabe der Daten an z.B. einen Systemintegrator für das Gebäudemanagementsystem, können die
dazu notwendigen Daten als BACnet-EDE File nach dem von der BACnet Interest Group vorgegebenen Stan-
dardformat, aus dem System exportiert werden.
BACnet Objekte überprüfen
1.

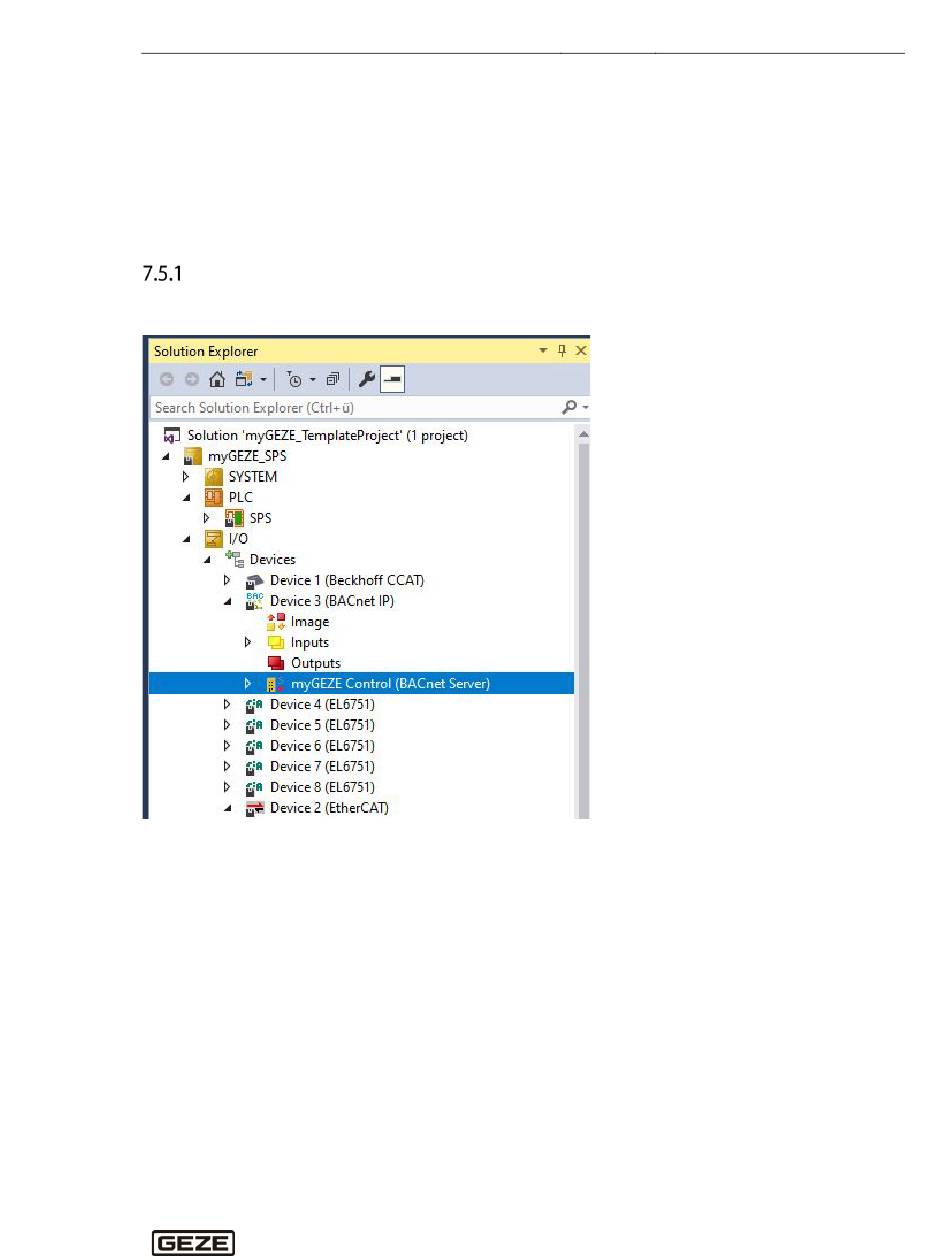

In TwinCAT im I/O-Pfad / Device 3 (BACnetIP) die Settings für myGEZE Control BACnet Server öffnen.
2.
Mit Doppelklick die Settings starten.
3.
Zur Abfrage der erzeugten Konfiguration auf die Tab-Karte Objects Online wechseln. In dieser Darstellung
sind alle konfigurierten Datenobjekte mit ihrem akt. Zustand ersichtlich. Hiermit kann überprüft werden
ob alle getätigten Eingaben richtig umgesetzt wurden.
myGEZE Control
67
