5.11 myGEZE Control Koppler

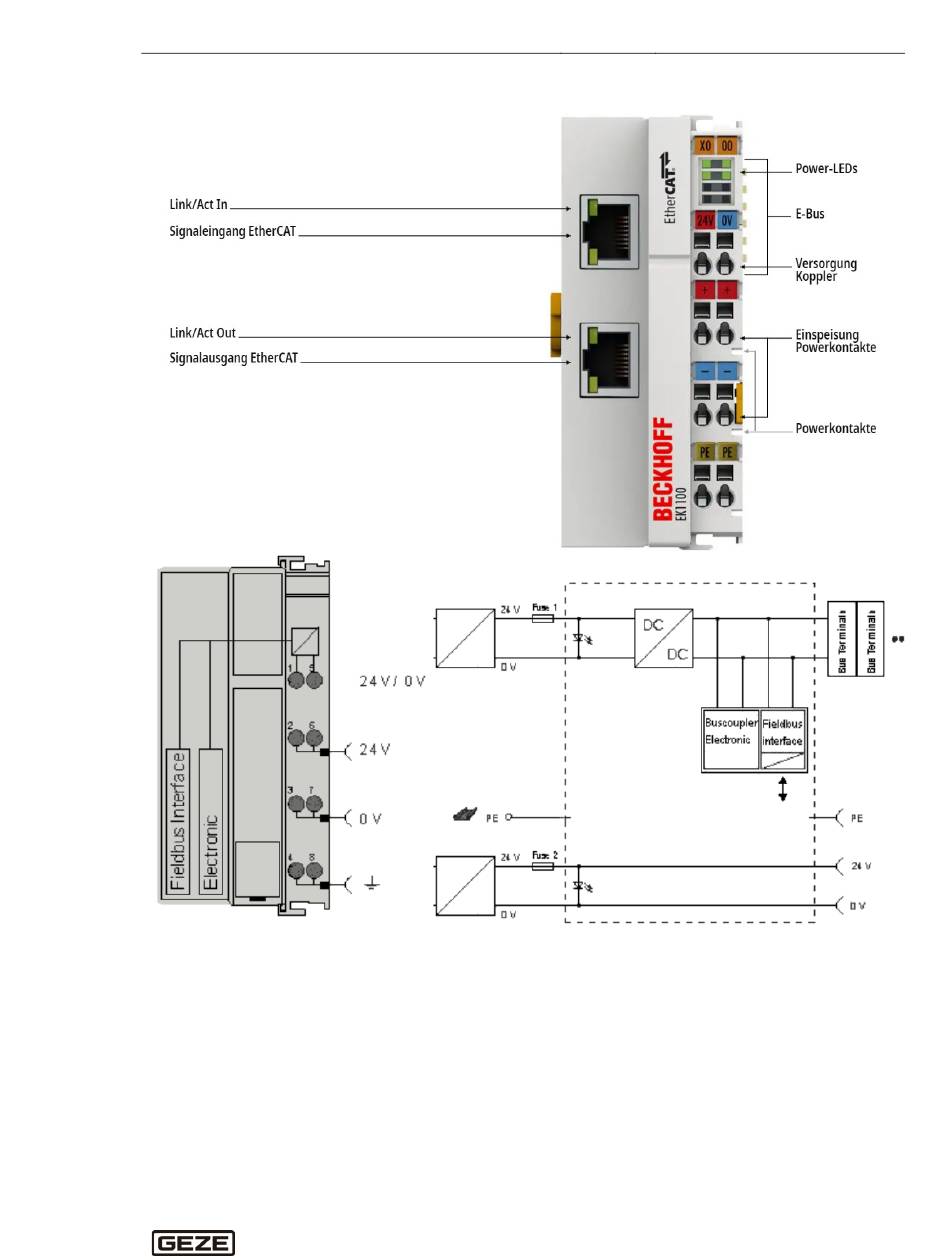

Abb. 13 myGEZE Control Koppler
Der EtherCAT-Koppler ist das Bindeglied zwischen dem EtherCAT-Protokoll auf Feldbusebene und den Ether-
CAT-Klemmen. Der Koppler setzt die Telegramme im Durchlauf von der Ethernet-100BASE-TX- auf die E-Bus-
Signaldarstellung um. Eine Station besteht aus einem Koppler und einer beliebigen Anzahl von EtherCAT-
Klemmen, die automatisch erkannt und einzeln im Prozessabbild dargestellt werden.
Der EtherCAT-Koppler besitzt zwei RJ45-Buchsen. Mit der oberen Ethernet-Schnittstelle wird der Koppler an
das Netzwerk angeschlossen, die untere Buchse dient zum optionalen Anschluss weiterer EtherCAT-Geräte
im gleichen Strang. Zusätzlich kann für die Verlängerung oder zum Aufbau einer Linien- oder Sterntopologie
ein EtherCAT-Abzweig oder eine EtherCAT-Verlängerung genutzt werden.
