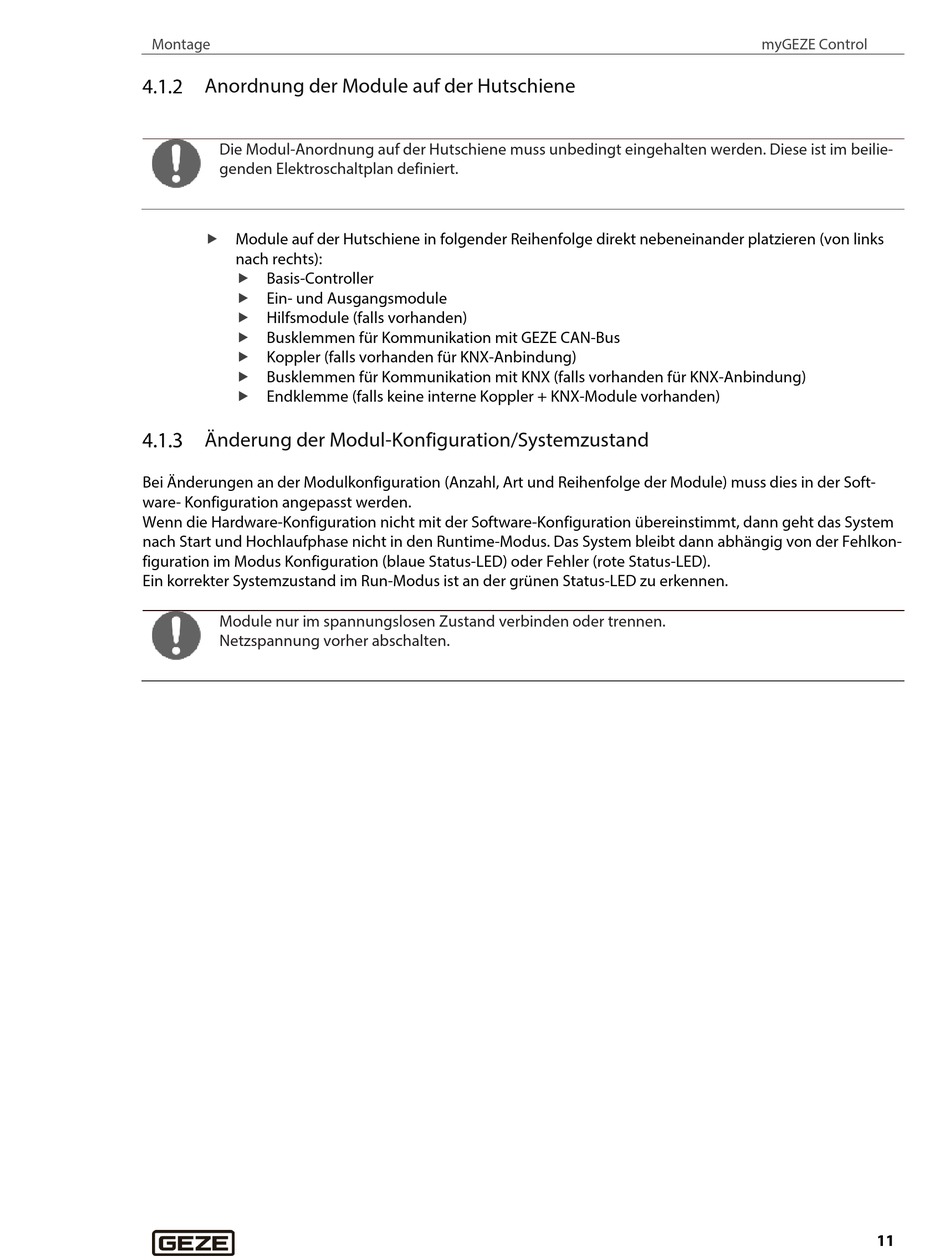

Montage
Anordnung der Module auf der Hutschiene
Die Modul-Anordnung auf der Hutschiene muss unbedingt eingehalten werden. Diese ist im beilie-
genden Elektroschaltplan definiert.
Module auf der Hutschiene in folgender Reihenfolge direkt nebeneinander platzieren (von links
nach rechts):
Basis-Controller
Ein- und Ausgangsmodule
Hilfsmodule (falls vorhanden)
Busklemmen für Kommunikation mit GEZE CAN-Bus
Koppler (falls vorhanden für KNX-Anbindung)
Busklemmen für Kommunikation mit KNX (falls vorhanden für KNX-Anbindung)
Endklemme (falls keine interne Koppler + KNX-Module vorhanden)
Änderung der Modul-Konfiguration/Systemzustand
Bei Änderungen an der Modulkonfiguration (Anzahl, Art und Reihenfolge der Module) muss dies in der Soft-
ware- Konfiguration angepasst werden.
Wenn die Hardware-Konfiguration nicht mit der Software-Konfiguration übereinstimmt, dann geht das System
nach Start und Hochlaufphase nicht in den Runtime-Modus. Das System bleibt dann abhängig von der Fehlkon-
figuration im Modus Konfiguration (blaue Status-LED) oder Fehler (rote Status-LED).
Ein korrekter Systemzustand im Run-Modus ist an der grünen Status-LED zu erkennen.
Module nur im spannungslosen Zustand verbinden oder trennen.
Netzspannung vorher abschalten.
myGEZE Control
11
