Platzbedarf Der Bus-Klemmen Und Komponenten Auf Der Hutschiene (Breite); Abb. 1 Montierte Module; Abb. 2 Standard-Netzteil - GEZE myGEZE Control Benutzerhandbuch

Montage

Platzbedarf der Bus-Klemmen und Komponenten auf der Hutschiene (Breite)

Module
 Basis-Controller
Variante 1: 71 mm

 Variante 2...4: 122 mm
 Busklemmen für Kommunikation mit GEZE CAN-Bus:
24 mm

Busklemmen für Kommunikation mit IQ box KNX:

 2 x 12 mm + 1x 12 mm für Koppler
 Digital-Eingangs-Klemmen:
12 mm

 Digital-Ausgangs-Klemmen:
 12 mm
Hilfsklemmen:

12 mm

 Busendkappen:
6/12 mm


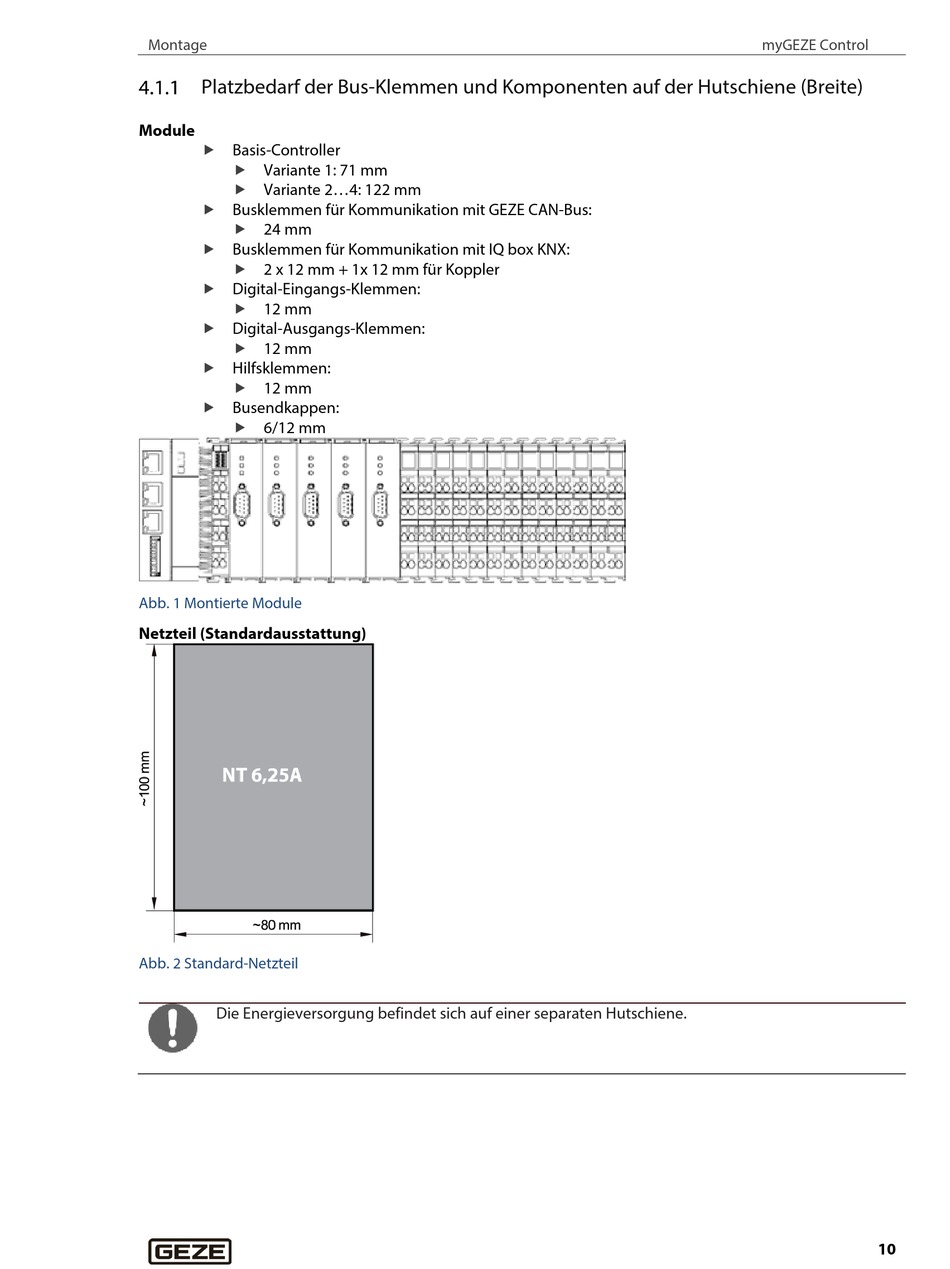

Abb. 1 Montierte Module

Netzteil (Standardausstattung)

Abb. 2 Standard-Netzteil

Die Energieversorgung befindet sich auf einer separaten Hutschiene.
