Funktionen und Eigenschaften
3

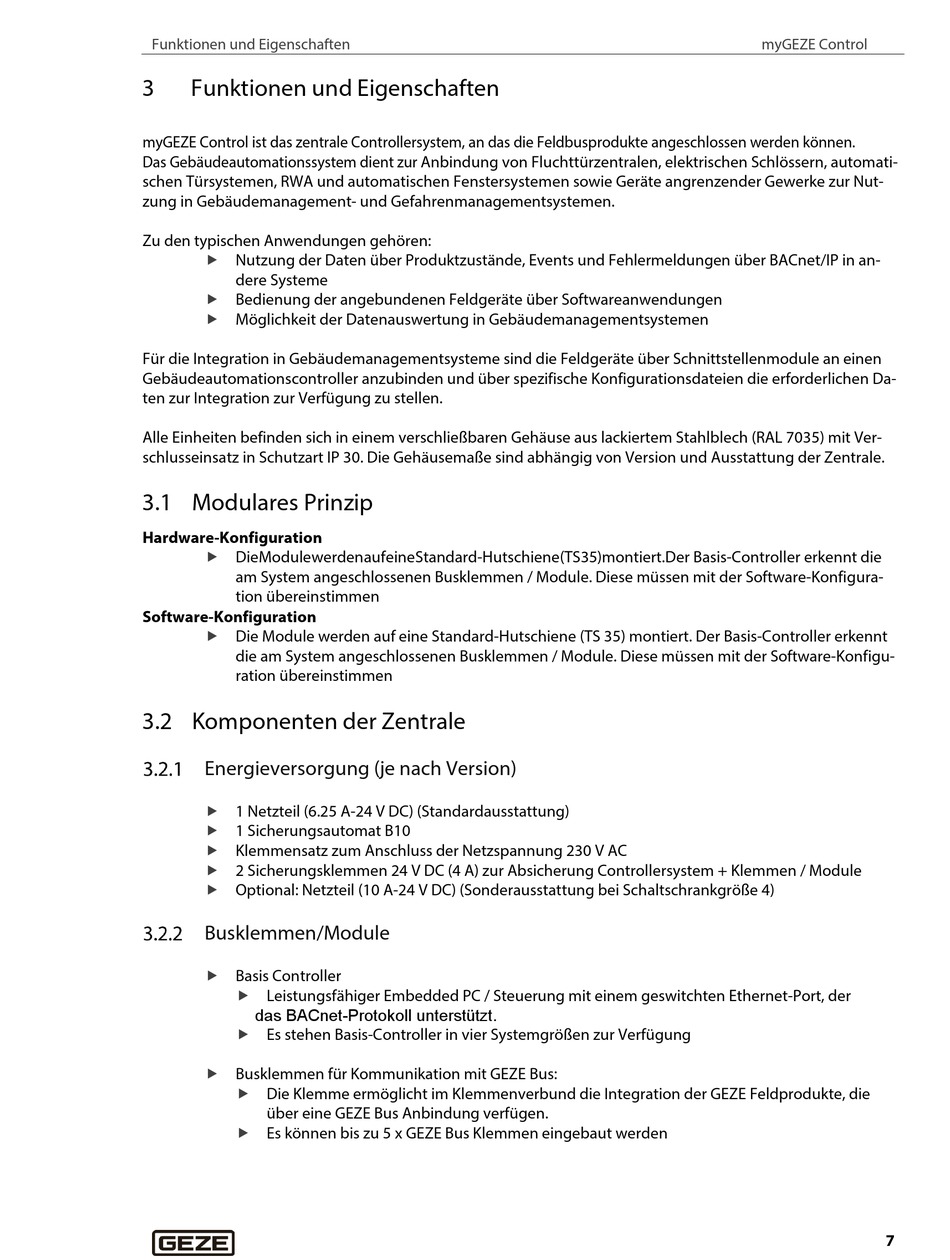

Funktionen und Eigenschaften
myGEZE Control ist das zentrale Controllersystem, an das die Feldbusprodukte angeschlossen werden können.
Das Gebäudeautomationssystem dient zur Anbindung von Fluchttürzentralen, elektrischen Schlössern, automati-
schen Türsystemen, RWA und automatischen Fenstersystemen sowie Geräte angrenzender Gewerke zur Nut-
zung in Gebäudemanagement- und Gefahrenmanagementsystemen.
Zu den typischen Anwendungen gehören:
Nutzung der Daten über Produktzustände, Events und Fehlermeldungen über BACnet/IP in an-
dere Systeme
Bedienung der angebundenen Feldgeräte über Softwareanwendungen
Möglichkeit der Datenauswertung in Gebäudemanagementsystemen
Für die Integration in Gebäudemanagementsysteme sind die Feldgeräte über Schnittstellenmodule an einen
Gebäudeautomationscontroller anzubinden und über spezifische Konfigurationsdateien die erforderlichen Da-
ten zur Integration zur Verfügung zu stellen.
Alle Einheiten befinden sich in einem verschließbaren Gehäuse aus lackiertem Stahlblech (RAL 7035) mit Ver-
schlusseinsatz in Schutzart IP 30. Die Gehäusemaße sind abhängig von Version und Ausstattung der Zentrale.
3.1 Modulares Prinzip
Hardware-Konfiguration
Die Module werden auf eine Standard-Hutschiene (TS 35) montiert. Der Basis-Controller erkennt die
am System angeschlossenen Busklemmen / Module. Diese müssen mit der Software-Konfigura-
tion übereinstimmen
Software-Konfiguration
Die Module werden auf eine Standard-Hutschiene (TS 35) montiert. Der Basis-Controller erkennt
die am System angeschlossenen Busklemmen / Module. Diese müssen mit der Software-Konfigu-
ration übereinstimmen
3.2 Komponenten der Zentrale
Energieversorgung (je nach Version)
1 Netzteil (6.25 A-24 V DC) (Standardausstattung)
1 Sicherungsautomat B10
Klemmensatz zum Anschluss der Netzspannung 230 V AC
2 Sicherungsklemmen 24 V DC (4 A) zur Absicherung Controllersystem + Klemmen / Module
Optional: Netzteil (10 A-24 V DC) (Sonderausstattung bei Schaltschrankgröße 4)
Busklemmen/Module
Basis Controller
Leistungsfähiger Embedded PC / Steuerung mit einem geswitchten Ethernet-Port, der
das BACnet-Protokoll unterstützt.
Es stehen Basis-Controller in vier Systemgrößen zur Verfügung
Busklemmen für Kommunikation mit GEZE Bus:
Die Klemme ermöglicht im Klemmenverbund die Integration der GEZE Feldprodukte, die
über eine GEZE Bus Anbindung verfügen.
Es können bis zu 5 x GEZE Bus Klemmen eingebaut werden
myGEZE Control
7
