Modulbeschreibung
myGEZE Control
5.7 myGEZE Control Potenzialverteilungsklemme 0 V DC

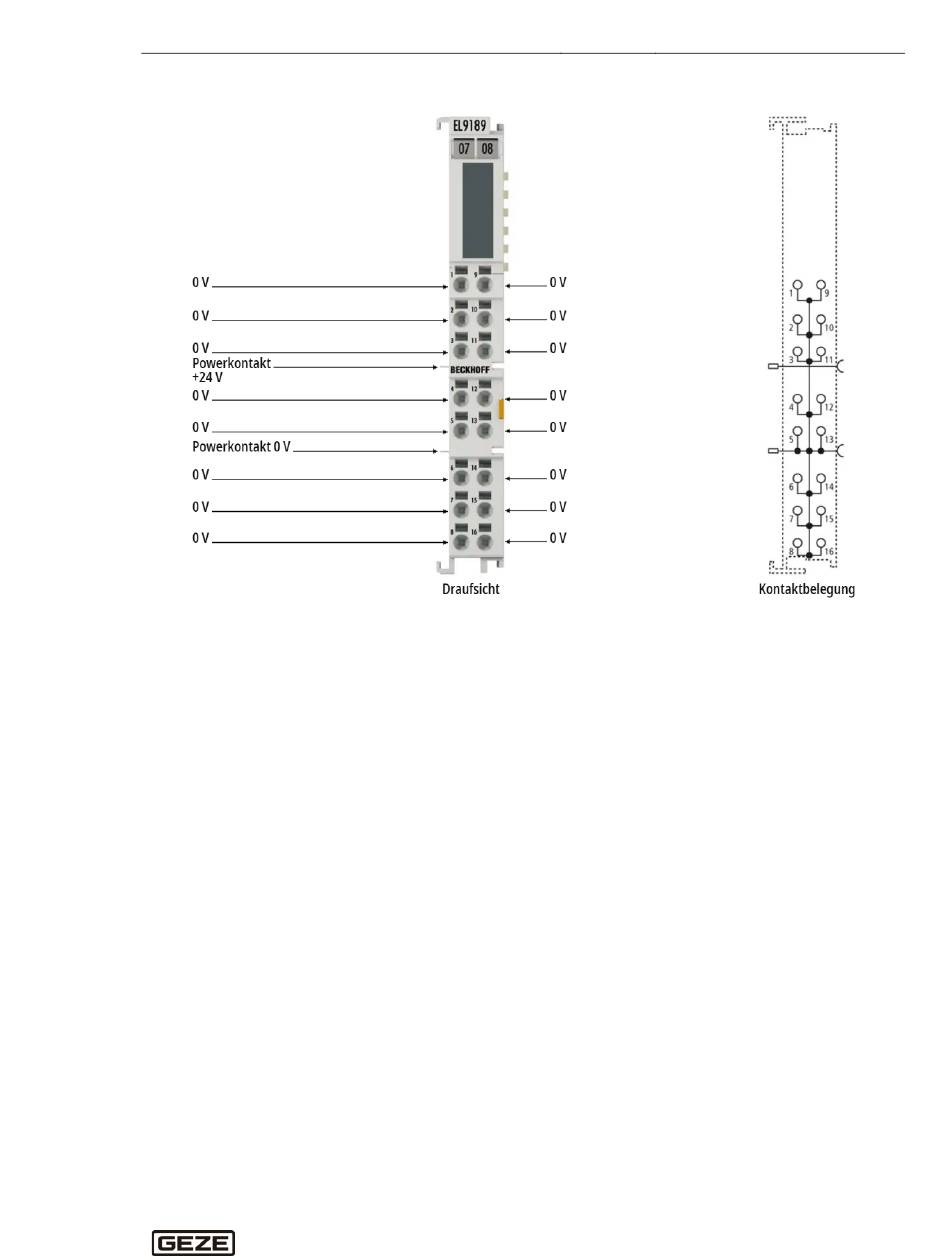

Abb. 9 myGEZE Control Potenzialverteilungsklemme 0 V DC
Die Potenzialverteilungsklemme stellt 16 Klemmstellen mit dem 0-V-Potenzial vorne an den Klemmkontak-
ten zur Verfügung. Der 0-V-Powerkontakt ist mit den frontseitigen Klemmkontakten verbunden und wird zur
benachbarten Klemme durchgeführt. Der 24-V-Powerkontakt ist nicht mit den frontseitigen Klemmkontak-
ten verbunden, er wird zur benachbarten Klemme durchgeführt. Durch sie kann der Einsatz zusätzlicher Rei-
henklemmen auf der Klemmleiste reduziert werden.
19
