5.12 myGEZE Control Verlängerung

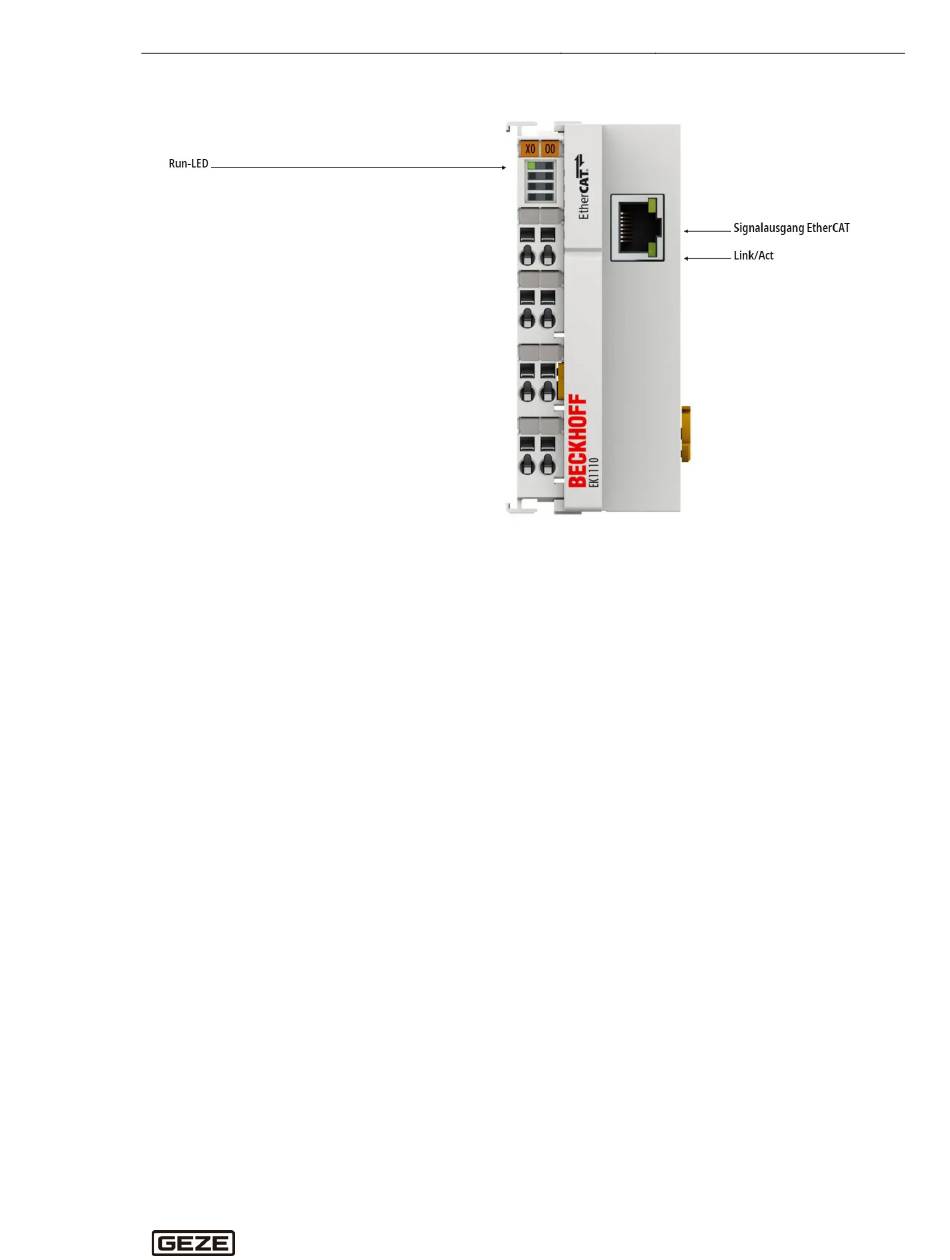

Abb. 14 myGEZE Control Verlängerung
Die EtherCAT-Verlängerung wird an das Ende eines EtherCAT-Klemmenstrangs oder auch eines Embedded-
PCs der CX-Serie gesetzt und bietet die Möglichkeit, das EtherCAT-Netzwerk in Linientopologie zu verlän-
gern.
Die EtherCAT-Verlängerung verfügt über eine RJ45-Buchse, die den Anschluss eines Ethernet-Kabels mit
RJ45-Stecker erlaubt und eine Verbindung zu einem weiteren EtherCAT-Strang oder auch zu einzelnen Ether-
CAT-Geräten herstellt. Die E-Bus-Signale werden im Durchlauf auf 100BASE-TX-Ethernet-Signaldarstellung
umgesetzt. Die Elektronik wird über den E-Bus versorgt. Eine Parametrierung oder Konfiguration ist nicht er-
forderlich.
