Systemaufbau und -grenzen

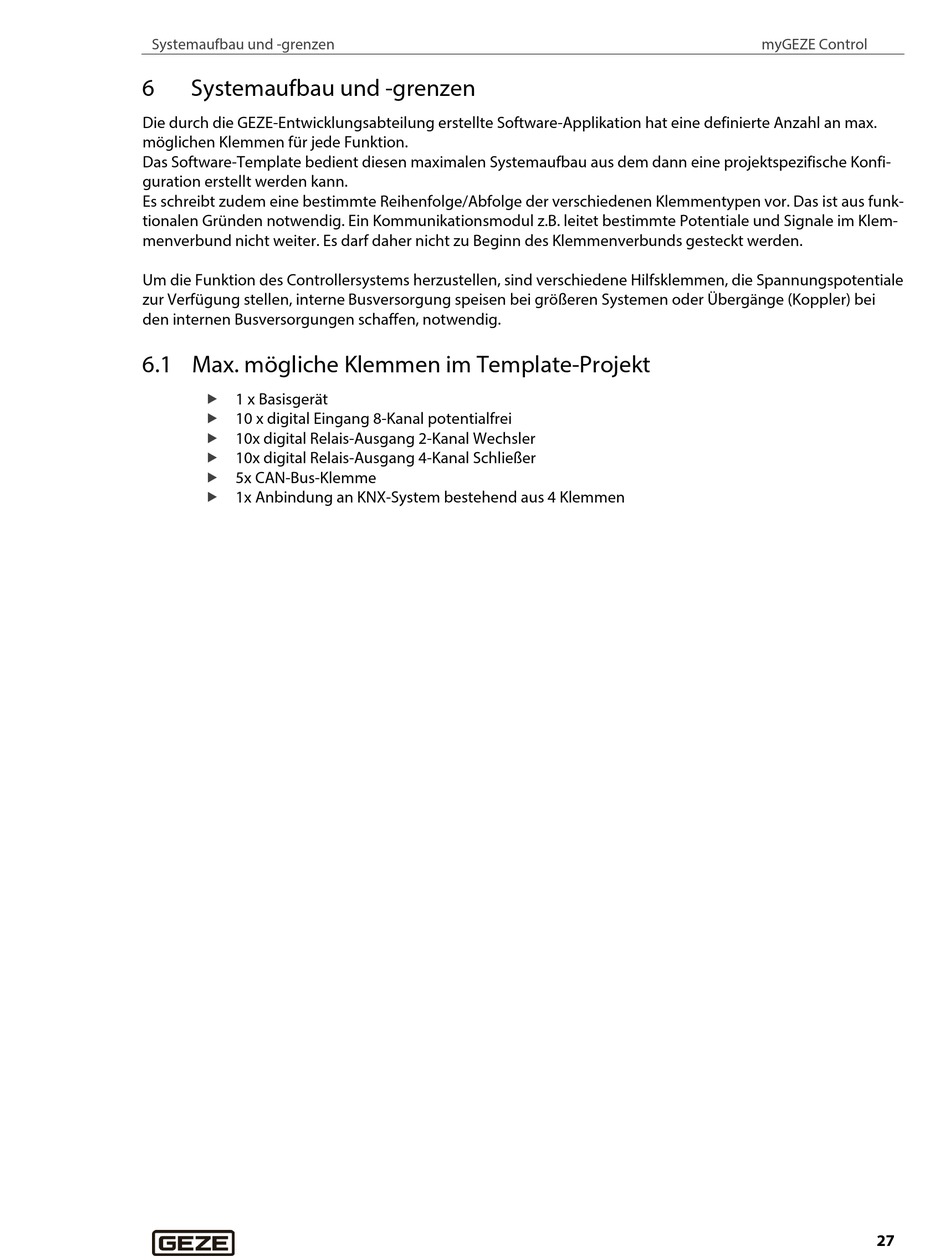

6 Systemaufbau und -grenzen
Die durch die GEZE-Entwicklungsabteilung erstellte Software-Applikation hat eine definierte Anzahl an max.
möglichen Klemmen für jede Funktion.
Das Software-Template bedient diesen maximalen Systemaufbau aus dem dann eine projektspezifische Konfi-
guration erstellt werden kann.
Es schreibt zudem eine bestimmte Reihenfolge/Abfolge der verschiedenen Klemmentypen vor. Das ist aus funk-
tionalen Gründen notwendig. Ein Kommunikationsmodul z.B. leitet bestimmte Potentiale und Signale im Klem-
menverbund nicht weiter. Es darf daher nicht zu Beginn des Klemmenverbunds gesteckt werden.
Um die Funktion des Controllersystems herzustellen, sind verschiedene Hilfsklemmen, die Spannungspotentiale
zur Verfügung stellen, interne Busversorgung speisen bei größeren Systemen oder Übergänge (Koppler) bei
den internen Busversorgungen schaffen, notwendig.
6.1 Max. mögliche Klemmen im Template-Projekt
 1 x Basisgerät
 10 x digital Eingang 8-Kanal potentialfrei
10x digital Relais-Ausgang 2-Kanal Wechsler

 10x digital Relais-Ausgang 4-Kanal Schließer
 5x CAN-Bus-Klemme
1x Anbindung an KNX-System bestehend aus 4 Klemmen

