Modulbeschreibung
myGEZE Control
5.10 myGEZE Control Netzteilklemme

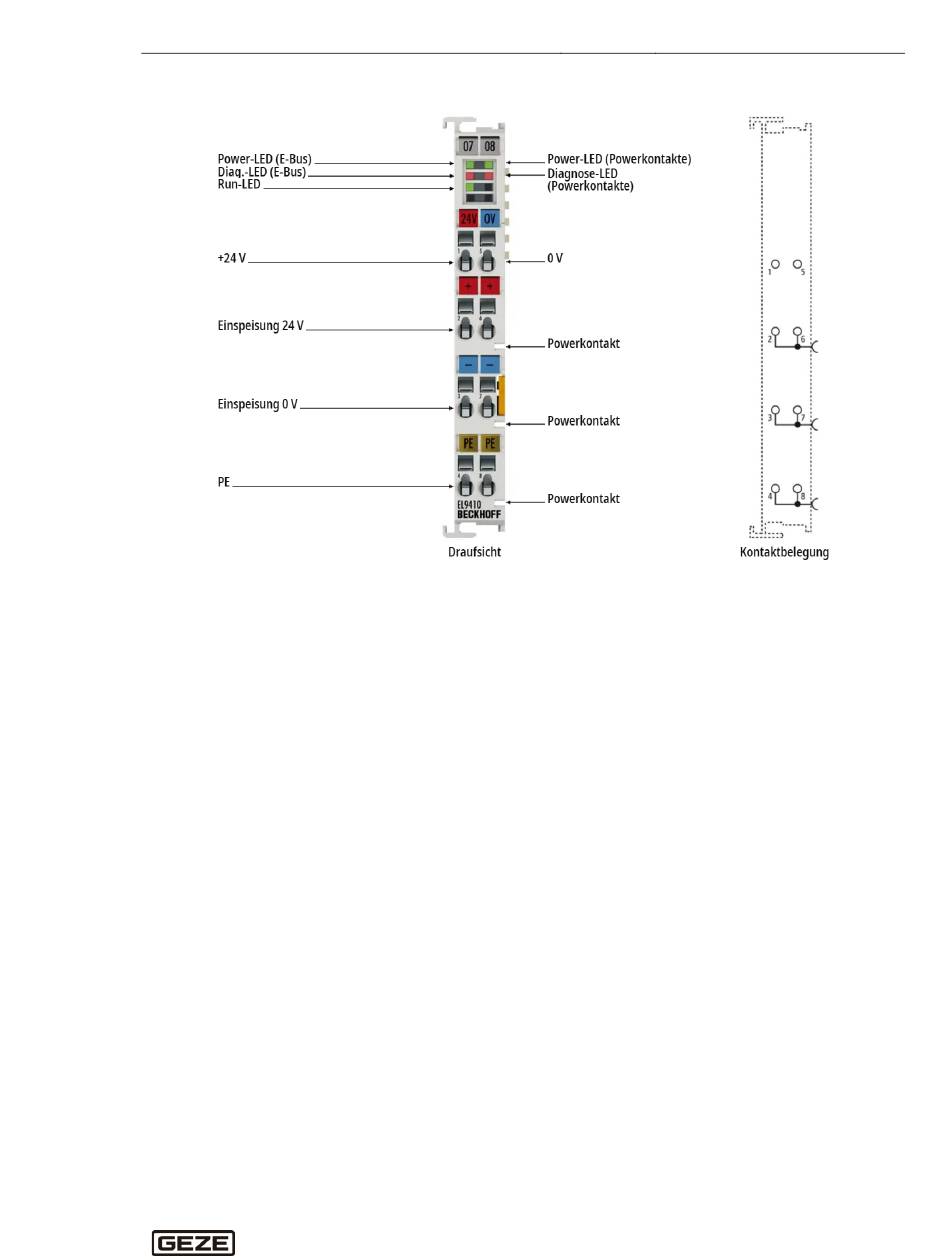

Abb. 12 myGEZE Control Netzteilklemme
Die Netzteilklemme EL9410 dient zur Auffrischung des E-Busses, über den der Datenaustausch zwischen
EtherCAT-Koppler und -Klemmen stattfindet. Jede EtherCAT-Klemme benötigt einen bestimmten Strom vom
E-Bus. Dieser Strom wird vom Netzteil des jeweiligen EtherCAT-Kopplers in den E-Bus eingespeist. Sie kann
bei Konfigurationen mit einer großen Anzahl von EtherCAT-Klemmen kann eingesetzt werden, um die
Stromversorgung des E-Busses um 2 A zu erhöhen. Die Netzteilklemme verfügt über eine Diagnose, die per
LED und im Prozessabbild angezeigt wird.
22
