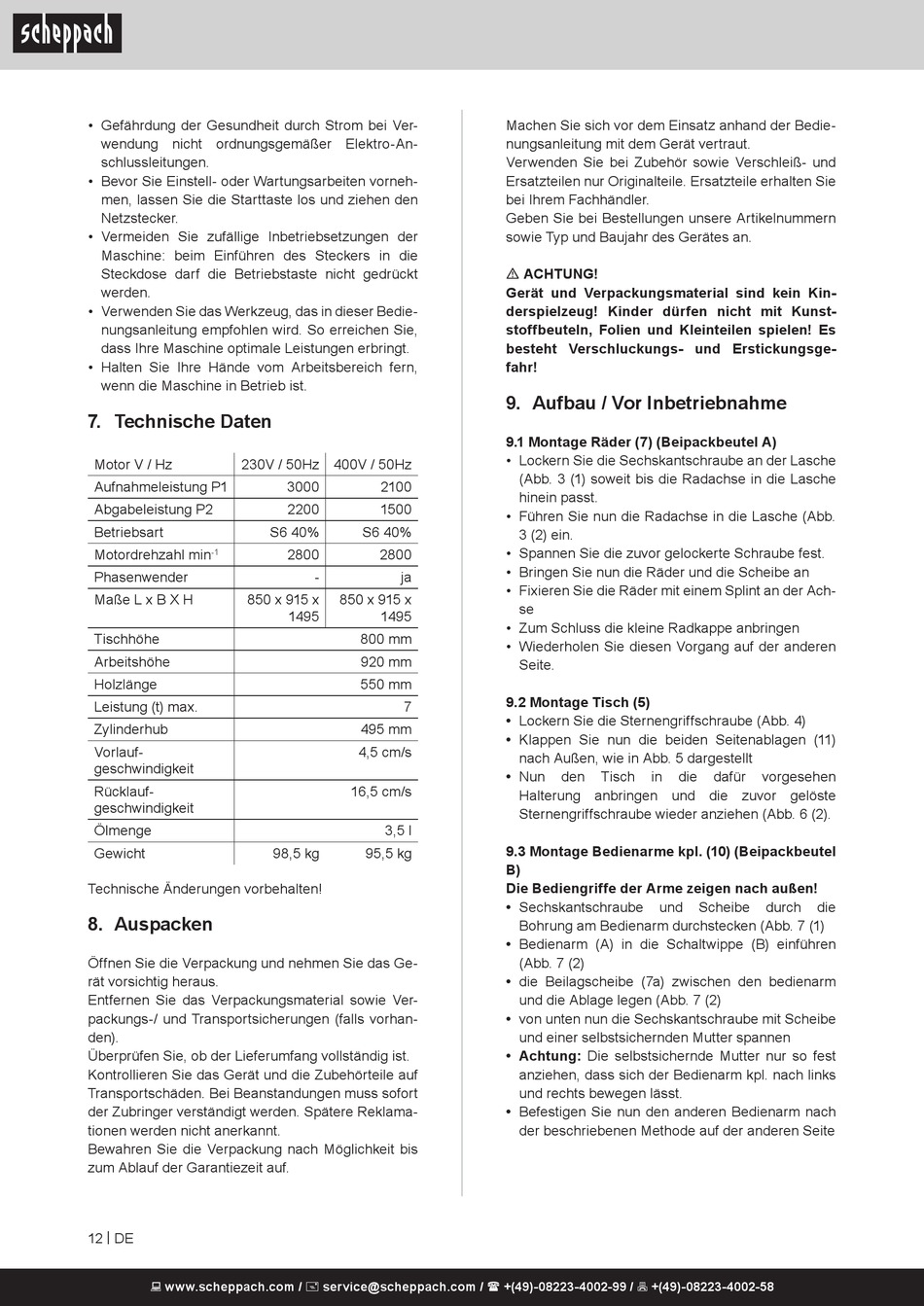

Technische Daten; Auspacken; Aufbau / Vor Inbetriebnahme; Montage Räder (7) (Beipackbeutel A) - Scheppach HL730 Originalbetriebsanweisung

• Gefährdung der Gesundheit durch Strom bei Ver-
wendung nicht ordnungsgemäßer Elektro-An-
schlussleitungen.
• Bevor Sie Einstell- oder Wartungsarbeiten vorneh-
men, lassen Sie die Starttaste los und ziehen den
Netzstecker.
• Vermeiden Sie zufällige Inbetriebsetzungen der
Maschine: beim Einführen des Steckers in die
Steckdose darf die Betriebstaste nicht gedrückt
werden.
• Verwenden Sie das Werkzeug, das in dieser Bedie-
nungsanleitung empfohlen wird. So erreichen Sie,
dass Ihre Maschine optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern,
wenn die Maschine in Betrieb ist.

7. Technische Daten

Motor V / Hz 230V / 50Hz 400V / 50Hz
Aufnahmeleistung P1
Abgabeleistung P2
Betriebsart
Motordrehzahl min
-1
Phasenwender
Maße L x B X H 850 x 915 x
Tischhöhe
Arbeitshöhe
Holzlänge
Leistung (t) max.
Zylinderhub
Vorlauf-
geschwindigkeit
Rücklauf-
geschwindigkeit
Ölmenge
Gewicht
Technische Änderungen vorbehalten!

8. Auspacken

Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
Überprüfen Sie, ob der Lieferumfang vollständig ist.
Kontrollieren Sie das Gerät und die Zubehörteile auf
Transportschäden. Bei Beanstandungen muss sofort
der Zubringer verständigt werden. Spätere Reklama-
tionen werden nicht anerkannt.
Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
12 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3000 2100
2200 1500
S6 40% S6 40%
2800 2800
- ja
850 x 915 x
1495 1495
800 mm
920 mm
550 mm
7
495 mm
4,5 cm/s
16,5 cm/s
3,5 l
98,5 kg 95,5 kg
Machen Sie sich vor dem Einsatz anhand der Bedie-
nungsanleitung mit dem Gerät vertraut.
Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie
bei Ihrem Fachhändler.
Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!

9. Aufbau / Vor Inbetriebnahme

9.1 Montage Räder (7) (Beipackbeutel A)
• Lockern Sie die Sechskantschraube an der Lasche
(Abb. 3 (1) soweit bis die Radachse in die Lasche
hinein passt.
• Führen Sie nun die Radachse in die Lasche (Abb.
3 (2) ein.
• Spannen Sie die zuvor gelockerte Schraube fest.
• Bringen Sie nun die Räder und die Scheibe an
• Fixieren Sie die Räder mit einem Splint an der Ach-
se
• Zum Schluss die kleine Radkappe anbringen
• Wiederholen Sie diesen Vorgang auf der anderen
Seite.
9.2 Montage Tisch (5)
• Lockern Sie die Sternengriffschraube (Abb. 4)
• Klappen Sie nun die beiden Seitenablagen (11)
nach Außen, wie in Abb. 5 dargestellt
• Nun den Tisch in die
Halterung anbringen und die zuvor gelöste
Sternengriffschraube wieder anziehen (Abb. 6 (2).
9.3 Montage Bedienarme kpl. (10) (Beipackbeutel
B)
Die Bediengriffe der Arme zeigen nach außen!
• Sechskantschraube und
Bohrung am Bedienarm durchstecken (Abb. 7 (1)
• Bedienarm (A) in die Schaltwippe (B) einführen
(Abb. 7 (2)
• die Beilagscheibe (7a) zwischen den bedienarm
und die Ablage legen (Abb. 7 (2)
• von unten nun die Sechskantschraube mit Scheibe
und einer selbstsichernden Mutter spannen
• Achtung: Die selbstsichernde Mutter nur so fest
anziehen, dass sich der Bedienarm kpl. nach links
und rechts bewegen lässt.
• Befestigen Sie nun den anderen Bedienarm nach
der beschriebenen Methode auf der anderen Seite
dafür vorgesehen
Scheibe durch die
