14 ANHANG

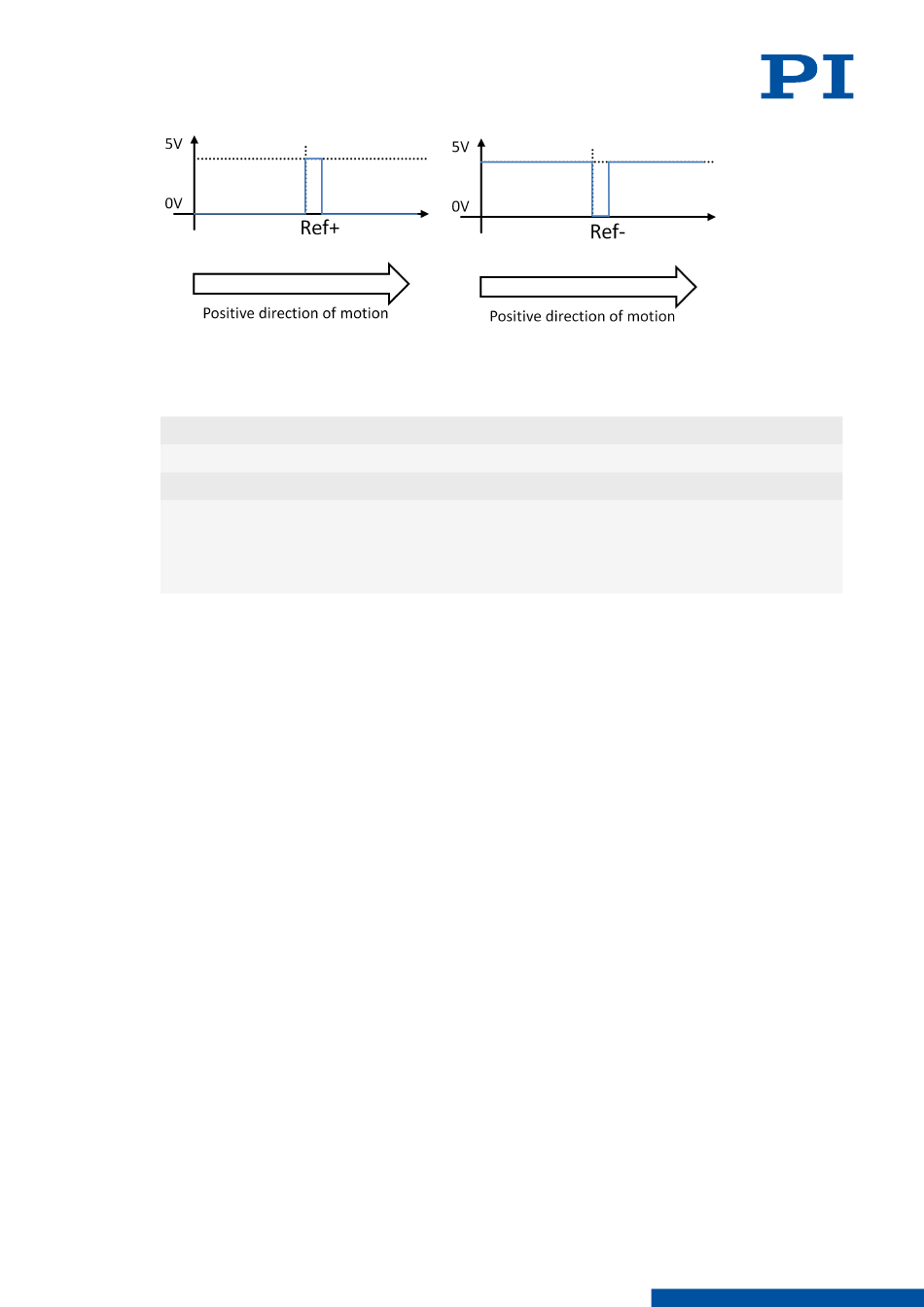

Abbildung 15: Referenzsignal des V-408
14.3
Endschalter-Spezifikationen
Typ
Versorgungsspannung
Signalausgang
Signallogik
44
V408M0001DE ‒ 17.02.2020
Magnetischer Sensor (Hall-Effekt)
+5 V
0 V / +5 V (TTL-Pegel)
Beim Überfahren des Endschalters ändert sich der Signalpegel.
Die Signallogik ist high-aktiv. Das bedeutet:
Ordnungsgemäßer Betrieb des Motors: low (0 V)
Endschalter erreicht: high (+5 V)
