6 INSTALLATION
6
Installation
6.1
V-408 befestigen
Der V-408 kann direkt auf einer Unterlage befestigt werden oder über den Adapter V-500.AP1
auf einem optischen Tisch.
Auf einer Unterlage kann der V-408 von oben oder von unten befestigt werden.
Übersicht

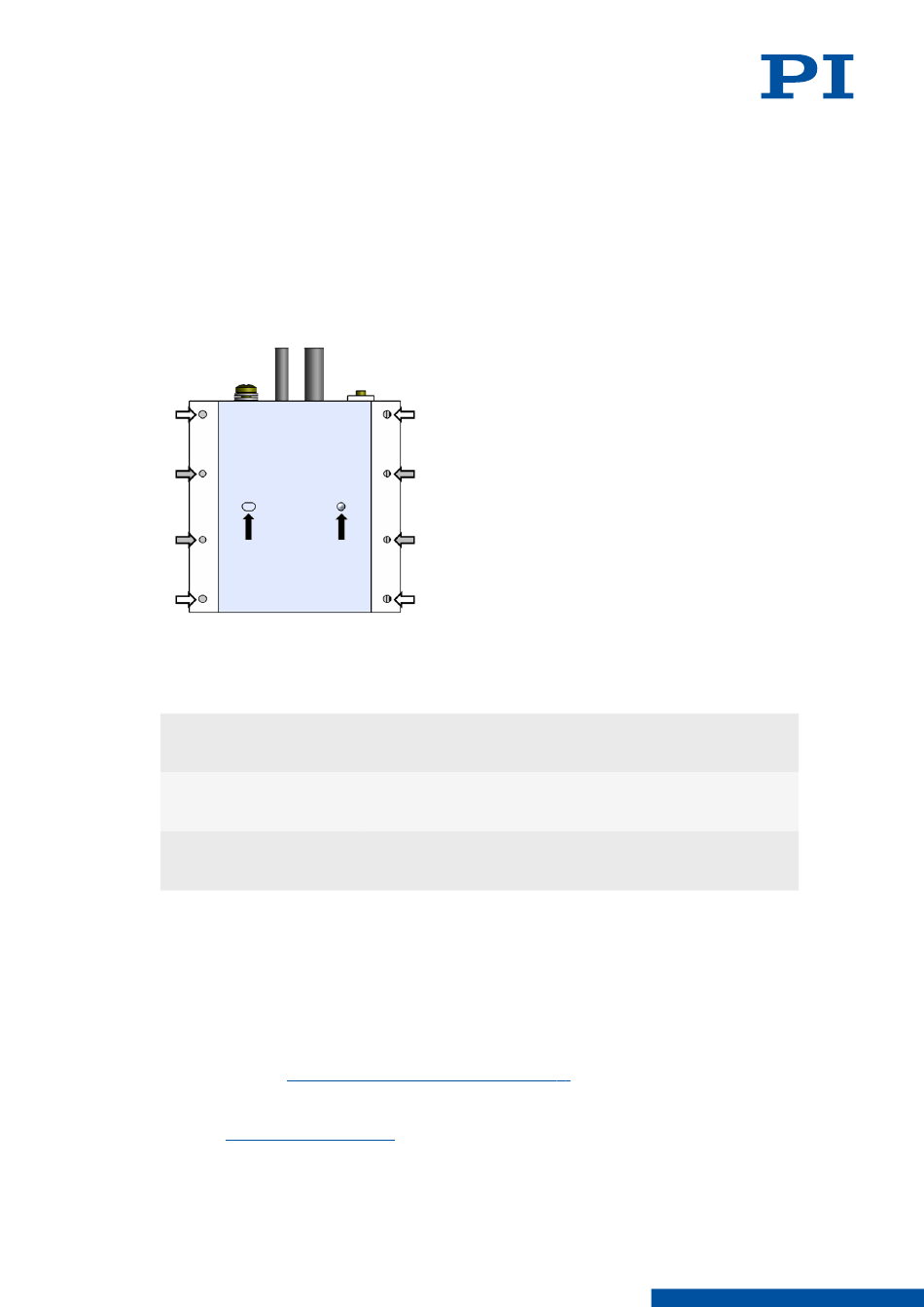

Abbildung 5: Montagebohrungen für die Montage auf einer Unterlage oder auf Adapter
V-500.AP1
Die Pfeile markieren die nachfolgend aufgeführten Bohrungen in der Unterseite des V-408:
Schwarze Pfeile
(Ausrichten):
Weiße Pfeile
(Befestigen von oben):
Graue Pfeile
(Befestigen von unten):
Werkzeug und Zubehör
■ Optional: 2 Passstifte geeigneter Länge mit Ø3 mm h8
■ Für das Befestigen von oben: 4 Schrauben M2,5 geeigneter Länge
■ Für das Befestigen von unten: 4 Schrauben M3 von geeigneter Länge
■ Geeigneter Schraubendreher
Voraussetzungen
Sie haben die
✓
Sie haben eine geeignete Unterlage mit den erforderlichen Bohrungen zur Aufnahme der
✓
Schrauben und ggf. Passstifte bereitgestellt. Erforderliche Lage und Tiefe der Bohrungen
siehe
■ Die Ebenheit der Oberfläche ist ≤ 20 μm.
15
V408M0001DE ‒ 17.02.2020
Passbohrungen Ø 3 mm H7 , Tiefe 3,5 mm
Senkbohrungen M2,5 (Ø 2,9 mm / Ø 5,5 mm), Tiefe 2,9 mm
Gewindebohrungen M3, Tiefe 6 mm
allgemeinen Sicherheitshinweise (S. 8)
"Abmessungen" (S.
38).
gelesen und verstanden.
B E W E G E N | P O S I T I O N I E R E N
