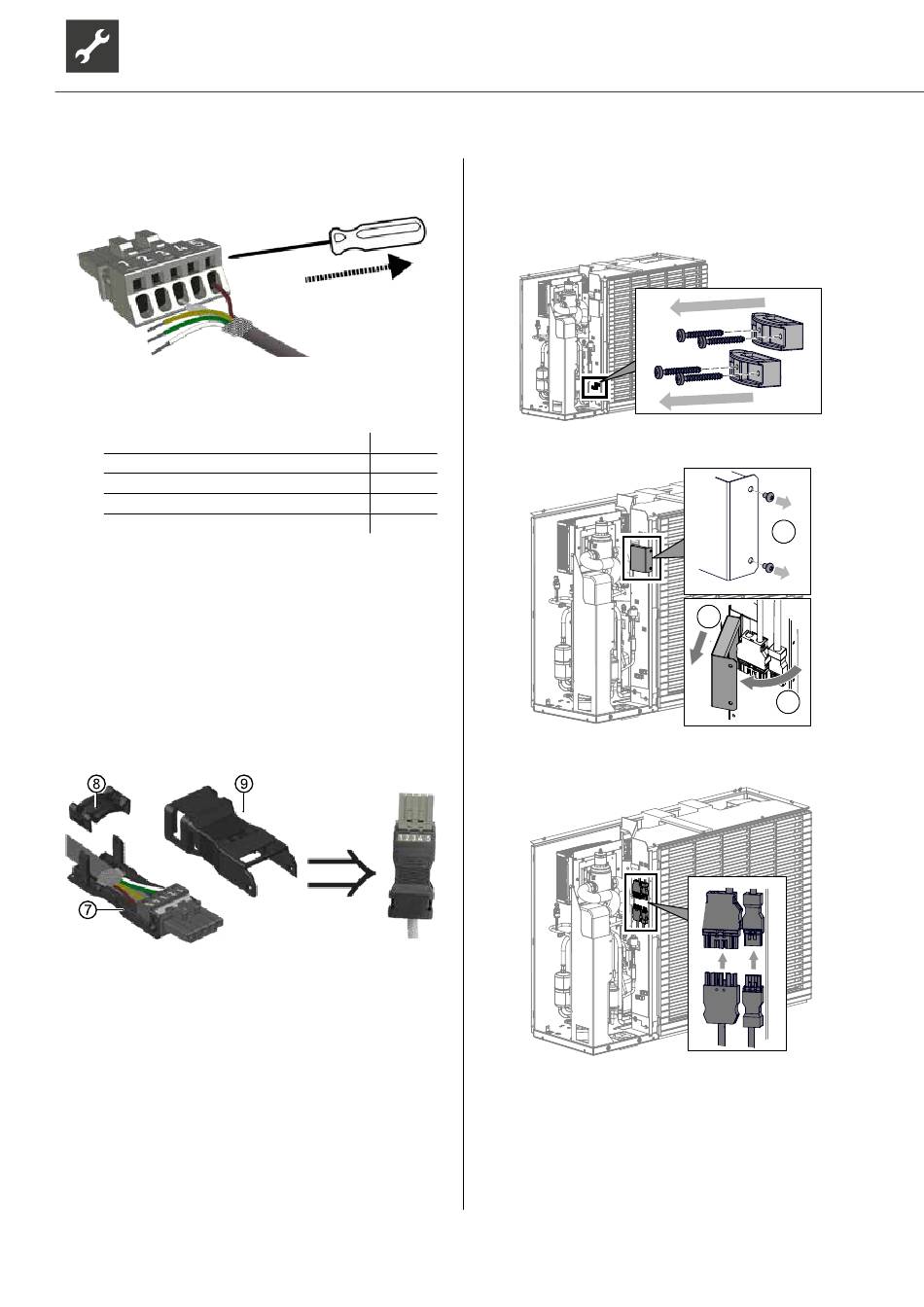

4.7.3. Betätigungswerkzeug oder Schraubendreher
aus Anschlussverriegelung ziehen und dadurch
Anschluss verriegeln.
4.7.4. Auf gleiche Weise die 3 anderen Adern in die
jeweils zugehörigen Pins einbringen.
Belegung der Pins
weiße Ader des Buskabels
grüne Ader des Buskabels
Schirmgeflecht auf Kontaktfeder
gelbe Ader des Buskabels
braune Ader des Buskabels
ACHTUNG
Jede eingebrachte Ader auf festen Sitz in ihrem Pin
prüfen.
4.8. Schirmgeflecht auf Kontaktfeder auflegen und
gegebenenfalls so kürzen, dass es nicht über die
Kontaktfeder hinausreicht.
5.
Zugentlastungsgehäuse zusammensetzen.
5.1. Verdrahtete Buchse in das Unterteil (⑦) des Zug-
entlastungsgehäuses einrasten.
5.2. Zugentlastung (⑧) auflegen und tief einrasten,
bis Buskabel fest eingeklemmt ist.
ACHTUNG
Schirmgeflecht muss direkten und festen Kontakt zur
Kontaktfeder haben.
5.3. Oberteil des Zugentlastungsgehäuses (⑨) auf
Unterteil komplett aufrasten.
16
6.
Verdrahtete Lastkabel- und Buskabel-Buchsen an
Gerät anschließen.
6.1. Zugentlastungen im Gerät aufschrauben und öff-
nen.
Pin 1
6.2. Abdeckung der Steckeranschlüsse abnehmen.
Pin 2
Pin 3
Pin 4
Pin 5
6.3. Lastkabel- sowie Buskabel-Buchse bis zum An-
schlag in den jeweils zugehörigen Stecker stecken.
Technische Änderungen vorbehalten | 83026200bDE | ait-deutschland GmbH
