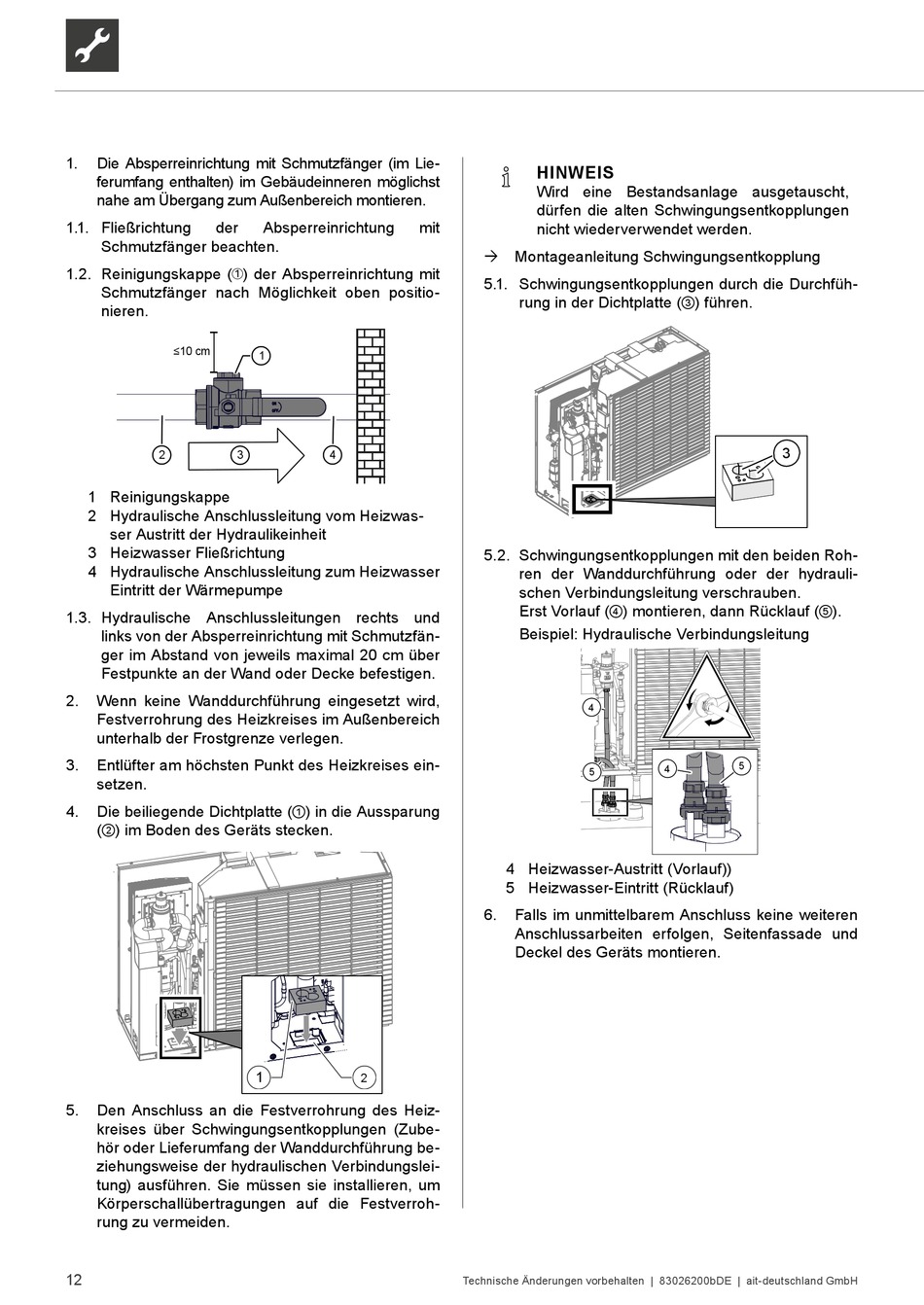

1.
Die Absperreinrichtung mit Schmutzfänger (im Lie-
ferumfang enthalten) im Gebäudeinneren möglichst
nahe am Übergang zum Außenbereich montieren.
1.1. Fließrichtung
der
Schmutzfänger beachten.
1.2. Reinigungskappe (➀) der Absperreinrichtung mit
Schmutzfänger nach Möglichkeit oben positio-
nieren.
≤10 cm
2
3
1 Reinigungskappe
2 Hydraulische Anschlussleitung vom Heizwas-
ser Austritt der Hydraulikeinheit
3 Heizwasser Fließrichtung
4 Hydraulische Anschlussleitung zum Heizwasser
Eintritt der Wärmepumpe
1.3. Hydraulische Anschlussleitungen rechts und
links von der Absperreinrichtung mit Schmutzfän-
ger im Abstand von jeweils maximal 20 cm über
Festpunkte an der Wand oder Decke befestigen.
2.
Wenn keine Wanddurchführung eingesetzt wird,
Festverrohrung des Heizkreises im Außenbereich
unterhalb der Frostgrenze verlegen.
3.
Entlüfter am höchsten Punkt des Heizkreises ein-
setzen.
4.
Die beiliegende Dichtplatte (①) in die Aussparung
(②) im Boden des Geräts stecken.
5.
Den Anschluss an die Festverrohrung des Heiz-
kreises über Schwingungsentkopplungen (Zube-
hör oder Lieferumfang der Wanddurchführung be-
ziehungsweise der hydraulischen Verbindungslei-
tung) ausführen. Sie müssen sie installieren, um
Körperschallübertragungen auf die Festverroh-
rung zu vermeiden.
12
Absperreinrichtung
mit
1
4
1
2
HINWEIS
Wird eine Bestandsanlage ausgetauscht,
dürfen die alten Schwingungsentkopplungen
nicht wiederverwendet werden.
Montageanleitung Schwingungsentkopplung
5.1. Schwingungsentkopplungen durch die Durchfüh-
rung in der Dichtplatte (③) führen.
5.2. Schwingungsentkopplungen mit den beiden Roh-
ren der Wanddurchführung oder der hydrauli-
schen Verbindungsleitung verschrauben.
Erst Vorlauf (④) montieren, dann Rücklauf (⑤).
Beispiel: Hydraulische Verbindungsleitung
4
5
4 Heizwasser-Austritt (Vorlauf))
5 Heizwasser-Eintritt (Rücklauf)
6.
Falls im unmittelbarem Anschluss keine weiteren
Anschlussarbeiten erfolgen, Seitenfassade und
Deckel des Geräts montieren.
