PowerWalker VFI 6-10K AT Benutzerhandbuch Seite 15

Inhaltsverzeichnis

Werbung

L
N
Input Mains
Breaker

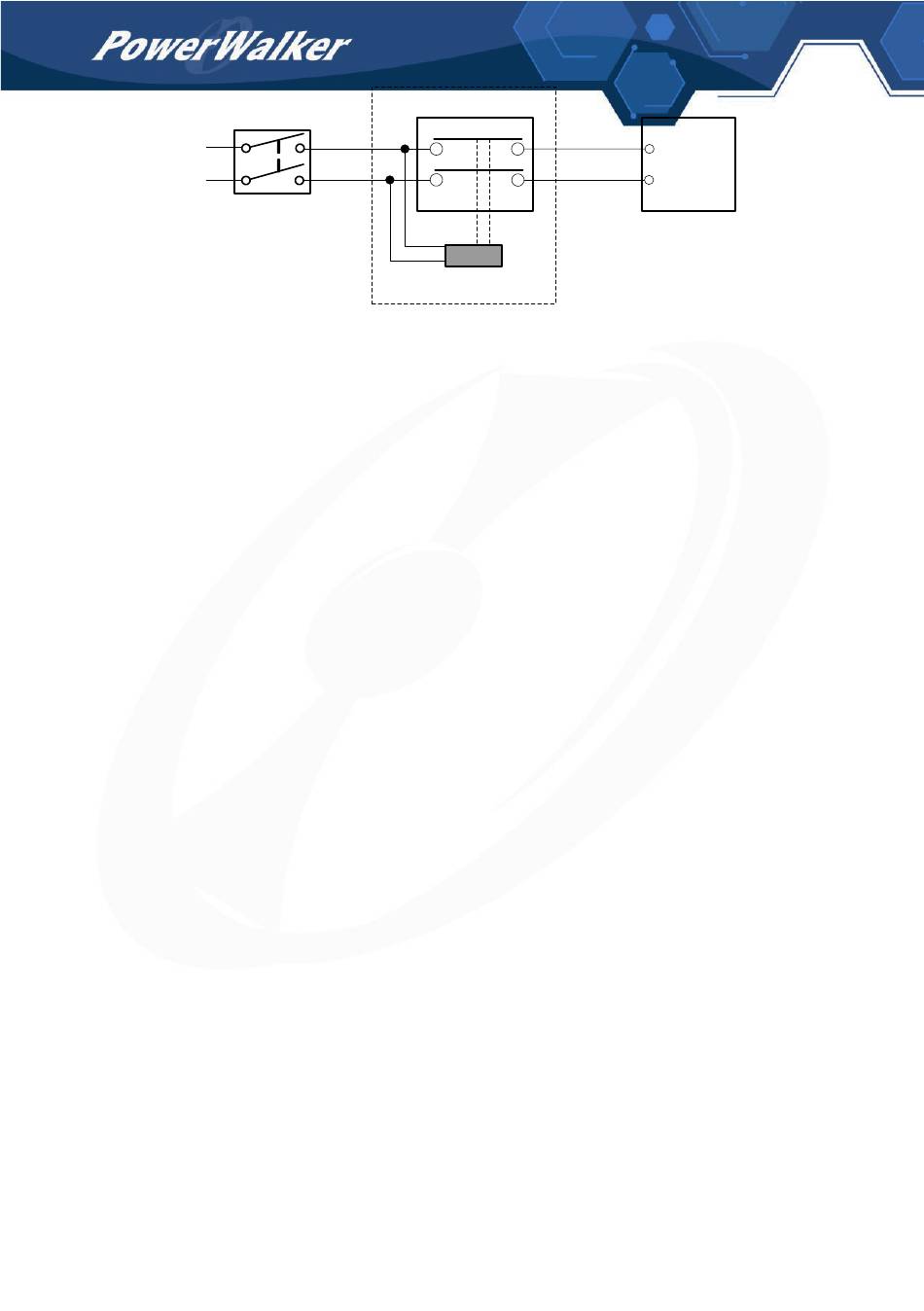

Abb.4-1 Typische Installation einer externen Trennvorrichtung
2)
Unabhängig davon, ob die USV an das Stromnetz angeschlossen ist oder
nicht, kann der Ausgang der USV unter elektrischer Spannung stehen. Die
Teile im Inneren des Geräts können auch nach dem Ausschalten der USV
noch unter gefährlicher Spannung stehen. Um die USV spannungsfrei zu
machen,
schalten
Netzstromversorgung, warten Sie, bis die USV vollständig heruntergefahren
ist, und trennen Sie schließlich die Batterieverbindung.
3)
Öffnen Sie die Abdeckung der Klemmenleiste auf der Rückseite der USV
(siehe Abbildung).
4)
Für 6K(L) wird empfohlen, UL1015 10AWG (6mm²) oder andere isolierte
Drähte, die dem AWG-Standard entsprechen, für die USV-Eingangs- und
Ausgangskabel zu wählen.
5)
Für 10K(L) wird empfohlen, UL1015 8AWG (10 mm²) oder ein anderes
isoliertes Kabel, das dem AWG-Standard entspricht, für die USV-Eingangs-
und -Ausgangsverkabelung zu wählen.
6)
Vergewissern Sie sich, dass die Kapazität der Netzstromversorgung ausreicht.
Verwenden Sie die Wandsteckdose nicht als Eingangsstromquelle für die USV,
da ihr Nennstrom geringer ist als der maximale Eingangsstrom der USV.
Andernfalls kann die Steckdose verbrannt und zerstört werden.
7)
Das Schutzerdungskabel sollte zuerst gemäß dem folgenden Diagramm
installiert werden. Es ist besser, grünes Kabel oder grünes Kabel mit gelbem
Flachbandkabel zu verwenden.
8)
Schließen Sie die anderen Eingangs- und Ausgangsdrähte an die
entsprechenden Eingangs- und Ausgangsklemmen gemäß dem folgenden
Diagramm an.
AC Contactor
Coil Remotes Swith
Sie
die
USV
