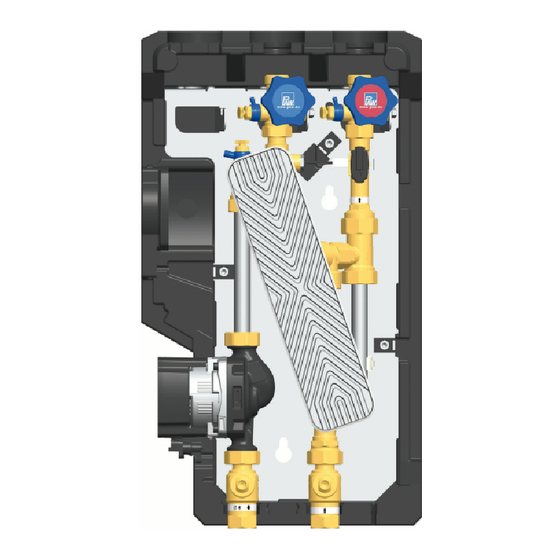

PAW FriwaMini Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für FriwaMini:

Werbung

Quicklinks

Diese Anleitung herunterladen
PAW GmbH & Co. KG
Böcklerstraße 11, 31789 Hameln, Germany
Tel: +49-5151-9856-0, Fax: +49-5151-9856-98
E-Mail: info@paw.eu, Web: www.paw.eu

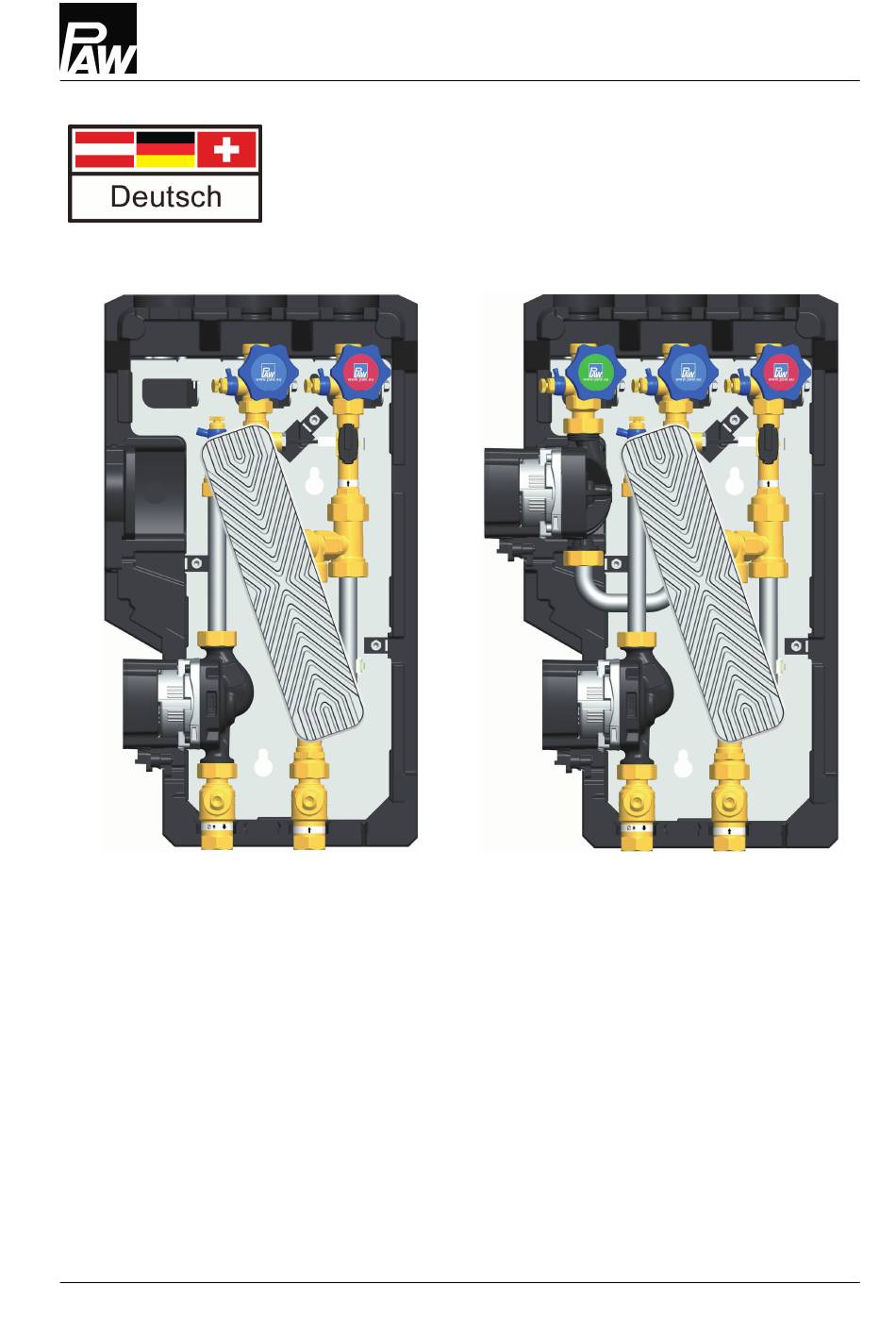

Montage- und Bedienungsanleitung
Frischwassermodul DN 15
FriwaMini / FriwaMini mit Zirkulation
FriwaMini
FriwaMini mit Zirkulation
06/2023
99640151x-mub-de - V04
1

Werbung

loading

Verwandte Anleitungen für PAW FriwaMini

Inhaltszusammenfassung für PAW FriwaMini

  • Seite 1 PAW GmbH & Co. KG Böcklerstraße 11, 31789 Hameln, Germany Tel: +49-5151-9856-0, Fax: +49-5151-9856-98 E-Mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung Frischwassermodul DN 15 FriwaMini / FriwaMini mit Zirkulation FriwaMini FriwaMini mit Zirkulation 06/2023 99640151x-mub-de - V04...
  • Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines.........................3 Geltungsbereich der Anleitung................. 3 Zu diesem Produkt..................... 3 Bestimmungsgemäße Verwendung................. 4 Sicherheitshinweise....................5 Produktbeschreibung....................6 Auslegung und Planung.....................7 Auslegung des Speichers................... 9 Anforderungen an die Wasserbeschaffenheit............10 Zirkulationsbetrieb....................12 Montage und Installation [Fachmann]..............13 Inbetriebnahme [Fachmann]..................16 Füllen des Primärkreises.................... 17 Inbetriebnahme des Reglers..................18 Einstellen der Temperatur..................
  • Seite 3 Die Konformitätserklärung kann beim Hersteller angefordert werden. 1.2 Zu diesem Produkt Die FriwaMini ist ein Frischwassermodul, das Trinkwasser nach dem Durchlauferhitzerprinzip erwärmt. Das Frischwassermodul ist eine vormontierte und auf Dichtheit geprüfte Armaturengruppe zur Wärmeübertragung zwischen dem Pufferspeicher und dem Trinkwasserkreis.
  • Seite 4 Trinkwasserkreis montiert werden. Es darf bauartbedingt nur vertikal montiert und betrieben werden! Die in dieser Anleitung angegebenen technischen Grenzwerte müssen berücksichtigt werden. Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit dem Frischwassermodul. Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungsansprüche. Nehmen Sie das Modul nicht in Betrieb, wenn sichtbare Beschädigungen bestehen.
  • Seite 5 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ●...
  • Seite 6 H Kolbenventil mit Entleerhahn (Warmwasser-Austritt) Analoger Volumenstromsensor, VFS 2-40 l/min Temperatursensor Pt1000 Sicherheitsventil 10 bar Nur zur Absicherung des Frischwassermoduls. Ersetzt nicht das bauseits vorzusehende Sicherheitsventil! Sekundärkreis Zirkulationspumpe Beispiel: FriwaMini mit Zirkulation M Kolbenventil mit Entleerhahn (Zirkulation) 99640151x-mub-de - V04 06/2023...
  • Seite 7 Durch Fremdzirkulation im Primärkreis kann an der Zapfstelle bis zu 90 °C heißes Wasser austreten. Es dürfen keine externen Pumpen zwischen dem Frischwassermodul und ► dem Pufferspeicher installiert sein. Das Frischwassermodul darf nicht an einen Heizkreisverteiler angeschlossen ► werden. Montagebeispiel: FriwaMini Zirkulation mit optionaler Rücklaufverteilung (Artikelnummer 640425). 06/2023 99640151x-mub-de - V04...
  • Seite 8 Auslegung und Planung HINWEIS Einsatz von Begleitheizbändern Installationen ohne Zirkulationsleitung mit einem erhöhten Rohrleitungsinhalt können dazu führen, dass bei längeren Zapfpausen die Temperatur in den Rohrleitungen stark absinkt. Dadurch kommt es zu einem verzögerten Startverhalten der Frischwasserstation, die Ausregelung der eingestellten Solltemperatur wird dadurch verlangsamt.
  • Seite 9 Auslegung und Planung 4.1 Auslegung des Speichers Anhand der folgenden Tabelle können Sie das in etwa benötigte Bereitschaftsvolumen des Pufferspeichers berechnen. Temperatur im Am Regler eingestellte Erforderliches Speichervolumen Pufferspeicher WW-Temperatur je Liter WW (Wärmetauscher beschichtet) 50 °C 45 °C 1,9 Liter 45 °C 1,1 Liter 60 °C*...
  • Seite 10 Auslegung und Planung 4.2 Anforderungen an die Wasserbeschaffenheit Die Frischwasser-Module vermindern konstruktiv die Ausfällung von Kalk im Wärmetauscher. Bei Anlagen mit einer hohen Gesamthärte des Trinkwassers und/oder hohen Temperaturen wird eine Wasseraufbereitung empfohlen. In Abhängigkeit der chemischen Zusammensetzung des Wassers am Installationsort ist die Auswahl und Eignung des Plattenwärmetauschers zu prüfen.
  • Seite 11 Auslegung und Planung Wärmetauscher Konzentration Wärmetauscher Wasserinhalt Zeitgrenzen mit Sealix®- (mg/l oder ppm) mit Kupferlot Versiegelung < 100 100-200 Chloride (Cl Keine Grenze 200-300 > 300 < 1 Innerhalb von Freies Chlor (Cl 5 Std. > 5 < 0.05 Schwefelwasserstoff Keine Grenze >...
  • Seite 12 Zirkulationsbetrieb 5 Zirkulationsbetrieb Das Frischwassermodul ist mit einer Zirkulationspumpe ausgestattet. Für den Betrieb der Zirkulationspumpe sind im Regler drei mögliche Betriebsarten hinterlegt (siehe Bedienungsanleitung Zirkulation ). des Reglers, Kapitel Impulsgesteuerter Betrieb (bedarfsabhängig / Anforderung): ● Durch die kurze Betätigung einer Warmwasser-Zapfstelle (Zapfimpuls: unter 5 Sek.) wird die Zirkulationspumpe gestartet.
  • Seite 13 Montage und Installation [Fachmann] 6 Montage und Installation [Fachmann] Das Frischwassermodul darf nur über eigene Speicherstutzen für den Vor- und Rücklauf an den Pufferspeicher angeschlossen werden. Es dürfen keine externen Pumpen zwischen dem Frischwassermodul und dem Pufferspeicher installiert sein. Fremdzirkulation bewirkt starke Temperaturschwankungen.
  • Seite 14 Montage und Installation [Fachmann] WARNUNG Gefahr für Leib und Leben durch Stromschlag! Vor elektrischen Arbeiten den Netzstecker ziehen! ► Stecken Sie den Netzstecker erst nach Abschluss aller Arbeiten in eine ► Steckdose. So verhindern Sie ein unbeabsichtigtes Anlaufen der Motoren. HINWEIS Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher, frostfrei und...
  • Seite 15 Montage und Installation [Fachmann] Rohrabstand von der Wand 1 Primärseite: (sekundär) = 72 mm Rücklauf zum Pufferspeicher, Anschluss ¾" IG, Verrohrung: mindestens DN 20: 22 x 1 mm empfohlen DN 25: 28 x 1,5 mm 2 Primärseite: Vorlauf vom Pufferspeicher, Anschluss ¾"...
  • Seite 16 Inbetriebnahme [Fachmann] 7 Inbetriebnahme [Fachmann] HINWEIS Öffnen Sie die Ventile in den Leitungen und im Modul langsam, um Druckschläge zu vermeiden. Funktion Schwerkraftbremse Der Primärkreis ist mit einer Schwerkraftbremse im Kugelhahn (D) ausgestattet, um eine unerwünschte Schwerkraftzirkulation zu verhindern. Zum Entlüften und Spülen der Anlage muss die Schwerkraftbremse geöffnet sein.
  • Seite 17 Inbetriebnahme [Fachmann] 7.1 Füllen des Primärkreises WARNUNG Verbrühungsgefahr durch heißes Wasser! Das System steht unter Druck. Durch Öffnen des Sicherheits- / Entlüftungsventils kann bis zu 90 °C heißes Wasser austreten, das zu Personenschaden führen kann. Öffnen Sie jedes Ventil langsam und mit ausreichendem Abstand. ►...
  • Seite 18 Inbetriebnahme [Fachmann] 7.2 Inbetriebnahme des Reglers WARNUNG Gefahr für Leib und Leben durch Stromschlag! Überprüfen Sie, ob die Sensoren und die Pumpen an den Regler ► angeschlossen sind und das Reglergehäuse geschlossen ist. Stecken Sie den Netzstecker erst dann in eine Steckdose. 1.
  • Seite 19 Inbetriebnahme [Fachmann] 6. Wenn Sie keine Luftgeräusche mehr hören, schalten Sie die Pumpe ab. 7. Stellen Sie dazu im Automatik/Handbetrieb die Pumpe wieder auf "Automatik". 8. Öffnen Sie langsam die Kolbenventile auf der Sekundärseite (G und H). 9. Öffnen Sie eine Trinkwarmwasser-Zapfstelle (z. B. Wasserhahn) mit einem Durchfluss von mindestens 10 l/min und lassen Sie das Wasser ca.
  • Seite 20 Inbetriebnahme [Fachmann] 7.3 Einstellen der Temperatur Die gewünschte (maximale) Trinkwarmwassertemperatur stellen Sie am Regler unter "Hauptmenü / Warmwasser ). Warmwasser / Solltemperatur" ein (siehe Regleranleitung, Kapitel WARNUNG Verbrühungsgefahr durch heißes Wasser! Damit ein Verbrühen am Wasserhahn ausgeschlossen ist, sollte die Warmwassertemperatur 60 °C nicht übersteigen.
  • Seite 21 Inbetriebnahme [Fachmann] 7.4 Maximaler Zapfvolumenstrom bei 10 °C Zulauf (Kaltwasser-Temperatur) - max. Zapfmenge am Mischventil bei 40 °C 45 °C 50 °C 55 °C 45 °C 40 °C 17 l/min 36 kW 1,8 l 28 °C 40 °C 24 l/min 51 kW 1,3 l 27 °C...
  • Seite 22 Inbetriebnahme [Fachmann] bei 10 °C Zulauf (Kaltwasser-Temperatur) - max. Zapfmenge am Mischventil bei 40 °C 45 °C 50 °C 55 °C 40 °C 88 kW 0,5 l 24 °C 42 l/min 45 °C 102 kW 0,6 l 49 l/min 26 °C 42 l/min 75 °C 50 °C...
  • Seite 23 Inbetriebnahme [Fachmann] bei 10 °C Zulauf (Kaltwasser-Temperatur) - max. Zapfmenge am Mischventil bei 40 °C 45 °C 50 °C 55 °C 40 °C 88 kW 0,3 l 23 °C 42 l/min 45 °C 102 kW 0,4 l 49 l/min 25 °C 42 l/min 95 °C 50 °C...
  • Seite 24 Wartung 8 Wartung Optimaler Betrieb der Station Um eine optimale Regelung zu gewährleisten, sollten möglichst keine zusätzlichen hydraulischen Druckverluste an der Primärseite entstehen (z.B. durch den Einbau eines Schlammabscheiders, Schmutzfängers oder Mischers). HINWEIS Hygieneempfehlung Bei Temperaturen unter 60 °C können sich Legionellen entwickeln. Nach längerer Standzeit wie z.B. Urlaub wird empfohlen, alle Leitungen für einige Minuten gründlich zu spülen.
  • Seite 25 Lieferumfang [Fachmann] 9 Lieferumfang [Fachmann] HINWEIS Seriennummer Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf dem Halteblech der Station. 9.1 Ersatzteile Regler und Isolierung 06/2023 99640151x-mub-de - V04...
  • Seite 26 Lieferumfang [Fachmann] 99640151x-mub-de - V04 06/2023...
  • Seite 27 Lieferumfang [Fachmann] 9.2 Ersatzteile Primärkreis 06/2023 99640151x-mub-de - V04...
  • Seite 28 Lieferumfang [Fachmann] 9.3 Ersatzteile Sekundärkreis * nur bei 6401515 und 6401535 im Lieferumfang enthalten Position Ersatzteil Artikelnr. Wärmetauscher Kupferlot für Station 6401510 + 6401515, N00173 mit Dichtungen Wärmetauscher beschichtet für 6401530 + 6401535, mit Dichtungen N00255 Regler FC3.10 mit Leitungsbaum N00252 Primärpumpe Grundfos UPM4 15-75, mit Dichtungen N00004...
  • Seite 29 Lieferumfang [Fachmann] Position Ersatzteil Artikelnr. Thermokugelhahn mit Schwerkraftbremse N00282 Dichtung 24.0 x 17.0 x 2.0, ¼", für Verschraubung ¾", AFM, 10 Stück N00030 Dichtung 30.0 x 21.0 x 2.0, ½", für Verschraubung 1", AFM, 10 Stück N00024 Dichtung 30.0 x 21.0 x 2.0, ½", für Verschraubung 1", EPDM, 10 Stück N00129 Kolbenventil DN 15;...
  • Seite 30 Lieferumfang [Fachmann] Abbildung Lieferumfang Artikelnr. Probenahmeventil 640422 abflammbar, ¼‘‘ AG sd, 5 mm Vierkantschlüssel Hinweis: Je Kolbenventil wird ein Probenahmeventil benötigt. Zirkulationsset für interne Nachrüstung 6404111 Mit Hocheffizienzpumpe Grundfos UPM4 15-70 CIL3; mit Kolbenventil 99640151x-mub-de - V04 06/2023...
  • Seite 31 Technische Daten 10 Technische Daten Abmessungen FriwaMini FriwaMini mit Zirkulation Höhe (inkl. Isolierung) 539 mm Breite 309 mm 345 mm Tiefe (inkl. Isolierung) 324 mm Achsabstand prim. / sek. 90 mm Rohranschlüsse Primärkreis (Speicherkreis) ¾" Innengewinde Sekundärkreis (Trinkwasserkreis) ¾" Außengewinde, flachdichtend Sekundärkreis (Zirkulation)
  • Seite 32 Technische Daten Abmessungen FriwaMini FriwaMini mit Zirkulation Flachdichtungen AFM 34, asbestfrei unbeschichtet: Edelstahl 1.4401 / Lot: 99,99 % Cu Plattenwärmetauscher beschichtet: SiO Isolierung Schwerkraftbremse Hostaform 10.1 Maßzeichnung 99640151x-mub-de - V04 06/2023...
  • Seite 33 Technische Daten 10.2 Druckverlust- und Pumpenkennlinien 06/2023 99640151x-mub-de - V04...
  • Seite 34 Entsorgung 11 Entsorgung HINWEIS Elektro- und Elektronikgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Sofern das alte Elektro- bzw.
  • Seite 35 Inbetriebnahmeprotokoll 12 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Seriennummern: Frischwassermodul ● Volumenstromsensor ● Regler ● Software-Version ● Rohrleitung primär Durchmesser = Länge = Rohrleitung sekundär Durchmesser = Länge = Rohrleitung Zirkulation Durchmesser = Länge = Sonstige Einbauten Rücklaufverteilungsset Sonstiges Sind beide Kreise ordnungsgemäß gespült und entlüftet? (keine Luftgeräusche in entlüftet der Pumpe) Sind sämtliche Absperrarmaturen in der Kaltwasserleitung geöffnet?
  • Seite 36 PAW GmbH & Co. KG Böcklerstraße 11 Art.Nr. 99640151x-mub-de 31789 Hameln, Germany Original-Anleitung www.paw.eu Technische Änderungen vorbehalten! Tel: +49-5151-9856-0 Printed in Germany – Copyright by PAW GmbH & Co. KG Fax: +49-5151-9856-98 06/2023 99640151x-mub-de - V04...
