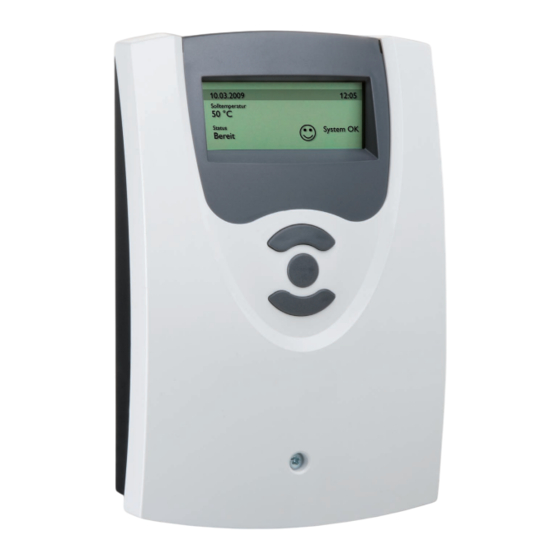

- Seite 1 FriwaMini Anschluss Inbetriebnahme Bedienung Funktion Handbuch Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
-
Seite 2: Inhaltsverzeichnis
Angaben zum Gerät Bestimmungsgemäße Verwendung Hinweis Starke elektromagnetische Felder können die Der Regler FriwaMini ist bereits in der Frischwasserstation in- Funktion des Reglers beeinträchtigen. tegriert und ist für die Regelung der Frischwasser erwärmung Sicherstellen, dass Regler und Anlage keinen «... -
Seite 3: Übersicht
Umgebungstemp.: 0 ... 40 °C Versorgung: 220 … 240 V~ Maximale Leistungsaufnahme: Abmessung: 172 x 110 x 46 mm 2,4 W Einbau: Zum Einbau in FriwaMini- Wirkungsweise: Typ 1.y Hartschaumgehäuse Schaltleistung: Bedienung: Über drei Drucktaster Halbleiterrelais: 1 A 240 V~ in Ge häu se front... -
Seite 4: Bedienung Und Inbetriebnahme
FriwaMini Bedienung und Inbetriebnahme 2.1 Einstelltaster Wenn das System hydraulisch befüllt und betriebsbereit ist, die Netzverbindung des Reglers herstellen. Der Regler wird über die 3 Taster unter dem Display bedient. Taster 1 dient dem Vorwärts-Scrollen durch das Anzeigemenü oder dem Erhöhen von Einstellwerten. Taster 2 wird entsprechend für die umgekehrte Funktion benutzt. -
Seite 5: Ansteuerung Pwm
FriwaMini Inbetriebnahmemenü Während der Inbetriebnahme wird die jeweilige Phase an- gezeigt. Bei Auftreten eines Fehlers wird die entsprechende Meldung ausgegeben. Sollte ein VFD ausfallen, wird die Inbetriebnahme abgebrochen. Die Inbetriebnahme erfolgt in mehreren Phasen, die im Folgenden beschrieben werden Start „Start“... -
Seite 6: Kennlinienermittlung
FriwaMini Kennlinienermittlung „Kurvenmessung“ Während dieser Phase werden unterschiedliche Arbeits- punkte des Ladekreises abgefahren. Mögliche Fehlermeldungen: • V Kurve: ein Volumenstrom wurde an beiden VFD fest- gestellt, die Inbetriebnahme wird abgebrochen Mögliche Ursache: Zapfung auf der T-WW-Seite Zapfung beenden, Inbetriebnahme neu starten «... -
Seite 7: Auswahlmenü
FriwaMini Die Art der auftretenden Warnung oder des auftretenden Fehlers wird in der Hauptanzeige angezeigt. Wird innerhalb von 5 Minuten keine Taste gedrückt, blinkt das Display. Warnungen und Fehlermeldungen werden im Statusmenü durch ein Dreieck gekennzeichnet Mögliche Meldungen werden in der Tabelle, Kap. 7, aufgeführt und erläutert. -
Seite 8: Funktionen Und Optionen
FriwaMini 3. Funktionen und Optionen Im folgenden werden die Funktionen und Optionen be- schrieben. Die dazugehörigen Einstellwerte sind in Kap. 4. „Einstellwerte“ zu finden. Handbetrieb Je nachdem, welche Pumpe am Regler angeschlossen ist, sind unterschiedliche Einstellungen im Handbetrieb möglich: • Pumpe unbekannt: Ein, Aus, Auto •... -
Seite 9: Einstellwerte
FriwaMini 4. Einstellwerte Im Untermenü „Einstellwerte“ können folgende Werte eingestellt werden. Solltemperatur „Solltemperatur“ Einstellung der Solltemperatur des Warmwassers. Einstellbereich: 30 ... 60 °C Werkseinstellung: 50 °C Mindestdrehzahl Standardpumpe „n min STD“ Einstellung der Mindestdrehzahl der Standardpumpe, falls eine angeschlossen ist. - Seite 10 FriwaMini Maximaltemperaturbegrenzung „Tmax Absch.“ Auswahl der Funktion „Maximaltemperaturbegrenzung“. Ist diese aktiviert, lässt sich mit den Einstellwerten „Tmax” und „min Dauer Tmax” der Verbrühungsschutz einstellen. Auswahl: „Ja“, „Nein“ Werkseinstellung: „Ja“ Einstellung der Maximaltemperatur. Dazu muss die Maximal- „Tmax“ temperaturbegrenzung vorher aktiviert worden sein.
-
Seite 11: Bilanzwerte
FriwaMini 5. Bilanzwerte Bilanzen In diesem Menü werden die Bilanzen angezeigt. Nicht er- fasste Werte werden ausgeblendet. Ein Zurücksetzen der Bilanzwerte auf Null ist nur in der Expertenebene 2 möglich. Betriebstage Anzeige der Betriebstage seit Anschluss des Reglers. Zapfmenge Anzeige der Zapfmenge seit Inbetriebnahme in m³. Es wer- den nur die Werte oberhalb der eingestellten Zapferken- nungsschwelle angezeigt. -
Seite 12: Anschluss
D-31789 Hameln FriwaMini Temp. Sensor Pt1000 1 (1) A (220 ... 240) V~ Digital Sensor S3 VBus R1 N blau braun T -KW T -Q T -WW Alle Komponenten innerhalb dieses Rechtecks gehören zum Lieferumfang der FriwaMini-Station und sind vorverdrahtet. -
Seite 13: Ausgänge
FriwaMini Der FriwaMini ist werksseitig fertig verdrahtet. Die Punkte 6.2 - 6.5 dienen nur zur Information. Der Anschluss an das Stromnetz (220 ... 240 V~) erfolgt mit der bereits angeklemmten Netzanschlussleitung. Arbeiten an stromführenden Teilen der Anlage dürfen ausschließlich durch eine zugelassene Fachfirma unter Beachtung der gültigen Vorschriften und der einschlägigen Normen erfolgen. -
Seite 14: Meldungen
FriwaMini 7. Meldungen Meldung Bedeutung Es liegen keine Warnungen und keine Fehler vor Alles in Ordnung Statusmeldungen: Inbetriebnahme läuft (s. Seite 4) Inbetriebnahme Handbetrieb aktiv (s. Seite 9) Handbetrieb Blockierschutz aktiv (s. Seite 9) Blockierschutz Warmwasserbereitung aktiv Warmwasserber. Temperatur an S1 in °C T-Kaltwasser Temperatur am VFD im Zapfkreis in °C... - Seite 15 FriwaMini Notizen...
-
Seite 16: Ihr Fachhändler
Gewähr für die Vollständigkeit aller in dieser Anleitung ver- außerhalb des Urheberrechts bedarf der Zustimmung der öffentlichten Zeichnungen und Texte aus, sie haben lediglich Firma PAW Pommerening Armaturenwerk GmbH & Co. Beispielcharakter. Werden darin vermittelte Inhalte benutzt KG. Dies gilt insbesondere für Vervielfältigungen / Kopien, oder angewendet, so geschieht dies ausdrücklich auf das...
