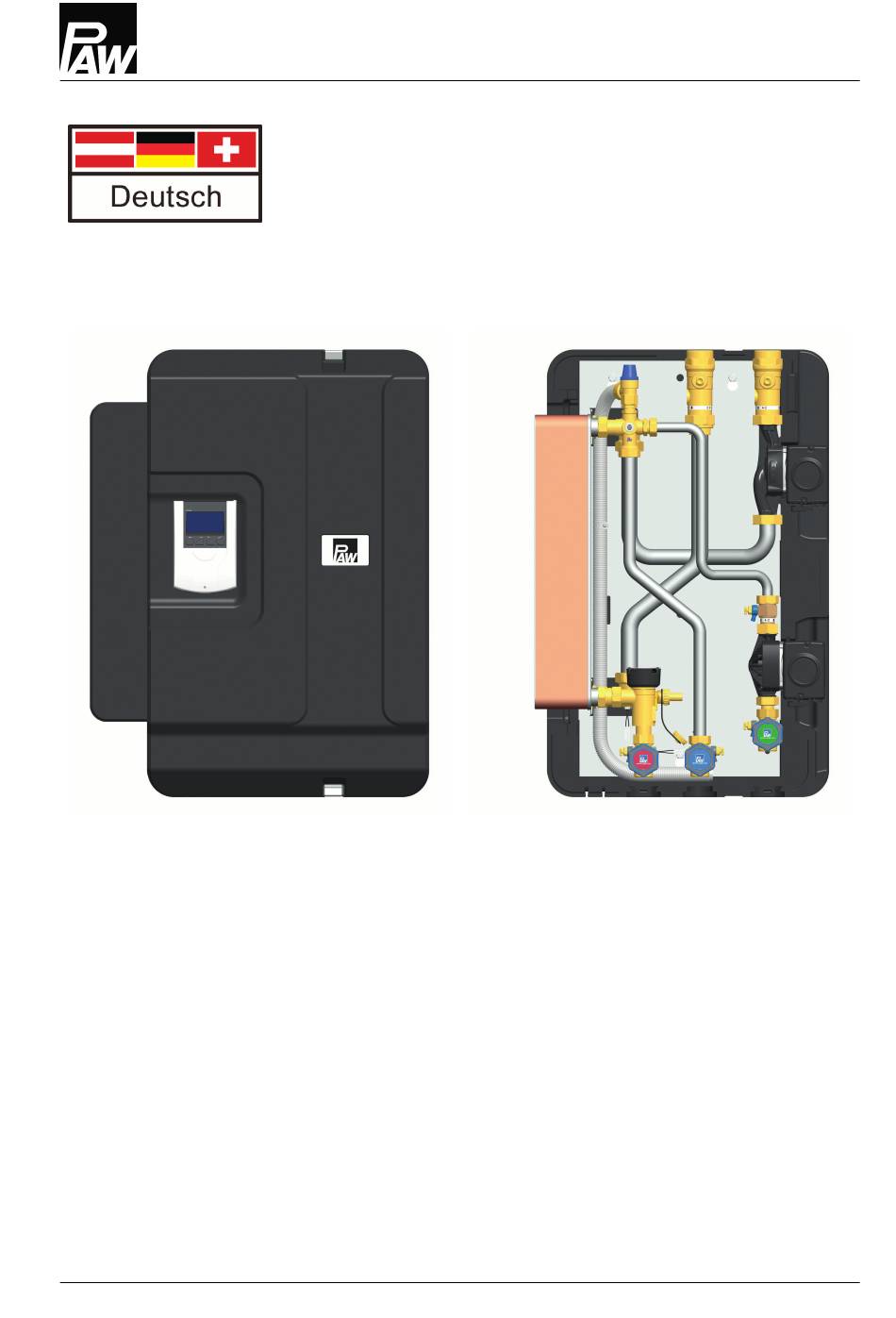

- Seite 1 PAW GmbH & Co. KG Böcklerstraße 11, 31789 Hameln, Germany Tel: +49-5151-9856-0, Fax: +49-5151-9856-98 E-Mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung Frischwassermodule FriwaMidi - DN 20 FriwaMaxi - DN 25 01/2024 99640x5xx-mub-de - V03...
-
Seite 2: Inhaltsverzeichnis
Wartung........................31 Lieferumfang [Fachmann]..................32 Ersatzteile Regelung und Isolierung................. 32 Ersatzteile Hydraulik....................33 Ersatzteile Regelung und Isolierung................. 34 Ersatzteile Hydraulik ....................35 Technische Daten......................38 10.1 Maßzeichnungen......................40 10.2 Druckverlust- und Pumpenkennlinien FriwaMidi............41 10.3 Druckverlust- und Pumpenkennlinien FriwaMaxi...........41 01/2024 99640x5xx-mub-de - V03... - Seite 3 Inhaltsverzeichnis Entsorgung........................42 Inbetriebnahmeprotokoll..................43 01/2024 99640x5xx-mub-de - V03...
-
Seite 4: Allgemeines
1.1 Geltungsbereich der Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung des Frischwassermoduls FriwaMidi bzw. FriwaMaxi. Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. Für andere Komponenten der Anlage, wie Speicher, Regler und Pumpen beachten Sie bitte die Anleitungen des jeweiligen Herstellers. - Seite 5 Allgemeines Artikel- Pumpe Station Regler FC3.10 Zirkulation Wärmetauscher nummer primär Kupferlot, 6406511 Grundfos Optional: 60 Platten FriwaMaxi beschichtet, UPML 25-105 6404123 6406531 60 Platten Kupferlot, 6406516 Grundfos FriwaMaxi Grundfos 60 Platten UPM2 15-75 beschichtet, UPML 25-105 Zirkulation CIL2 6406536 60 Platten Diese Artikel fallen unter Artikel 4 Absatz 3 der Druckgeräterichtlinie 2014/68/EU und sind in Übereinstimmung mit der guten Ingenieurpraxis ausgelegt und hergestellt.
-
Seite 6: Zu Diesem Produkt

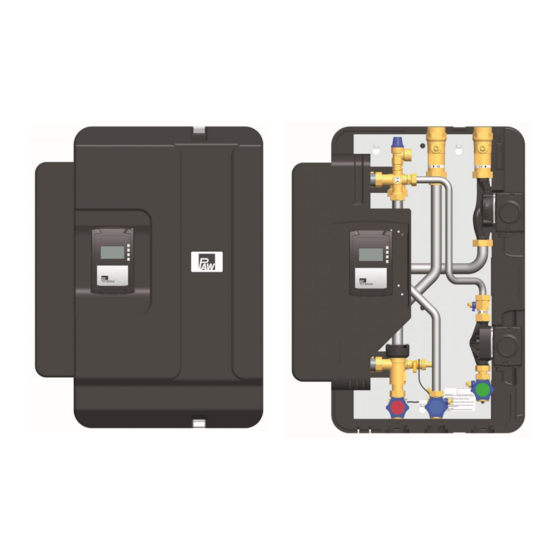

Allgemeines 1.2 Zu diesem Produkt Die FriwaMidi bzw. FriwaMaxi ist ein Frischwassermodul, das Trinkwasser nach dem Durchlauferhitzerprinzip erwärmt. Das Frischwassermodul ist eine vormontierte und auf Dichtheit geprüfte Armaturengruppe zur Wärmeübertragung zwischen dem Pufferspeicher und dem Trinkwasserkreis. Sie enthält einen voreingestellten Regler sowie wichtige Armaturen für den Betrieb der Anlage: Kugelhähne im Primärkreis... -
Seite 7: Bestimmungsgemäße Verwendung
Trinkwasserkreis montiert werden. Es darf bauartbedingt nur vertikal montiert und betrieben werden! Die in dieser Anleitung angegebenen technischen Grenzwerte müssen berücksichtigt werden. Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit dem Frischwassermodul. Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungsansprüche. Nehmen Sie das Modul nicht in Betrieb, wenn sichtbare Beschädigungen bestehen. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ●... -
Seite 9: Produktbeschreibung
Produktbeschreibung 3 Produktbeschreibung Anschlüsse 1 Primärseite: Rücklauf zum Pufferspeicher 2 Sekundärseite: Warmwasser-Zirkulation, Rücklauf 3 Sekundärseite: Kaltwasser-Eintritt 4 Warmwasser-Austritt 5 Primärseite: Vorlauf vom Pufferspeicher Ausstattung Kugelhahn mit Schwerkraftbremse Primärpumpe Rückflusssperre mit Entleerhahn D Zirkulationspumpe Kolbenventil mit Entleerhahn Kolbenventil mit Entleerhahn G Kolbenventil mit Entleerhahn und Temperatursensor H KFE-Hahn und Temperatursensor Volumenstromgeber FlowSonic... -
Seite 10: Auslegung Und Planung
Es dürfen keine externen Pumpen zwischen dem Frischwassermodul und ► dem Pufferspeicher installiert sein. Das Frischwassermodul darf nicht an einen Heizkreisverteiler angeschlossen ► werden. Montagebeispiel: FriwaMidi mit optionalem Zirkulationsset (Art.Nr. 6404123) sowie mit optionaler Rücklaufverteilung (FriwaMidi: Art.Nr. 640423, FriwaMaxi: Art.Nr. 640424) 99640x5xx-mub-de - V03 01/2024... - Seite 11 Auslegung und Planung HINWEIS Einsatz von Begleitheizbändern Installationen ohne Zirkulationsleitung mit einem erhöhten Rohrleitungsinhalt können dazu führen, dass bei längeren Zapfpausen die Temperatur in den Rohrleitungen stark absinkt. Dadurch kommt es zu einem verzögerten Startverhalten der Frischwasserstation, die Ausregelung der eingestellten Solltemperatur wird dadurch verlangsamt.
-
Seite 12: Auslegung Des Speichers
Auslegung und Planung 4.1 Auslegung des Speichers Anhand der folgenden Tabelle können Sie das in etwa benötigte Bereitschaftsvolumen des Pufferspeichers berechnen. Temperatur im Am Regler eingestellte Erforderliches Speichervolumen Pufferspeicher WW-Temperatur je Liter WW 50 °C 45 °C 1,3 Liter 45 °C 1,1 Liter 60 °C* 50 °C... -
Seite 13: Anforderungen An Die Wasserbeschaffenheit
Auslegung und Planung 4.2 Anforderungen an die Wasserbeschaffenheit Die Frischwassermodule vermindern konstruktiv die Ausfällung von Kalk im Wärmetauscher. Bei Anlagen mit einer hohen Gesamthärte des Trinkwassers und/oder hohen Temperaturen wird eine Wasseraufbereitung empfohlen. In Abhängigkeit der chemischen Zusammensetzung des Wassers am Installationsort ist die Auswahl und Eignung des Plattenwärmetauschers zu prüfen. - Seite 14 Auslegung und Planung Wärmetauscher Konzentration Wärmetauscher Wasserinhalt Zeitgrenzen mit Sealix®- (mg/l oder ppm) mit Kupferlot Versiegelung < 100 100-200 Chloride (Cl Keine Grenze 200-300 > 300 < 1 Innerhalb von Freies Chlor (Cl 5 Std. > 5 < 0.05 Schwefelwasserstoff Keine Grenze >...
-
Seite 15: Zirkulationsbetrieb
Zirkulationsbetrieb 5 Zirkulationsbetrieb Das Modul ist (optional) mit einer Zirkulationspumpe ausgestattet. Module ohne Zirkulation können nachträglich mit einem Zirkulationsset für die interne Nachrüstung ausgestattet werden. Für den Betrieb der Zirkulationspumpe sind im Regler drei mögliche Betriebsarten hinterlegt (siehe Zirkulation ). Bedienungsanleitung des Reglers, Kapitel Impulsgesteuerter Betrieb (bedarfsabhängig / Anforderung): ●... -
Seite 16: Montage Und Installation [Fachmann]
Montage und Installation [Fachmann] 6 Montage und Installation [Fachmann] Das Frischwassermodul darf nur über eigene Speicherstutzen für den Vor- und Rücklauf an den Pufferspeicher angeschlossen werden. Es dürfen keine externen Pumpen zwischen dem Frischwassermodul und dem Pufferspeicher installiert sein. Fremdzirkulation bewirkt starke Temperaturschwankungen. - Seite 17 Montage und Installation [Fachmann] WARNUNG Gefahr für Leib und Leben durch Stromschlag! Ziehen Sie vor elektrischen Arbeiten am Regler den Netzstecker! ► Stecken Sie den Netzstecker erst nach Abschluss aller Arbeiten in eine ► Steckdose. So verhindern Sie ein unbeabsichtigtes Anlaufen der Motoren. HINWEIS Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher, frostfrei und...
- Seite 18 (primär) = 95 mm Rücklauf zum Pufferspeicher, Anschluss FriwaMidi: 1½" AG, Anschluss FriwaMaxi: 2" AG, Verrohrung: FriwaMidi: mind. DN 25, 28 x 1,5 mm FriwaMaxi: mind. DN 32, 35 x 1,5 mm, maximale Länge 2 m 2 Sekundärseite: Warmwasser-Zirkulation, Rücklauf, Anschluss: 1"...
-
Seite 19: Inbetriebnahme [Fachmann]
Inbetriebnahme [Fachmann] 7 Inbetriebnahme [Fachmann] HINWEIS Öffnen Sie die Ventile in den Leitungen und im Modul langsam, um Druckschläge zu vermeiden. Funktion Schwerkraftbremse Die Kugelhähne (A) und (N) im Primärkreis sind mit einer Schwerkraftbremse ausgestattet, um eine unerwünschte Schwerkraftzirkulation zu verhindern. Zum Entlüften und Spülen der Anlage müssen die Schwerkraftbremsen geöffnet sein. -
Seite 20: Füllen Des Primärkreises
Inbetriebnahme [Fachmann] 7.1 Füllen des Primärkreises WARNUNG Verbrühungsgefahr durch heißes Wasser! Das System steht unter Druck. Durch Öffnen des Sicherheits- / Entlüftungsventils kann bis zu 90 °C heißes Wasser austreten, das zu Personenschaden führen kann. Öffnen Sie jedes Ventil langsam und mit ausreichendem Abstand. ►... -
Seite 21: Inbetriebnahme Des Reglers
Inbetriebnahme [Fachmann] 7.2 Inbetriebnahme des Reglers WARNUNG Gefahr für Leib und Leben durch Stromschlag! Überprüfen Sie, ob die Sensoren und die Pumpen an den Regler ► angeschlossen sind und das Reglergehäuse geschlossen ist. Stecken Sie den Netzstecker erst dann in eine Steckdose. 1. - Seite 22 Inbetriebnahme [Fachmann] 5. Wenn Sie keine Luftgeräusche mehr hören, schalten Sie die Pumpe ab. 6. Stellen Sie dazu im Automatik/Handbetrieb die Pumpe wieder auf "Automatik". 7. Öffnen Sie langsam die Kolbenventile (F) und (G) auf der Sekundärseite. Sekundärkreis Öffnen Sie eine Trinkwarmwasser-Zapfstelle (z.B.
-
Seite 23: Einstellen Der Temperatur
Warmwasser-Auslauftemperatur mit sich. Diese Schwankungen werden jedoch in der Regel durch das Rohrnetz im Gebäude bzw. Beimischen an den Gebrauchsarmaturen geglättet. Der empfohlene maximale Trinkwasser-Volumenstrom durch das Frischwassermodul FriwaMidi beträgt 65 l/min. Bei der FriwaMaxi beträgt der Volumenstrom 88 l/min. -
Seite 24: Maximaler Zapfvolumenstrom Friwamidi
Inbetriebnahme [Fachmann] 7.4 Maximaler Zapfvolumenstrom FriwaMidi bei 10 °C Zulauf (Kaltwasser-Temperatur) - max. Zapfmenge am Mischventil bei 40 °C 45 °C 50 °C 55 °C 45 °C 40 °C 34 l/min 71 kW 1,2 l 20 °C 40 °C 44 l/min... - Seite 25 Inbetriebnahme [Fachmann] bei 10 °C Zulauf (Kaltwasser-Temperatur) - max. Zapfmenge am Mischventil bei 40 °C 45 °C 50 °C 55 °C 40 °C 136 kW 0,5 l 13 °C 65 l/min 45 °C 159 kW 0,6 l 75 l/min 15 °C 65 l/min 75 °C 50 °C...
- Seite 26 Inbetriebnahme [Fachmann] bei 10 °C Zulauf (Kaltwasser-Temperatur) - max. Zapfmenge am Mischventil bei 40 °C 45 °C 50 °C 55 °C 40 °C 136 kW 0,4 l 12 °C 65 l/min 45 °C 159 kW 0,4 l 75 l/min 13 °C 65 l/min 95 °C 50 °C...
-
Seite 27: Maximaler Zapfvolumenstrom Friwamaxi
Inbetriebnahme [Fachmann] 7.5 Maximaler Zapfvolumenstrom FriwaMaxi bei 10 °C Zulauf (Kaltwasser-Temperatur) - max. Zapfmenge am Mischventil bei 40 °C 45 °C 50 °C 55 °C 45 °C 40 °C 52 l/min 109 kW 1,2 l 20 °C 40 °C 68 l/min 143 kW 0,9 l 18 °C... - Seite 28 Inbetriebnahme [Fachmann] bei 10 °C Zulauf (Kaltwasser-Temperatur) - max. Zapfmenge am Mischventil bei 40 °C 45 °C 50 °C 55 °C 40 °C 184 kW 0,5 l 13 °C 88 l/min 45 °C 215 kW 0,6 l 102 l/min - 14 °C 88 l/min 75 °C...
- Seite 29 Inbetriebnahme [Fachmann] bei 10 °C Zulauf (Kaltwasser-Temperatur) - max. Zapfmenge am Mischventil bei 40 °C 45 °C 50 °C 55 °C 40 °C 184 kW 0,4 l 12 °C 88 l/min 45 °C 215 kW 0,4 l 102 l/min - 13 °C 88 l/min 95 °C...
-
Seite 30: Instandhaltung
Instandhaltung 8 Instandhaltung Die Frischwasserstationen von PAW sind wartungsarm. Dennoch fallen folgende Arbeiten an, welche in regelmäßigen Abständen durchgeführt werden sollten. Dafür empfehlen wir den Abschluss eines Wartungsvertrages mit der PAW GmbH & Co KG. HINWEIS Hygieneempfehlung Bei Temperaturen unter 60 °C können sich Legionellen entwickeln. Nach längerer Standzeit wie z.B. -
Seite 31: Wartung
Instandhaltung 8.2 Wartung Die folgende Tabelle gibt Empfehlungen für die Häufigkeit der Wartungsmaßnahmen an. Bauteil Prüfung Intervall Sicherheitsventil Kontrolle auf Dichtigkeit durch manuelles Halbjährlich ● Betätigen Betätigung der Anlüftvorrichtung, um ● sicherzustellen, dass das Ventil nicht haftet oder verkalkt ist Prüfen, ob das Ventil nach Betätigung ●... -
Seite 32: Lieferumfang [Fachmann]
Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf dem Halteblech der Station. 9.1 Ersatzteile Regelung und Isolierung FriwaMidi ohne Zirkulation (6405511 + 6405531) / mit Zirkulation (6405516 + 6405536) 99640x5xx-mub-de - V03 01/2024... -
Seite 33: Ersatzteile Hydraulik
Lieferumfang [Fachmann] 9.2 Ersatzteile Hydraulik FriwaMidi ohne Zirkulation (6405511 + 6405531) / mit Zirkulation (6405516 + 6405536) *nur bei 6405516 und 6405536 im Lieferumfang enthalten 01/2024 99640x5xx-mub-de - V03... -
Seite 34: Ersatzteile Regelung Und Isolierung
Lieferumfang [Fachmann] 9.3 Ersatzteile Regelung und Isolierung FriwaMaxi ohne Zirkulation (6406511 + 6406531) / mit Zirkulation (6406516 + 6406536) 99640x5xx-mub-de - V03 01/2024... -
Seite 35: Ersatzteile Hydraulik
Lieferumfang [Fachmann] 9.4 Ersatzteile Hydraulik FriwaMaxi ohne Zirkulation (6406511 + 6406531) / mit Zirkulation (6406516 + 6406536) *nur bei 6406516 und 6406536 im Lieferumfang enthalten 01/2024 99640x5xx-mub-de - V03... - Seite 36 Mutter x 2" AG, 400 mm WS; für FriwaMaxi Kugelhahn DN 32 mit Schwerkraftbremse am Kopfstück; 1½" Mutter N00378 x 1½" AG, 190 mm WS; für FriwaMidi Kugelhahn DN 32 mit Kunststoff-Schwerkraftbremse am Kopfstück; N00365 1½" Mutter x 2" AG, 400 mm WS; für FriwaMaxi Dichtung 44.0 x 32.0 x 2.0, 1", für Verschraubung 1½", AFM,10 Stück...
- Seite 37 Zirkulationspumpe Grundfos UPM2 15-75 CIL2, mit Dichtungen N00275 Rückflussverhinderer DN 20 für Zirkulationsstrang N00283 FlowSonic DN 20, mit Dichtungen, für FriwaMidi N00276 FlowSonic DN 25, mit Dichtungen, für FriwaMaxi N00277 Kolbenventil DN 25; 2x 1¼" AG, Handrad blau, 1x Messing-Stopfen,...
-
Seite 38: Technische Daten
Technische Daten 10 Technische Daten Station FriwaMidi FriwaMaxi Abmessungen Höhe (inkl. Isolierung) 795 mm Breite (ink. Isolierung) 602 mm Tiefe (inkl. Isolierung) 298 mm Achsabstand oben 120 mm Achsabstand unten 100 mm Rohranschlüsse Primärkreis (Speicherkreis) 1½" AG 2" AG Sekundärkreis (Trinkwasserkreis) 1"... - Seite 39 Technische Daten Station FriwaMidi FriwaMaxi Plattenwärmetauscher unbeschichtet: Edelstahl 1.4401 / Lot: 99,99 % Cu beschichtet: SiO Isolierung Schwerkraftbremse Messing 01/2024 99640x5xx-mub-de - V03...
-
Seite 40: Maßzeichnungen
Technische Daten 10.1 Maßzeichnungen FriwaMidi FriwaMaxi 99640x5xx-mub-de - V03 01/2024... -
Seite 41: Druckverlust- Und Pumpenkennlinien Friwamidi
Technische Daten 10.2 Druckverlust- und Pumpenkennlinien FriwaMidi 10.3 Druckverlust- und Pumpenkennlinien FriwaMaxi 01/2024 99640x5xx-mub-de - V03... -
Seite 42: Entsorgung
Entsorgung 11 Entsorgung HINWEIS Elektro- und Elektronikgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Sofern das alte Elektro- bzw. - Seite 43 Inbetriebnahmeprotokoll 12 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Seriennummern: Frischwassermodul ● Volumenstromsensor ● Regler ● Software-Version ● Rohrleitung primär Durchmesser = Länge = Rohrleitung sekundär Durchmesser = Länge = Rohrleitung Zirkulation Durchmesser = Länge = Sonstige Einbauten Rücklaufverteilungsset Sonstiges Sind beide Kreise ordnungsgemäß gespült und entlüftet? (keine Luftgeräusche in entlüftet der Pumpe) Sind sämtliche Absperrarmaturen in der Kaltwasserleitung geöffnet?
- Seite 44 PAW GmbH & Co. KG Böcklerstraße 11 Art.Nr. 99640x5xx-mub-de 31789 Hameln, Germany Original-Anleitung www.paw.eu Technische Änderungen vorbehalten! Tel: +49-5151-9856-0 Printed in Germany – Copyright by PAW GmbH & Co. KG Fax: +49-5151-9856-98 01/2024 99640x5xx-mub-de - V03...
