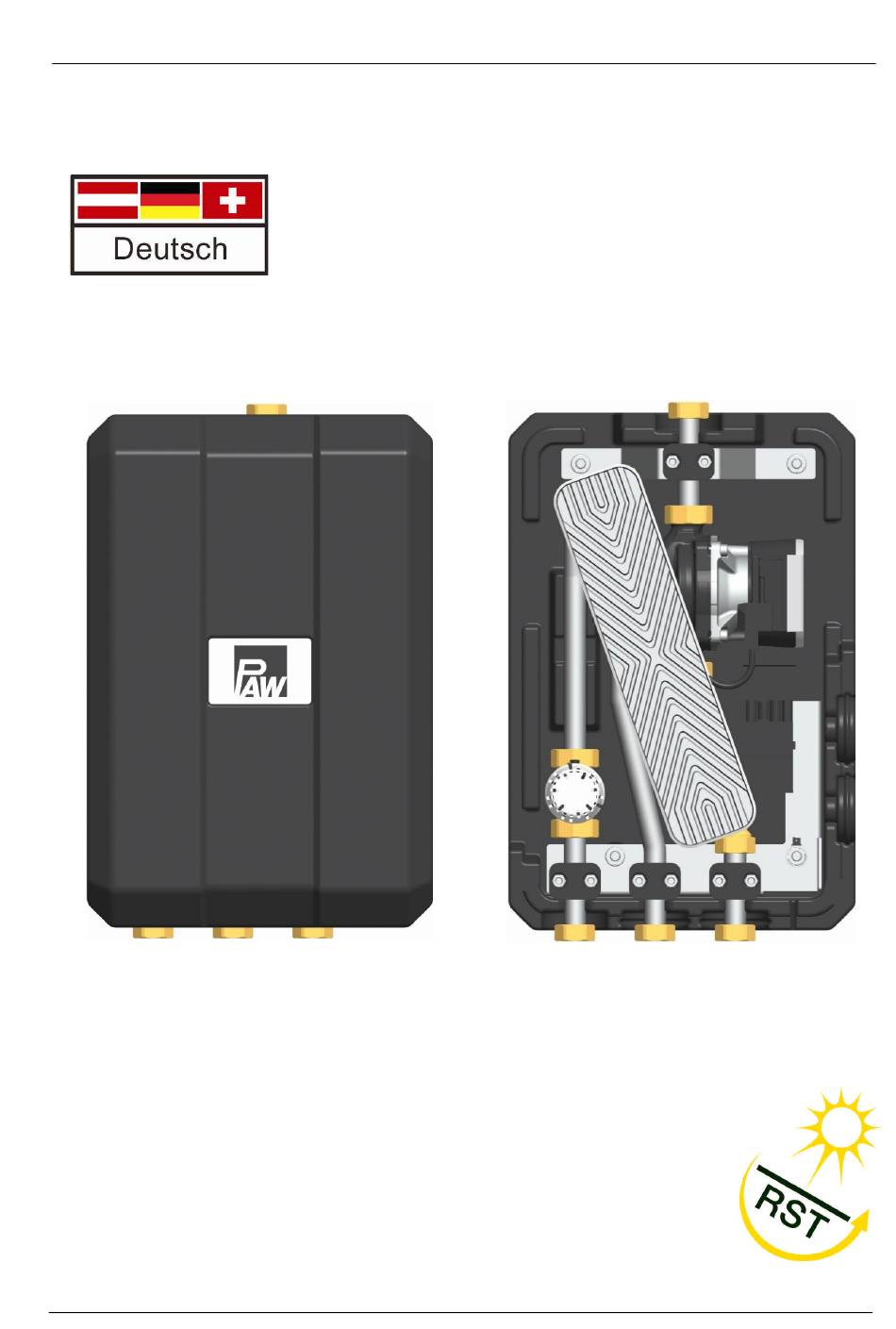

- Seite 1 Montage- und Bedienungsanleitung Frischwassermodul FriwaMicro - DN 15 Reinhard Solartechnik GmbH Brückenstr. 2 D-28857 Syke Tel. 04242 80106 Fax. 04242 80079 solar@reinhard-solartechnik.de www.reinhard-solartechnik.de 2019/10 996400010-mub-de - V01...
- Seite 2 1 Allgemeines Art.Nr. 996400010-mub-de - Version V01 – Stand 2019/10 Original-Anleitung Technische Änderungen vorbehalten! Printed in Germany – Copyright by PAW GmbH & Co. KG 996400010-mub-de - V01 2019/10...
-
Seite 3: Inhaltsverzeichnis
1 Allgemeines Inhaltsverzeichnis Allgemeines ........................ 4 Geltungsbereich der Anleitung ..................4 Zu diesem Produkt ....................... 5 Bestimmungsgemäße Verwendung ................5 Sicherheitshinweise ..................... 6 Produktbeschreibung ....................7 Auslegung und Planung ....................8 Auslegung des Speichers ..................... 8 Anforderungen an die Wasserbeschaffenheit ............... 9 Montage und Installation [Fachmann] ................ -
Seite 4: Allgemeines
1 Allgemeines Geltungsbereich der Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung des Frischwassermoduls FriwaMicro. Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. Für andere Komponenten der Anlage, wie Speicher und Pumpen, beachten Sie bitte die Anleitungen des jeweiligen Herstellers. -
Seite 5: Zu Diesem Produkt
1 Allgemeines Zu diesem Produkt Die FriwaMicro ist ein Frischwassermodul, das Trinkwasser nach dem Durchlauferhitzerprinzip erwärmt. Das Frischwassermodul ist eine vormontierte und auf Dichtheit geprüfte Armaturengruppe zur Wärmeübertragung zwischen dem Pufferspeicher und dem Trinkwasserkreis. Sie enthält ein Thermostatventil zur Regelung sowie wichtige Armaturen für den Betrieb der Anlage: Strömungsschalter am Kaltwasserzulauf... -
Seite 6: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften •... -
Seite 7: Produktbeschreibung
3 Produktbeschreibung 3 Produktbeschreibung Anschlüsse Primär-/Heizungsseite: Vorlauf vom Pufferspeicher Primär-/Heizungsseite: Rücklauf zum Pufferspeicher Sekundär-/Trinkwasserseite: Kaltwasser-Eintritt Sekundär-/Trinkwasserseite: Warmwasser-Austritt Ausstattung Primärkreis Primärpumpe Isolierung Thermostatventil Primärkreis Wärmetauscher Ausstattung Sekundärkreis Patronenfühler (Warmwasser-Austritt) Strömungsschalter (Kaltwasser-Eintritt) Sekundärkreis 2019/10 996400010-mub-de - V01... -
Seite 8: Auslegung Und Planung
4 Auslegung und Planung 4 Auslegung und Planung Für die einwandfreie Funktion des Frischwassermoduls muss die Anlage bestimmte Voraussetzungen erfüllen. Nehmen Sie sich vor der Montage etwas Zeit für die Planung. Auslegung des Speichers Anhand der folgenden Tabelle können Sie das in etwa benötigte Bereitschaftsvolumen des Pufferspeichers berechnen. -
Seite 9: Anforderungen An Die Wasserbeschaffenheit
4 Auslegung und Planung Anforderungen an die Wasserbeschaffenheit Die Frischwasser-Module vermindern konstruktiv die Ausfällung von Kalk im Wärmetauscher. Bei Anlagen mit einer hohen Gesamthärte des Trinkwassers und/ oder hohen Temperaturen wird eine Wasseraufbereitung empfohlen. Die Auswahl des Wärmetauschers muss abhängig von den Anforderungen am Installationsort erfolgen. - Seite 10 4 Auslegung und Planung Ammonium (NH < 2 Innerhalb 2-20 24 Std. > 20 Chloride (Cl < 100 Keine Grenze 100-200 200-300 > 300 Freies Chlor (Cl < 1 Innerhalb 5 Std. > 5 Schwefelwasserstoff < 0.05 Keine Grenze > 0.05 Freies (aggressives) <...
-
Seite 11: Montage Und Installation [Fachmann]
5 Montage und Installation [Fachmann] 5 Montage und Installation [Fachmann] Das Frischwassermodul darf nur über eigene Speicherstutzen für den Vor- und Rücklauf an den Pufferspeicher angeschlossen werden. Es dürfen keine externen Pumpen zwischen dem Frischwassermodul und dem Pufferspeicher installiert sein. Fremdzirkulation bewirkt starke Temperaturschwankungen. - Seite 12 5 Montage und Installation [Fachmann] Der Trinkwasser-Anschluss ist nach den einschlägigen Normen (z.B. DIN 1988) vorzunehmen! Entleerungsventil Sicherheitsventil Rücklaufventil (Rückflussverhinderer) Frischwasser- modul Prüfventil Evtl. Druckminderventil Gebrauchsarmatur Absperrventil ACHTUNG Sachschaden! Sind am gleichen Netz wie das Frischwassermodul Entnahmestellen, bei denen Druckstöße möglich sind (z.B.
- Seite 13 5 Montage und Installation [Fachmann] ACHTUNG Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher, frostfrei und vor UV-Strahlung geschützt sein. Legen Sie den Montageort des Frischwassermoduls in der Nähe des Pufferspeichers fest. Die Rohrleitungen sollten bei DN 20 heizungsseitig eine Länge von 4 m nicht überschreiten.
- Seite 14 5 Montage und Installation [Fachmann] ACHTUNG Verletzungsgefahr Die Kanten des Halteblechs können scharfkantig sein. Rohrabstand von der Wand Verrohren Sie das Frischwassermodul (sekundär) = 92,5 mm mit der Anlage gemäß der nebenstehenden Abbildung. Primärseite: Vorlauf vom Pufferspeicher, Anschluss ¾" IG, flachdichtend, Verrohrung empfohlen DN 20: 22 x 1 mm Primärseite:...
-
Seite 15: Inbetriebnahme [Fachmann]
6 Inbetriebnahme [Fachmann] 6 Inbetriebnahme [Fachmann] HINWEIS Öffnen Sie die Ventile in den Leitungen langsam, um Druckschläge zu vermeiden. Füllen des Primärkreises WARNUNG Verbrühungsgefahr durch heißes Wasser! Das System steht unter Druck. Durch Öffnen eines Entlüftungsventils kann bis zu 90 °C heißes Wasser austreten, das zu Personenschaden führen kann. ... -
Seite 16: Einstellen Der Temperatur
6 Inbetriebnahme [Fachmann] Einstellen der Temperatur Stellen Sie am Thermostatkopf des Thermostatventils den gewünschten Temperaturbereich ein. Das Thermostatventil hat einen Regelbereich zwischen Stellung 3 und 5, dabei gelten folgende Temperaturen: Stellung 3: ca. 37 °C* Stellung 4: ca. 47 °C* Stellung 5: ca. - Seite 17 6 Inbetriebnahme [Fachmann] Die folgende Tabelle zeigt den Zusammenhang zwischen der Speichertemperatur und dem damit verbundenen maximalen Zapfvolumenstrom bei 45 °C an der Armatur (z.B. Einhebelmischer). Wenn die am Thermostatventil eingestellte Warmwasser-Temperatur über 45 °C liegt, setzt sich hierbei der Zapfvolumenstrom aus einer Mischung von Warm- und Kaltwasser zusammen.
-
Seite 18: Wartung
7 Wartung 7 Wartung Optimaler Betrieb der Station Um eine optimale Regelung zu gewährleisten, sollten möglichst keine zusätzlichen hydraulischen Druckverluste an der Primärseite entstehen (z.B. durch den Einbau eines Schlammabscheiders, Schmutzfängers oder Mischers). HINWEIS Hygieneempfehlung Bei Temperaturen unter 60 °C können sich Legionellen entwickeln. Nach längerer Standzeit wie z.B. -
Seite 19: Ersatzteile [Fachmann]
9 Ersatzteile [Fachmann] Entsorgung von Transport- und Verpackungsmaterial Die Verpackungsmaterialien bestehen aus recycelbaren Materialien und können dem normalen Wertstoffkreislauf wieder zugeführt werden. 9 Ersatzteile [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich oben rechts in der hinteren Isolierschale. Ersatzteile Halterung und Isolierung 2019/10 996400010-mub-de - V01... -
Seite 20: Ersatzteile Hydraulik
Primärpumpe mit 2 Dichtungen, ohne Primärpumpe N00265 Kabel Strömungsschalter mit 2 Dichtungen, Strömungsschalter N00266 Kabel, Pumpenkabel und Steckverbinder Thermostatventil Thermostatventil mit 2 Dichtungen N00267 Optionales Zubehör Zubehörset FriwaMicro 64042001 3x Kugelhahn DN 15; blau/rot/grün, ¾“ AG 996400010-mub-de - V01 2019/10... -
Seite 21: Technische Daten
10 Technische Daten 10 Technische Daten Abmessungen FriwaMicro Höhe (inkl. Isolierung) 420 mm Breite 282 mm Tiefe (inkl. Isolierung) 265 mm Achsabstand prim. / sek. 65 mm Rohranschlüsse Primärkreis (Speicherkreis) ¾" Innengewinde, flachdichtend Sekundärkreis (Trinkwasserkreis) ¾" Innengewinde, flachdichtend Betriebsdaten Max. zulässiger Druck primär: 3 bar, sekundär: 10 bar... -
Seite 22: Maßzeichnung
10 Technische Daten 10.1 Maßzeichnung 10.2 Druckverlust- und Pumpenkennlinie Volumenstrom [l/h] 996400010-mub-de - V01 2019/10... -
Seite 23: Inbetriebnahmeprotokoll
11 Inbetriebnahmeprotokoll 11 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Seriennr. Frischwassermodul Rohrleitung primär ⌀ Rohrleitung sekundär ⌀ Sonstige Einbauten Sind beide Kreise ordnungsgemäß gespült und entlüftet? (keine Luftgeräusche in der Pumpe) ⃞ Entlüftet Sind sämtliche Absperrarmaturen in der Kaltwasserleitung geöffnet? ⃞ Geöffnet Ist auf der Primärseite ein Druck von mind. 1,5 bar vorhanden? ⃞... - Seite 24 Reinhard Solartechnik GmbH Brückenstr. 2 D-28857 Syke Tel. 04242 80106 Fax. 04242 80079 solar@reinhard-solartechnik.de www.reinhard-solartechnik.de 2019/10 996400010-mub-de - V01...
