PAW GmbH & Co.KG
Böcklerstr. 11, 31789 Hameln, Germany
Phone: +49-5151-9856-0, Fax: +49-5151-9856-98
Email: info@paw.eu, web: www.paw.eu

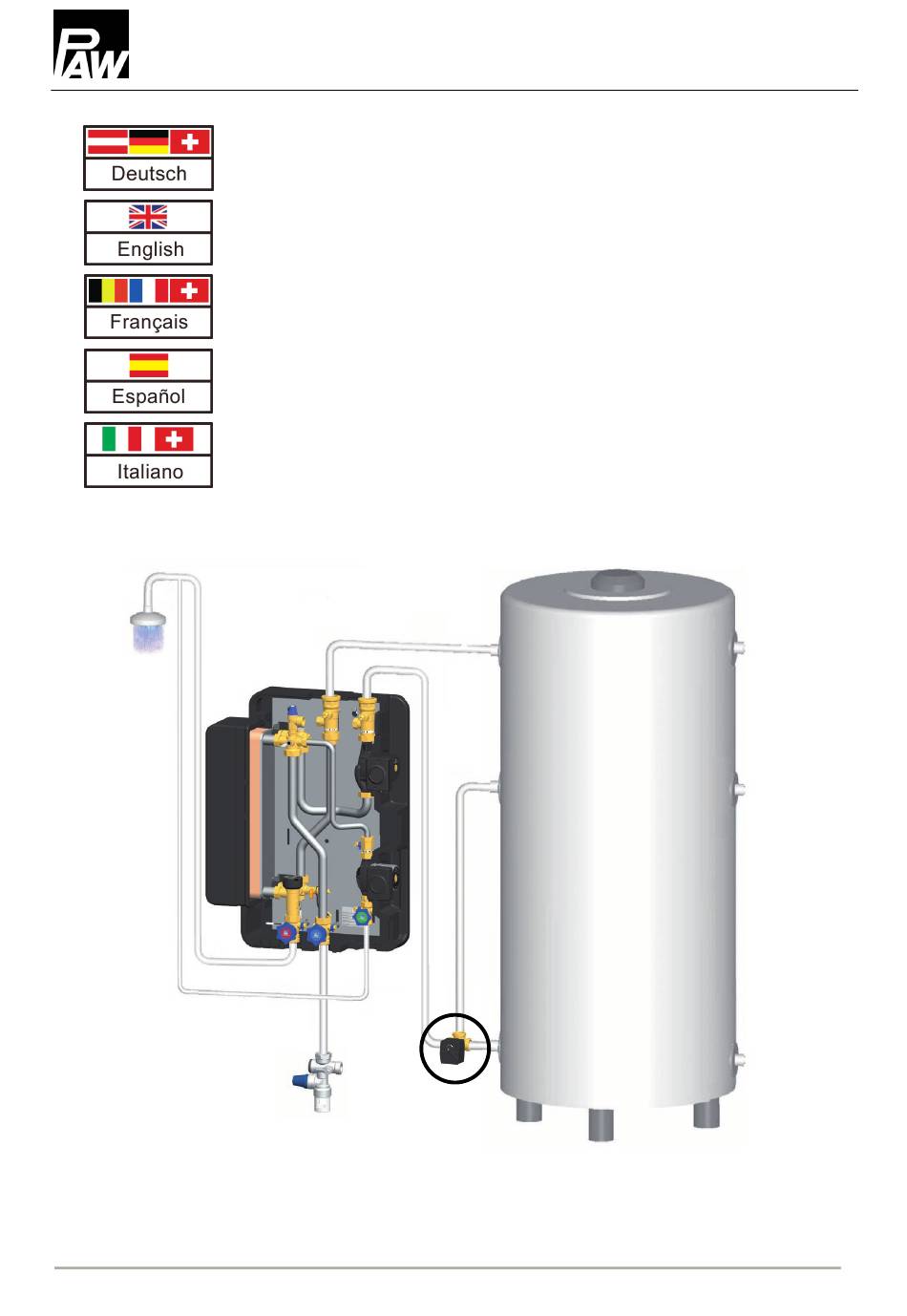

Rücklaufverteilungsset Friwa
Return distribution set Friwa
Set de distribution retour Friwa
Kit de distribución para retorno Friwa
Set distribuzione ritorno Friwa
2021/06
9964042x-mub-ml – V03
1
Kapitel
Verwandte Anleitungen für PAW Friwa
Inhaltszusammenfassung für PAW Friwa
- Seite 1 PAW GmbH & Co.KG Böcklerstr. 11, 31789 Hameln, Germany Phone: +49-5151-9856-0, Fax: +49-5151-9856-98 Email: info@paw.eu, web: www.paw.eu Rücklaufverteilungsset Friwa Return distribution set Friwa Set de distribution retour Friwa Kit de distribución para retorno Friwa Set distribuzione ritorno Friwa 2021/06 9964042x-mub-ml – V03...
-
Seite 2: Inhaltsverzeichnis
Sous réserve de modifications techniques ! ¡Sujeto a modificaciones técnicas! Con riserva di modifiche tecniche! PAW GmbH & Co. KG Böcklerstraße 11 Printed in Germany - Copyright by PAW GmbH & Co. KG 31789 Hameln, Germany 9964042x-mub-ml – V03 2021/06... -
Seite 3: Produktbeschreibung
Rücklauftemperaturen. Damit das Rücklaufwasser nicht in den unteren Bereich des Speichers gelangt und sich dort mit dem kalten Wasser vermischt, kann mit dem Rücklaufverteilungsset Friwa das warme Wasser in den oberen Bereich des Speichers eingeschichtet werden. Das Rücklaufverteilungsset enthält ein Drei-Wege-Ventil mit motorischem Antrieb (abhängig von der Größe). -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften •... -
Seite 5: Montagebeispiel 640423 / 640425
3 Montagebeispiel 640423 / 640425 Bei Montage der FriwaMini oder FriwaMidi rechts vom Speicher: Ändern Sie die Durchflussrichtung des Umschaltventils (siehe separate Anleitung des Umschaltventils). Vorrang Nachrang (Motor stromlos) (Motor aktiviert) 2021/06 9964042x-mub-ml – V03... -
Seite 6: Montagebeispiel 640424 / 6404242 / 6404244
4 Montagebeispiel 640424 / 6404242 / 6404244 Bei Montage der FriwaMidi oder FriwaMaxi rechts vom Speicher: Ändern Sie den Drehsinn des Stellmotors (siehe separate Anleitung zum Stellmotor). Vorrang (Motor stromlos) Nachrang (Motor aktiviert) Position 0 Position 10 Auf Position der Nase achten! 9964042x-mub-ml –... -
Seite 7: Verdrahtungsschema
5 Verdrahtungsschema Im Anschlussschema ist dargestellt, wie Sie das Drei-Wege-Ventil mit der Regelung verdrahten. Anschluss an Regler 640423 / 640425 640424 / 6404242 / 6404244 Netzphase (L braun braun const. Nullleiter (N) blau blau Schaltphase (an R2) schwarz weiß rot: frei Beispiel 640425 an FriwaMidi mit Regler FC3.8 2021/06 9964042x-mub-ml –... -
Seite 8: Beispiel 640424 An Friwamaxi Mit Regler Fc4.13
Beispiel 640424 an FriwaMaxi mit Regler FC4.13 9964042x-mub-ml – V03 2021/06... -
Seite 9: Beispiel 640425 An Friwamaxi-Kaskade Mit Fc3.10
Beispiel 640425 an FriwaMaxi-Kaskade mit FC3.10 In den folgenden Abbildungen ist dargestellt, wie Sie das 3-Wege-Ventil elektrisch an den Regler anschließen und die Regler untereinander verbinden, um eine Kommunikation zwischen ihnen herzustellen. Einzelregler (640425, 640423, 640424): Schließen Sie das 3-Wege-Ventil an das Relais 2 an. Kaskade (6404244): Schließen Sie das 3-Wege-Ventil ausschließlich an Relais 2 des Server1 an. - Seite 10 Eine detaillierte Beschreibung für die Bedienung des Reglers und dessen Funktionen finden Sie in der Regleranleitung. 9964042x-mub-ml – V03 2021/06...
-
Seite 11: Einstellung Des Reglers
6 Einstellung des Reglers Einstellung FC3.8 Aktivieren Sie die Funktion "Verteilventil im Rücklauf" am Regler. Beachten Sie auch die gesonderte Anleitung des Reglers! Menü: Hauptmenü / Func / F:03 Verteilventil im Rücklauf auf „on“ Einstellung FC4.13 Aktivieren Sie die Funktion "RL-Einschichtung" am Regler. Beachten Sie auch die gesonderte Anleitung des Reglers! Menü: Hauptmenü... - Seite 22 Sous réserve de modifications techniques ! ¡Sujeto a modificaciones técnicas! Con riserva di modifiche tecniche! PAW GmbH & Co. KG Böcklerstraße 11 Printed in Germany - Copyright by PAW GmbH & Co. KG 31789 Hameln, Allemagne 2021/06 9964042x-mub-ml – V03...
- Seite 32 Sous réserve de modifications techniques ! ¡Sujeto a modificaciones técnicas! Con riserva di modifiche tecniche! PAW GmbH & Co. KG Böcklerstraße 11 Printed in Germany - Copyright by PAW GmbH & Co. KG 31789 Hameln, Germania 2021/06 9964042x-mub-ml – V03...
- Seite 42 PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Phone: +49 (0) 5151 9856 - 0 31789 Hameln, Germany Fax: +49 (0) 5151 985698 2021/06 9964042x-mub-ml – V03...
