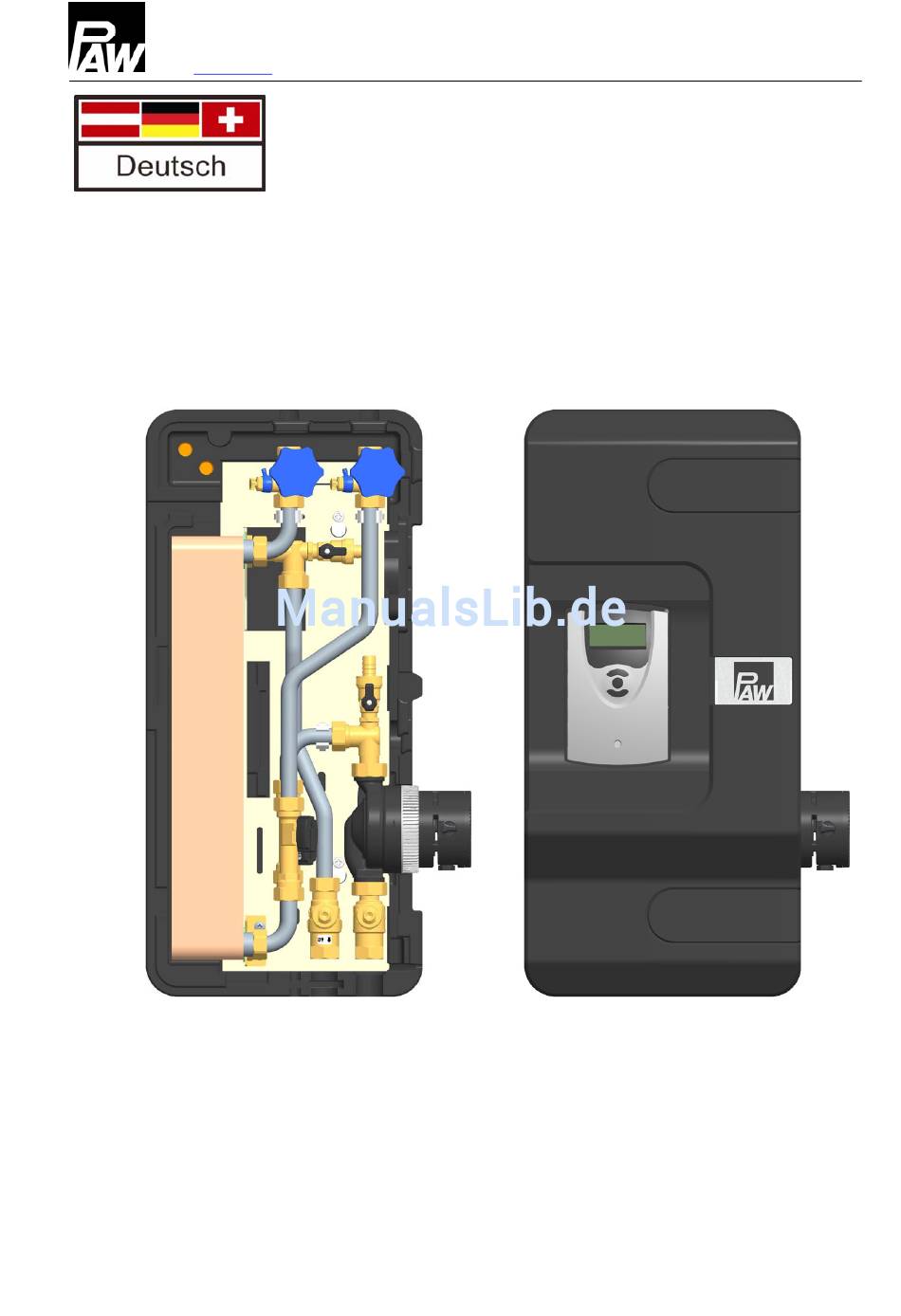

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 Email: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung Frischwassermodul FriwaMini...
-
Seite 2: Inhaltsverzeichnis
10 Druckverlust- und Pumpenkennlinien ................22 11 Inbetriebnahmeprotokoll ....................23 Art.Nr. 996404330 - Version V02 – Stand 2009/08 PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D-31789 Hameln 996404330 – V02 2009/08... -
Seite 3: Allgemeines
Geltungsbereich der Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung des Frischwassermoduls FriwaMini. Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. Für andere Komponenten der Anlage, wie Speicher, Regler und Pumpen beachten Sie bitte die Anleitungen des jeweiligen Herstellers. -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: einschlägige regionale und überregionale Vorschriften •... -
Seite 5: Produktbeschreibung
3 Produktbeschreibung 3 Produktbeschreibung Anschlüsse Sekundärseite: Warmwasser-Austritt Primärseite: Vorlauf Pufferspeicher Primärseite: Rücklauf zum Pufferspeicher Sekundärseite: Kaltwasser-Eintritt Ausstattung Kolbenventil (Warmwasser-Austritt) KFE-Hahn digitaler Volumenstromsensor VFD 2-40 F KFE-Hahn Primärpumpe Kugelhahn Kugelhahn mit Schwerkraftbremse digitaler Volumenstromsensor VFD 2-40 F Wärmetauscher Temperatursensor Kolbenventil (Kaltwasser-Eintritt) 2009/08 996404330 –... -
Seite 6: Auslegung Und Planung
Nehmen Sie sich vor der Montage etwas Zeit für die Planung. Minimaler Zapfvolumenstrom Um Warmwasser mit einer konstanten Zapftemperatur zu liefern, benötigt die FriwaMini einen minimalen Zapfvolumenstrom von 2 l/min. Je nach Speichertemperatur kann der minimale Zapfvolumenstrom auch höher liegen. - Seite 7 4 Auslegung und Planung Um den minimalen Zapfvolumenstrom der geplanten Anlage zu reduzieren, können Sie den PAW-Brauchwassermischer (Art.Nr. 56311) in den Vorlauf des Primärkreises einbauen. Dies ist besonders bei hohen Speichertemperaturen sinnvoll. Bei Einbau des Brauchwassermischers sinkt der Volumenstrom im Primärkreis. Die maximale Übertragungsleistung des Wärmetauschers verringert sich dadurch um etwa 25%.
-
Seite 8: Maximaler Zapfvolumenstrom
Temperatur Pufferspeicher: 70 °C am Regler eingestellte TWW-Temperatur: 50 °C der maximale Zapfvolumenstrom ist 26 l/min Für Zapfmengen über ~30 l/min ist die FriwaMini nur noch bedingt geeignet. Wir empfehlen dann die Verwendung des PAW-Frischwassermoduls Friwa. 996404330 – V02 2009/08... -
Seite 9: Zirkulationsbetrieb
Wenn der tatsächliche Volumenstrom der Zirkulationspumpe unterhalb des empfohlenen Mindestwertes liegt, fördert die Primärpumpe in taktendem Betrieb. Dabei entstehen Warmwasser-Temperaturschwankungen. In diesem Fall sollten Sie den PAW-Brauchwassermischer (Art.Nr. 56311) in den Vorlauf des Primärkreises einbauen, um niedrigere Ladevorlauftemperaturen zu erreichen (siehe dazu auch Seite 7). - Seite 10 4 Auslegung und Planung Montagebeispiel Friwa Mini mit Zirkulationsleitung und -pumpe (bauseits) sowie optionalem Brauchwassermischer (Art.Nr. 56311) 996404330 – V02 2009/08...
-
Seite 11: Auslegung Des Speichers
4 Auslegung und Planung Auslegung des Speichers Anhand der folgenden Tabelle können Sie das in etwa benötigte Volumen des Pufferspeichers berechnen. Temperatur im am Regler eingestellte Erforderl. Speichervolumen Pufferspeicher WW-Temperatur je Liter WW 50 °C 45 °C 1,5 Liter 45 °C 0,9 Liter 60 °C 50 °C... -
Seite 12: Montage Und Installation [Fachmann]
5 Montage und Installation [Fachmann] 5 Montage und Installation [Fachmann] Achtung: Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher und frostfrei sein. Wandmontage Legen Sie den Montageort des Frischwassermoduls in der Nähe des Pufferspeichers fest. Die Rohrleitungen sollten bei DN 22 heizungsseitig eine Länge von 4 m nicht überschreiten. - Seite 13 5 Montage und Installation [Fachmann] Verrohren Sie das Frischwassermodul Rohrabstand von der Wand mit der Anlage gemäß der (sekundär) = 107 mm nebenstehenden Abbildung. Sekundärseite: Warmwasser- Austritt, Anschluss ¾" AG, flachdichtend Primärseite: Vorlauf vom Pufferspeicher, ¾" IG, Verrohrung mindestens DN 20 22 x 1 mm, empfohlen DN 25 28 x 1,5 mm Primärseite: Rücklauf zum Pufferspeicher, ¾"...
-
Seite 14: Inbetriebnahme [Fachmann]
6 Inbetriebnahme [Fachmann] 6 Inbetriebnahme [Fachmann] Hinweis: Öffnen Sie die Ventile in den Leitungen und im Modul langsam, um Druckschläge zu vermeiden. Funktion Schwerkraftbremse Der Primärkreis ist mit einer Schwerkraftbremse im Kugelhahn (G) ausgestattet, um eine unerwünschte Schwerkraftzirkulation zu verhindern. Zum Befüllen, Entlüften und Spülen der Anlage muss die Schwerkraftbremse geöffnet sein. -
Seite 15: Füllen Des Primärkreises
6 Inbetriebnahme [Fachmann] Füllen des Primärkreises bei leerem Speicher bei (teilweise) gefülltem Speicher Öffnen Sie den Kugelhahn (G) im Öffnen Sie den Kugelhahn (G) im Rücklauf zum Speicher mit einem Rücklauf zum Speicher mit einem Gabelschlüssel SW 14, indem Sie ihn in Gabelschlüssel SW 14, indem Sie ihn in 45°... -
Seite 16: Inbetriebnahme Des Reglers
Wählen Sie im Auswahlmenü des Reglers "Handbetrieb". Schalten Sie die Pumpe ein ("Ein"). Lassen Sie die Pumpe für einige Minuten laufen, um die FriwaMini zu entlüften. Achtung: KFE-Hähne unter Druck! Wenn Sie danach immer noch Luftgeräusche hören, schließen Sie zwei Schläuche an die KFE-Hähne (B) und (D) an. - Seite 17 2 Minuten, danach springt der Regler zurück zum Auswahlmenü. Geben Sie danach den Bedienercode 0000 ein. Die Expertenebene ist wieder gesperrt. Stellen Sie die gewünschte Trinkwarmwassertemperatur am Regler ein (siehe folgende Seite). Die FriwaMini ist jetzt betriebsbereit. 2009/08 996404330 – V02...
-
Seite 18: Einstellen Der Temperatur
6 Inbetriebnahme [Fachmann] Einstellen der Temperatur Die gewünschte (maximale) Trinkwarmwassertemperatur stellen Sie am Regler unter "Einstellwerte/Solltemperatur" ein (siehe Regleranleitung, Seite 9). Damit ein Verbrühen am Wasserhahn ausgeschlossen ist, darf die maximale Warmwasser- Temperatur 60 °C nicht übersteigen. Primärseite Die primärseitig erforderliche Temperatur im Pufferspeicher ist abhängig von der gewünschten Warmwassertemperatur sowie der benötigten Zapfmenge (siehe dazu auch Kapitel "Auslegung und Planung", Seite 6). -
Seite 19: Wartung [Fachmann]
7 Wartung [Fachmann] 50 °C 45 °C 17 l/min 17 l/min 36 kW 45 °C 26 l/min 26 l/min 55 kW 60 °C 50 °C 20 l/min 23 l/min 50 kW 55 °C 15 l/min 19 l/min 42 kW 45 °C 34 l/min 34 l/min 73 kW... -
Seite 20: Ersatzteile [Fachmann]
8 Ersatzteile [Fachmann] 8 Ersatzteile [Fachmann] 996404330 – V02 2009/08... -
Seite 21: Technische Daten
9 Technische Daten 9 Technische Daten FriwaMini Abmessungen Höhe (mit Isolierung) 610 mm Breite (mit Isolierung) 350 mm Tiefe (mit Isolierung) 249 mm Achsabstand oben 88 mm Achsabstand unten 50 mm Rohranschlüsse Primärkreis (Speicherkreis) ¾" Innengewinde Sekundärkreis (Trinkwasserkreis) ¾" Außengewinde, flachdichtend Betriebsdaten Max. -
Seite 22: Druckverlust- Und Pumpenkennlinien
10 Druckverlust- und Pumpenkennlinien 10 Druckverlust- und Pumpenkennlinien Volumenstrom [l/h] 996404330 – V02 2009/08... -
Seite 23: Inbetriebnahmeprotokoll
11 Inbetriebnahmeprotokoll 11 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Seriennummern FriwaMini Volumenstromsensoren Temperatursensoren Regler Software-Version Rohrleitung primär ⌀= Rohrleitung sekundär ⌀= Sonstige Einbauten ⃞ Zirkulationsleitung ⃞ Brauchwassermischer ⃞ Sonstiges: Sind beide Kreise ordnungsgemäß gespült und entlüftet? (keine Luftgeräusche in der Pumpe) ⃞ Entlüftet Sind sämtliche Absperrarmaturen in der Kaltwasserleitung geöffnet? - Seite 24 PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Telefon: +49 (0) 5151 9856 - 0 D-31789 Hameln Telefax: +49 (0) 5151 9856 98 996404330 – V02 2009/08...
