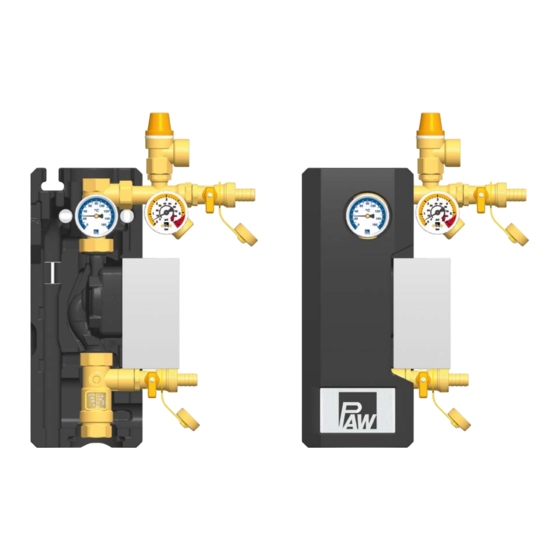

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 Email: info@paw.eu, Web: www.paw.eu Installations- und Inbetriebnahmeanleitung SolarBloC midi Basic Rücklaufstation - DN 20 2013/02 997650210x-mub-de – V05...
-
Seite 2: Inhaltsverzeichnis
Druckverlustkennlinie ....................18 Inbetriebnahmeprotokoll ....................19 Art.Nr. 997650210x-mub-de – Version V05 – Stand 2013/02 Original-Anleitung PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D-31789 Hameln 997650210x-mub-de – V05 2013/02... -
Seite 3: Allgemeines
Bewahren Sie diese Anleitung zum späteren Gebrauch in der Nähe der Anlage auf. Zu dieser Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung der SolarBloC midi Basic Rücklaufstation. Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. Für andere Komponenten der Solaranlage wie Kollektoren, Speicher, Ausdehnungsgefäße und Regler, beachten Sie bitte die Anleitungen des jeweiligen Herstellers. -
Seite 4: Bestimmungsgemäße Verwendung
Berücksichtigung der in dieser Anleitung angegebenen technischen Grenzwerte verwendet werden. Bauartbedingt darf sie nur wie in dieser Anleitung beschrieben montiert und betrieben werden! Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit der Solarstation. Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungsansprüche. bauseits erforderlich Bei Sonnenschein heizen sich die Kollektoren sehr stark auf. -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften •... - Seite 6 2 Sicherheitshinweise ACHTUNG Sachschaden durch Mineralöle! Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch die Dicht- eigenschaften verloren gehen. Für Schäden, die durch derartig beschädigte Dichtungen entstehen, übernehmen wir weder eine Haftung noch leisten wir Garantieersatz. Vermeiden Sie unbedingt, dass EPDM mit mineralölhaltigen Substanzen in Kontakt kommt.
-
Seite 7: Montage Und Installation [Fachmann]
3 Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] Zubehör: Schneidringverschraubung 1. Schieben Sie die Überwurfmutter ② und den Schneidring ③ auf das Kupferrohr ①. Damit eine sichere Krafteinleitung und Abdichtung gewährleistet ist, muss das Rohr mindestens 3 mm aus dem Schneidring heraus stehen. - Seite 8 3 Montage und Installation [Fachmann] 3. Übertragen Sie das Maß für die Befestigungslöcher der Solarstation (siehe Pfeile) auf die Montagefläche. 4. Bohren Sie die Löcher und befestigen Sie die Solarstation mit geeigneten Dübeln und Schrauben an der Wand. 5. Verrohren Sie die Solarstation mit der Anlage ①...
-
Seite 9: Inbetriebnahme [Fachmann]
4 Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Beachten Sie die folgenden Sicherheitshinweise zur Inbetriebnahme der Station: WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen können über 100 °C heiß werden. Deshalb darf die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. Beachten Sie, dass bei zu hohem Anlagendruck heißer Wärmeträger aus dem Sicherheitsventil austritt! Beim Entlüften kann der Wärmeträger als Dampf austreten und zu Verbrühungen führen! - Seite 10 4 Inbetriebnahme [Fachmann] Die zum Spülen und Befüllen erforderlichen Befüll- und Entleerhähne sind in der Solarstation integriert. Um die ggf. noch vorhandenen Schmutzteilchen aus der Anlage zu spülen, benutzen Sie nur Spül- und Befüllstationen mit entsprechenden Feinfiltern. Kugelhahn mit integrierter Schwerkraftbremse (Normale Flussrichtung im Bild: aufwärts) 0°...
-
Seite 11: Vorbereitung Zum Spülen
4 Inbetriebnahme [Fachmann] Vorbereitung zum Spülen Der Solarkreis wird mit der Flussrichtung gespült. 1. Trennen Sie das Ausdehnungsgefäß von der Solaranlage. Beachten Sie hierzu die Hinweise des AG-Herstellers! 2. Schließen Sie den Rücklauf- Kugelhahn [1.2] (90°, siehe Seite 10). 3. Der Kugelhahn [3.1] am Flowmeter muss geöffnet sein. - Seite 12 4 Inbetriebnahme [Fachmann] 4. Um die Pumpenstrecke zu entlüften, öffnen Sie langsam den Rücklauf-Kugelhahn [1.2]. 5. Schließen Sie den Entleerhahn [3.2] bei laufender Befüllpumpe und erhöhen Sie den Anlagendruck auf ca. 5 bar. Der Anlagendruck kann am Manometer abgelesen werden. Schließen Sie den Befüllhahn [1.4] und schalten Sie die Pumpe der Spül- und Befüllstation ab.
-
Seite 13: Einstellen Der Solaranlage
4 Inbetriebnahme [Fachmann] 11. Schließen Sie den bauseits erforderlichen Regler an das Stromnetz an und stellen Sie die Solarkreispumpe im Handbetrieb auf EIN (siehe Regleranleitung). 12. Nehmen Sie die Schläuche der Spül- und Befüllstation ab und schrauben Sie die Verschlusskappen auf die Befüll- und Entleerhähne. -
Seite 14: Wartung [Fachmann]
5 Wartung [Fachmann] 5 Wartung [Fachmann] Entleeren der Solaranlage 1. Schalten Sie den Regler aus und sichern Sie ihn gegen erneutes Einschalten. 2. Öffnen Sie die Schwerkraftbremse im Rücklauf- Kugelhahn [1.2], indem Sie den Kugelhahn in 45°-Stellung drehen (siehe Seite 10). Öffnen Sie die ggf. -
Seite 15: Ersatzteile [Fachmann]
6 Ersatzteile [Fachmann] 6 Ersatzteile [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf der Sicherheitsgruppe der Solarstation. Bitte senden Sie im Fall einer Reklamation das Inbetriebnahmeprotokoll auf Seite 19 vollständig ausgefüllt an uns zurück. Die Artikelnummern der alternativen Ausstattung finden Sie auf Seite 16. - Seite 16 6 Ersatzteile [Fachmann] Anschluss der Hocheffizienzpumpen Wilo-Yonos PARA ST 15/7.0 PWM Wilo-Stratos TEC ST 15/1-11.5 PWM Grundfos Solar PM2 15-65 Grundfos Solar PM2 15-85 Grundfos Solar PM2 15-145 Braun Blau Alternative Ausstattung Bezeichnung Artikelnummer Speicheranbausatz: 172706201 Anschlusswinkel mit KFE-Hahn und Isolierung zur Montage am Speicher Wilo-Yonos PARA ST 15/7.0 PWM, HE E123207MO...
-
Seite 17: Technische Daten
7 Technische Daten 7 Technische Daten Abmessungen: Höhe (mit Sicherheitsventil) 383 mm Breite (mit KFE-Hahn) 256 mm Tiefe (mit Isolierung) 150 mm Rohranschlüsse ¾" Innengewinde Anschluss für Ausdehnungsgefäß ¾" Außengewinde, flachdichtend Abgang Sicherheitsventil ¾" Innengewinde Betriebsdaten: Max. zulässiger Druck 6 bar Max. -
Seite 18: Druckverlustkennlinie
7 Technische Daten Druckverlustkennlinie Volumenstrom [l/h] 997650210x-mub-de – V05 2013/02... -
Seite 19: Inbetriebnahmeprotokoll
8 Inbetriebnahmeprotokoll 8 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² (Höhendifferenz zwischen Anlagenhöhe Station und Kollektorfeld) Rohrleitung ⌀ Entlüftung ⃞ Handentlüfter ⃞ Automatikentlüfter (Kollektorfeld) ⃞ Nein ⃞ Entlüftet Luftfang ⃞ Entlüftet (Station) Wärmeträger (Typ) % Glykol S e r i e n n u m me r n Frostschutz (geprüft bis): °C Volumenstrom... - Seite 20 PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Telefon: +49 (0) 5151 9856 D-31789 Hameln Telefax: +49 (0) 5151 9856 997650210x-mub-de – V05 2013/02...
