PAW SolarBloC midi Basic Montage- Und Bedienungsanleitung Seite 9

3 Montage und Installation [Fachmann]
Ausdehnungsgefäß ist nicht im
Lieferumfang enthalten!
Die Montage der Solarstation ist abgeschlossen und sie können die Station in Betrieb nehmen.
01/2023

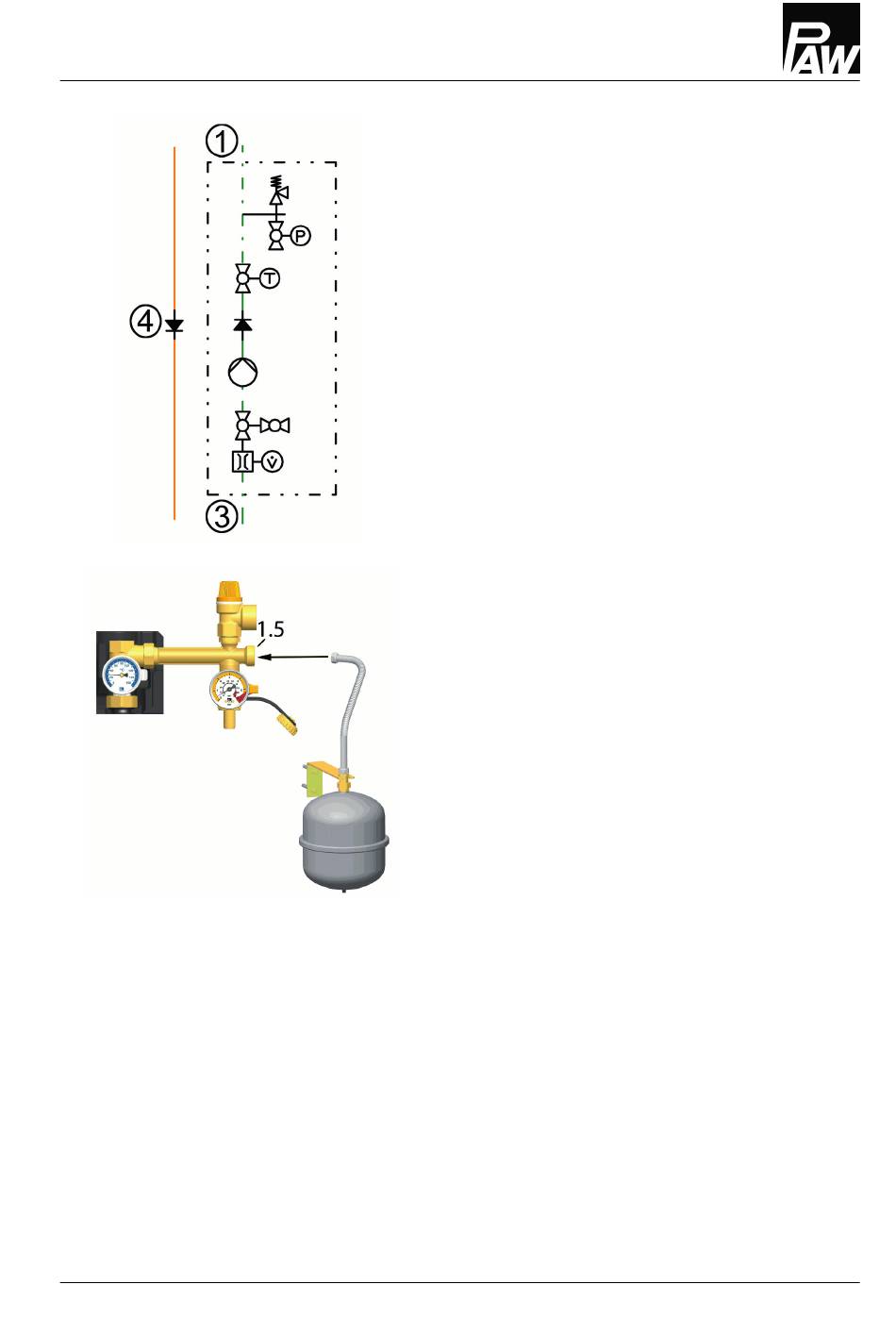

6. Verrohren Sie die Solarstation mit der Anlage
① Rücklauf zum Kollektorfeld
③ Rücklauf vom Speicher
Alle Verschraubungen sind als ¾" Innengewinde
ausgeführt.
7. Damit ungewollte Zirkulation verhindert wird, ist
zwingend eine zusätzliche Schwerkraftbremse ④
bauseits in den Vorlauf zu montieren.
8. Schließen Sie die Anschlussleitung für das
Ausdehnungsgefäß an [1.5] an und befestigen
Sie die Halterung für das Ausdehnungsgefäß.
9. Stellen Sie den Vordruck des
Ausdehnungsgefäßes auf die Anlage ein und
schließen Sie das Ausdehnungsgefäß an.
Beachten Sie hierzu die gesonderte Anleitung
des Ausdehnungsgefäßes!
10. Prüfen Sie alle Verschraubungen und ziehen Sie
diese ggf. nach.
9976x0210x-mub-de - V02 9
