PAW GmbH & Co. KG
Böcklerstraße 11, 31789 Hameln, Germany
Tel: +49-5151-9856-0, Fax: +49-5151-9856-98
E-Mail: info@paw.eu, Web: www.paw.eu
Montage- und Bedienungsanleitung
Übertragungsstationen

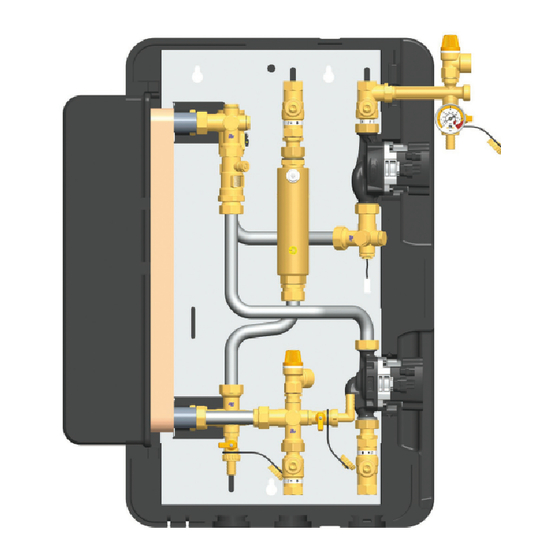

SolexMidi HZ - DN 20
SolexMaxi HZ - DN 25
[Hydraulik]
SolexMidi HZ
SolexMaxi HZ
07/2023
99609x4x0-mub-de - V05
1
Werbung
Verwandte Anleitungen für PAW SolexMidi HZ
Inhaltszusammenfassung für PAW SolexMidi HZ
- Seite 1 PAW GmbH & Co. KG Böcklerstraße 11, 31789 Hameln, Germany Tel: +49-5151-9856-0, Fax: +49-5151-9856-98 E-Mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung Übertragungsstationen SolexMidi HZ - DN 20 SolexMaxi HZ - DN 25 [Hydraulik] SolexMidi HZ SolexMaxi HZ 07/2023 99609x4x0-mub-de - V05...
- Seite 2 Austausch / Ausrichtung des Manometers............... 22 Wartungsarbeiten.......................23 Entleeren der Solaranlage..................24 Demontage........................24 Lieferumfang [Fachmann]..................25 Ersatzteile Regler und Isolierung SolexMidi HZ (6095430)........25 Ersatzteile Hydraulik SolexMidi HZ (6095430)............27 Ersatzteile Regler und Isolierung SolexMaxi HZ (6096460)........29 Ersatzteile Hydraulik SolexMaxi HZ (6096460)............31 Technische Daten......................33 Maßzeichnung SolexMidi HZ..................
- Seite 3 Für andere Komponenten der Solaranlage, wie Pumpen, Kollektoren, Speicher oder Ausdehnungsgefäße, beachten Sie bitte die Anleitungen des jeweiligen Herstellers. DN 20 Artikelnummer Regler SC5.14 max. Volumenstrom max. Kollektorfläche SolexMidi HZ 6095430 1200 l/h 60 m DN 25 Artikelnummer Regler SC5.14 max. Volumenstrom max. Kollektorfläche...
- Seite 4 Allgemeines 1.2 Zu diesem Produkt Die Station ist eine vormontierte und auf Dichtheit geprüfte Armaturengruppe zur Wärmeübertragung vom Primär- (Solarkreis) in den Sekundärkreis (Speicherkreis). Sie enthält einen voreingestellten Regler sowie wichtige Armaturen und Sicherheits-einrichtungen für den Betrieb der Station: Kugelhähne im Solar- und Speicherkreis (Vor- und Rücklauf) ●...
- Seite 5 Grenzwerte verwendet werden. Sie darf bauartbedingt nur wie in dieser Anleitung beschrieben montiert und betrieben werden! Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit der Übertragungsstation. Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungsansprüche. Bei Sonnenschein heizen sich die Kollektoren sehr stark auf.
- Seite 6 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ●...
- Seite 7 Sicherheitshinweise VORSICHT Personen- und Sachschaden durch Überdruck! Durch Schließen beider Kugelhähne im Primärkreis trennen Sie die Sicherheitsgruppe vom Wärmetauscher. Durch das Aufheizen des Speichers können hohe Drücke entstehen, die zu Sach- und Personenschaden führen können! Schließen Sie die Kugelhähne nur im Service-Fall. ►...
- Seite 8 Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] HINWEIS Sachschaden durch hohe Temperaturen! Da der Wärmeträger in Kollektornähe sehr heiß sein kann, muss die Armaturengruppe mit ausreichendem Abstand zum Kollektorfeld installiert werden. Zum Schutz des Ausdehnungsgefäßes ist gegebenenfalls ein Vorschaltgefäß erforderlich. HINWEIS Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher, frostfrei und...
- Seite 9 Montage und Installation [Fachmann] 1. Für die Montage können Sie eine Bohrschablone als Montagehilfe verwenden. Diese liegt auf der Station bereit. 2. Übertragen Sie das Maß für die Befestigungslöcher auf die Montagefläche. 3. Bohren Sie die Löcher und stecken Sie geeignete Dübel in die Bohrlöcher ein.
- Seite 10 Montage und Installation [Fachmann] 8. Montieren Sie die Sicherheitsgruppe, bestehend aus Sicherheitsventil [c], Befüllhahn [d] und Manometer [e], an den Anschluss des Rücklauf- Kugelhahns [b]. 9. Schließen Sie die Anschlussleitung für das Ausdehnungsgefäß an die Position [k] der Sicherheitsgruppe an und befestigen Sie die Halterung für das Ausdehnungsgefäß.
- Seite 11 Montage und Installation [Fachmann] Anschlussschema SolexMidi / SolexMaxi Anschlussschema (881) Anschlussschema (882) für Trinkwasser- und Heizungssysteme für Heizungssysteme Quelle Bild: Resol Quelle Bild: Resol Beachten Sie die gesonderte Anleitung des Reglers SC5.14! 1. Schließen Sie die Temperaturfühler an den Regler an: Kollektorfühler: S1 Kollektorfühler: Speicher unten: S2...
- Seite 12 Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Beachten Sie die folgenden Sicherheitshinweise zur Inbetriebnahme der Station: WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen können über 100 °C heiß werden. Deshalb darf die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. Beachten Sie, dass bei zu hohem Anlagendruck heißer Wärmeträger aus den Sicherheitsventilen austritt! Beim Entlüften kann der Wärmeträger als Dampf austreten und zu Verbrühungen führen!
- Seite 13 Inbetriebnahme [Fachmann] HINWEIS Hinweis zur Inbetriebnahme-Reihenfolge Spülen und befüllen Sie in der folgenden Reihenfolge: Speicher spülen (Zunderreste ausspülen) Sekundärkreis befüllen Wärmetauscher mit Hilfe des Entlüfterstopfens / Sicherheitsventils entlüften Solarkreis des Wärmetauschers spülen und befüllen Kollektorfeld spülen und befüllen Solarkreis (gesamt) spülen und befüllen So wird gewährleistet, dass keine Schmutzteilchen in den Wärmetauscher oder den FlowRotor eingespült werden und dass eventuell aufgenommene Wärme auch abgeführt werden kann.
- Seite 14 Inbetriebnahme [Fachmann] 4.1 Spülen und Befüllen des Sekundärkreises Der Sekundärkreis wird über die Armaturen der Heizungsanlage befüllt. Damit keine Schmutzteilchen in den Wärmetauscher gelangen, schließen Sie die Kugelhähne der Station und spülen Sie vor der Erstinbetriebnahme vorhandene Schmutzteilchen / Zunderreste des Speichers aus. Achten Sie darauf, dass nur aufbereitetes Heizungswasser gemäß...
- Seite 15 Inbetriebnahme [Fachmann] 4.2 Spülen und Befüllen des Solarkreises Die zum Spülen und Befüllen erforderlichen Befüll- und Entleerhähne sind in der Übertragungsstation integriert. Achten Sie darauf, dass eventuell im System vorhandene Schmutzteilchen nicht in den Wärmetauscher und in das Ausdehnungsgefäß eingespült werden. Trennen Sie hierzu ggf. das Ausdehnungsgefäß...
- Seite 16 Inbetriebnahme [Fachmann] Funktionen des KFE-Hahns innerhalb der Sicherheitsgruppe Stellung Funktion Stellung "geschlossen" (Station in Betrieb): Befüll- und Spül-Kreis geschlossen. Manometer zeigt Anlagendruck. Stellung "geöffnet" (Befüll- und Spülvorgänge): Befüll- und Spül-Kreis offen. Manometer zeigt Druck. Stellung "Wartung" (Wartungsarbeiten): Befüll- und Spül-Kreis geschlossen. Manometer zeigt, nach Demontage der Kappe, keinen Druck.
- Seite 17 Inbetriebnahme [Fachmann] Airstop Der Airstop (Luftfang mit Handentlüfter) dient zur Entlüftung der Solaranlage. Um eine einwandfreie Entlüftung des Solarkreises zu gewährleisten, muss die Strömungsgeschwindigkeit im Vorlauf mindestens 0,3 m/s betragen. Rohrdurchmesser [mm] Volumenstrom bei 0,3 m/s l/min ∅ Außen ∅ Innen ~ 2,4 ~ 143 ~ 3,6...
- Seite 18 Inbetriebnahme [Fachmann] Entlüften der Solaranlage nach Inbetriebnahme Entlüften Sie die Solaranlage zunächst täglich mittels des Entlüfterstopfens [j] und dann – je nach abgeschiedener Luftmenge – wöchentlich oder monatlich. So sichern Sie einen optimalen Betrieb der Solaranlage. Prüfen Sie nach dem Entlüften den Anlagendruck und erhöhen Sie diesen gegebenenfalls auf den vorgeschriebenen Betriebsdruck.
- Seite 19 Inbetriebnahme [Fachmann] Schließen Sie den Entleerhahn [g] bei laufender Befüllpumpe und erhöhen Sie den Anlagendruck auf ca. 5 bar. Der Anlagendruck kann am Manometer [e] abgelesen werden. Schließen Sie den Befüllhahn [d], siehe Abschnitt Funktionen des KFE-Hahns innerhalb der Sicherheitsgruppe, und schalten Sie die Pumpe der Spül- und Befüllstation ab.
- Seite 20 Inbetriebnahme [Fachmann] 15. Schließen Sie den Regler an das Stromnetz an und stellen Sie mit Hilfe der Regleranleitung die Solarkreispumpe im Handbetrieb auf EIN. 16. Lassen Sie die Solarkreispumpe auf höchster Drehzahlstufe mindestens 15 Minuten laufen. Entlüften Sie die Solaranlage währenddessen mehrfach am Entlüfterstopfen [j] des Luftfangs, SC5.14 bis die Solarflüssigkeit blasenfrei austritt.
- Seite 21 Inbetriebnahme [Fachmann] 4.3 Parameter des Reglers SC5.14 Die Parameter für Sensoren und Pumpen sind im Regler voreingestellt. Wenn Sie ein anderes System wählen und speichern, werden die Parameter auf Werkseinstellung zurückgesetzt. In diesem Fall müssen Sie die Parameter im Menü ändern. So gewährleisten Sie eine einwandfreie Funktion der Anlage.
- Seite 22 Wartung [Fachmann] 5 Wartung [Fachmann] WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen und die Solarflüssigkeit können Temperaturen von über 100 °C aufweisen. Die Solarflüssigkeit kann als Dampf austreten und zu Verbrühungen führen. Führen Sie Wartungsarbeiten nur bei Kollektortemperaturen unter 50 °C aus. ►...
- Seite 23 Wartung [Fachmann] 5.2 Wartungsarbeiten Machen Sie die Anlage für alle Austausch- oder Servicearbeiten an der Station drucklos. Ausgenommen hierbei ist der Austausch des Manometers. 1. Schließen Sie die Kugelhähne [a|b] und lassen Sie die Solarflüssigkeit am KFE-Hahn [g] ab. Achten Sie darauf, dass die Solarflüssigkeit in einem hitzebeständigen Behälter aufgefangen wird.
- Seite 24 Wartung [Fachmann] 5.3 Entleeren der Solaranlage 1. Schalten Sie den Regler aus und sichern Sie ihn gegen erneutes Einschalten. 2. Öffnen Sie die Schwerkraftbremsen im Vorlauf- und Rücklauf-Kugelhahn [a|b], indem Sie diese in 45° drehen, siehe Kap. 4.2. 3. Schließen Sie einen hitzebeständigen Schlauch an den KFE-Hahn [g] der Übertragungsstation an.
- Seite 25 Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf der Sicherheitsgruppe. Bitte senden Sie im Fall einer Reklamation das Inbetriebnahmeprotokoll vollständig ► ausgefüllt an uns zurück. 6.1 Ersatzteile Regler und Isolierung SolexMidi HZ (6095430) 07/2023 99609x4x0-mub-de - V05...
- Seite 26 Lieferumfang [Fachmann] Position Ersatzteil Artikelnummer Dichtungsset, 24.0 x 17.0 x 2.0, ¼", für Verschraubung ¾", 10 Stück N00030 Sicherheitsbalken DN 20, Kugelhahn KFE ½" N00461 Sicherheitsventil ½" x ¾", 6 bar N00300 Kugelhahn KFE ½", ¾" AG, ½" IG sd x ½" AG sd N00460 Manometer 0-6 bar, G ¼"...
- Seite 27 Lieferumfang [Fachmann] 6.2 Ersatzteile Hydraulik SolexMidi HZ (6095430) 07/2023 99609x4x0-mub-de - V05...
- Seite 28 Lieferumfang [Fachmann] Position Ersatzteil Artikelnummer Vorlaufkugelhahn DN 20, ¾" IG x ¾" IG, mit Solar-SKB N00291 Dichtungsset, 30.0 x 21.0 x 2.0, ½", für Verschraubung 1", 10 Stück N00024 FlowRotor DN 20, 2 - 50 l/min, mit Dichtung und Anschlussleitung N00287 Rücklaufkugelhahn DN 20, ¾"...
- Seite 29 Lieferumfang [Fachmann] 6.3 Ersatzteile Regler und Isolierung SolexMaxi HZ (6096460) 07/2023 99609x4x0-mub-de - V05...
- Seite 30 Lieferumfang [Fachmann] Position Ersatzteil Artikelnummer Dichtungsset, 24.0 x 17.0 x 2.0, ¼", für Verschraubung ¾", 10 Stück N00030 Sicherheitsbalken DN 20, Kugelhahn KFE ½" N00461 Sicherheitsventil ½" x ¾", 6 bar N00300 Kugelhahn KFE ½", ¾" AG, ½" IG sd x ½" AG sd N00460 Manometer 0-6 bar, G ¼"...
- Seite 31 Lieferumfang [Fachmann] 6.4 Ersatzteile Hydraulik SolexMaxi HZ (6096460) 07/2023 99609x4x0-mub-de - V05...
- Seite 32 Lieferumfang [Fachmann] Position Ersatzteil Artikelnummer Vorlaufkugelhahn DN 25, 1" IG x 1" IG, mit Solar-SKB N00305? Dichtungsset, 30.0 x 21.0 x 2.0, ½", für Verschraubung 1", 10 Stück N00024 FlowRotor DN 25, 2 - 50 l/min, mit Dichtung und Anschlussleitung N00200 Rücklaufkugelhahn DN 25, F 1"...
- Seite 33 Technische Daten 7 Technische Daten Abmessungen SolexMidi HZ SolexMaxi HZ Höhe (gesamt) 795 mm 829 mm Breite (gesamt) 662 mm 662 mm Tiefe (gesamt) 298 mm 298 mm Achsabstand, VL/RL 120 mm 120 mm Rohranschlüsse primär ¾" IG 1" IG Rohranschlüsse sekundär...
- Seite 34 Technische Daten Abmessungen SolexMidi HZ SolexMaxi HZ Dichtungen EPDM Schwerkraftbremsen Messing Isolierung EPP, λ = 0,041 W/(m K) 7.1 Maßzeichnung SolexMidi HZ 7.2 Maßzeichnung SolexMaxi HZ 99609x4x0-mub-de - V05 07/2023...
- Seite 35 Technische Daten 7.3 Druckverlust- und Pumpenkennlinien SolexMidi HZ 7.4 Druckverlust- und Pumpenkennlinien SolexMaxi HZ 07/2023 99609x4x0-mub-de - V05...
- Seite 36 Funktion Schwerkraftbremsen [Fachmann] 8 Funktion Schwerkraftbremsen [Fachmann] Die Schwerkraftbremsen in dieser Station verhindern innerhalb ihres Einsatzbereiches unerwünschte Schwerkraftzirkulation. Die Funktionsfähigkeit der Schwerkraftbremsen ist abhängig: von der Anlagenhöhe ● von der Temperaturdifferenz zwischen Speicher und Kollektor ● vom verwendeten Wärmeträgermedium ● Im unten stehenden Diagramm können Sie ablesen, ob die integrierten Schwerkraftbremsen der Station für Ihre Anlage ausreichen.
- Seite 37 Funktion Schwerkraftbremsen [Fachmann] Ergebnis: Die Schwerkraftbremsen verhindern Schwerkraftzirkulation bis zu einer Temperaturdifferenz von ca. 62 K. Bei einer höheren Temperaturdifferenz zwischen Kollektor und Speicher ist der Dichteunterschied der Solarflüssigkeit so groß, dass die Schwerkraftbremsen aufgedrückt werden. Sie wollen es genau wissen? Die Dichte der Solarflüssigkeit nimmt mit steigender Temperatur stark ab.
- Seite 38 Entsorgung 9 Entsorgung HINWEIS Elektro- und Elektronikgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Sofern das alte Elektro- bzw.
- Seite 39 Inbetriebnahmeprotokoll 10 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² Anlagenhöhe m (Höhendifferenz zwischen Station und Kollektorfeld) Rohrleitung Durchmesser = Länge = Entlüftung (Kollektorfeld) nicht vorhanden entlüftet Handentlüfter Automatikentlüfter Airstop (Station) entlüftet Wärmeträger (Typ) % Glykol Seriennummern Frostschutz (geprüft bis): °C Volumenstrom Station...
