PAW GmbH & Co. KG
Böcklerstr. 11, 31789 Hameln, Germany
Tel: +49-5151-9856-0, Fax: +49-5151-9856-98
E-Mail: info@paw.eu, Web: www.paw.eu
01/2023

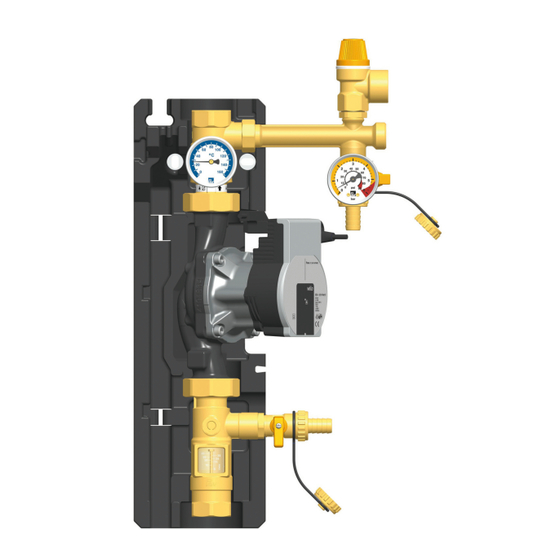

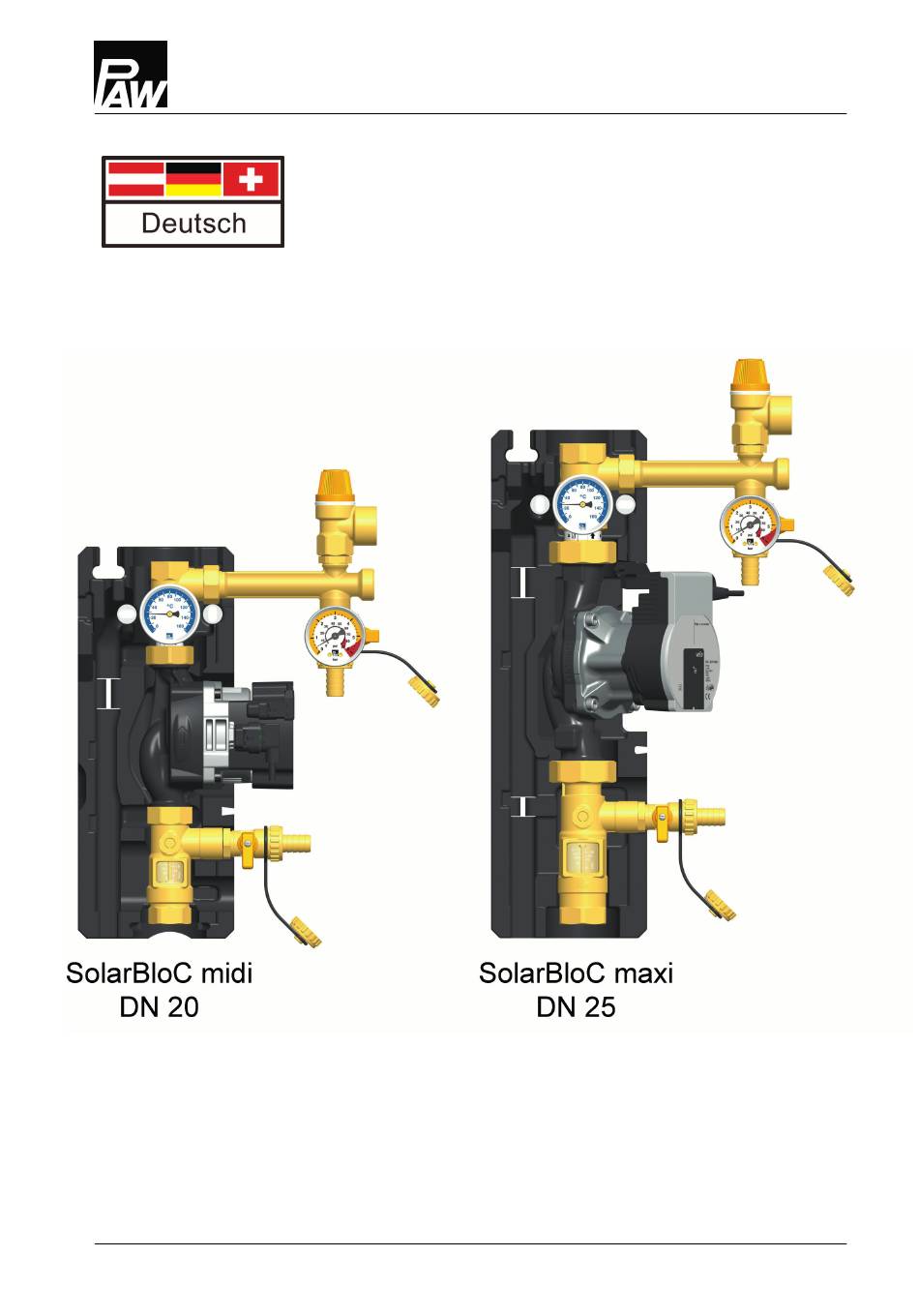

Montage- und Bedienungsanleitung
Rücklaufstation
SolarBloC® midi Basic - DN 20
SolarBloC® maxi Basic - DN 25
9976x0210x-mub-de - V02
1
Werbung
Verwandte Anleitungen für PAW SolarBloC midi Basic
Inhaltszusammenfassung für PAW SolarBloC midi Basic
- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, 31789 Hameln, Germany Tel: +49-5151-9856-0, Fax: +49-5151-9856-98 E-Mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung Rücklaufstation SolarBloC® midi Basic - DN 20 SolarBloC® maxi Basic - DN 25 01/2023 9976x0210x-mub-de - V02...
- Seite 2 SolarBloC® maxi Basic DN 25..................21 SolarBloC® maxi Basic DN 25 für Grundfos Solar PML und Wilo Para MAXO..23 Technische Daten......................25 Maßzeichnung SolarBloC midi Basic DN 20..............26 Maßzeichnung SolarBloC maxi Basic DN 25............. 26 Druckverlust- und Pumpenkennlinien SolarBloC® midi Basic DN 20..... 27 Druckverlust- und Pumpenkennlinien SolarBloC®...
- Seite 3 Allgemeines 1 Allgemeines Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Bewahren Sie diese Anleitung zum späteren Gebrauch in der Nähe der Anlage auf. 1.1 Zu dieser Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung der Rücklaufstationen SolarBloC®...
- Seite 4 Berücksichtigung der in dieser Anleitung angegebenen technischen Grenzwerte verwendet werden. Bauartbedingt darf sie nur wie in dieser Anleitung beschrieben montiert und betrieben werden! Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit der Solarstation. Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungsansprüche.
- Seite 5 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ●...
- Seite 6 Sicherheitshinweise VORSICHT Personen- und Sachschaden durch Überdruck! Durch Schließen beider Kugelhähne im Primärkreis trennen Sie die Sicherheitsgruppe vom Wärmetauscher. Durch das Aufheizen des Speichers können hohe Drücke entstehen, die zu Sach- und Personenschaden führen können! Schließen Sie die Kugelhähne nur im Service-Fall. ►...
- Seite 7 Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] WARNUNG Sachschaden durch hohe Temperaturen! Da der Wärmeträger in Kollektornähe sehr heiß sein kann, muss die Armaturengruppe mit ausreichendem Abstand zum Kollektorfeld installiert werden. Zum Schutz des Ausdehnungsgefäßes ist gegebenenfalls ein Vorschaltgefäß erforderlich. Zubehör: Schneidringverschraubung 1.
- Seite 8 Montage und Installation [Fachmann] 1. Entnehmen Sie die Station aus der Verpackung. 2. Ziehen Sie die vordere Isolierschale ab. 3. Nur für Version mit Wilo Maxo / Grundfos Solar PML: Montieren Sie zur Komplettierung und vor Inbetriebnahme die beigelegte Sicherheitsgruppe. Schrauben Sie dazu die Überwurfmutter (1) des Sicherheitsbalkens unter Verwendung der entsprechenden Dichtung (2) auf das Distanzstück (3).
- Seite 9 Montage und Installation [Fachmann] 6. Verrohren Sie die Solarstation mit der Anlage ① Rücklauf zum Kollektorfeld ③ Rücklauf vom Speicher Alle Verschraubungen sind als ¾" Innengewinde ausgeführt. 7. Damit ungewollte Zirkulation verhindert wird, ist zwingend eine zusätzliche Schwerkraftbremse ④ bauseits in den Vorlauf zu montieren. Schließen Sie die Anschlussleitung für das Ausdehnungsgefäß...
- Seite 10 Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Beachten Sie die folgenden Sicherheitshinweise zur Inbetriebnahme der Station: WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen können über 100 °C heiß werden. Deshalb darf die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. Beachten Sie, dass bei zu hohem Anlagendruck heißer Wärmeträger aus den Sicherheitsventilen austritt! Beim Entlüften kann der Wärmeträger als Dampf austreten und zu Verbrühungen führen!
- Seite 11 Inbetriebnahme [Fachmann] 4.1 Spülen und Befüllen des Solarkreises Die zum Spülen und Befüllen erforderlichen Befüll- und Entleerhähne sind in der Solarstation integriert. Achten Sie darauf, dass eventuell in dem Solarsystem vorhandene Schmutzteilchen nicht in das Ausdehnungsgefäß eingespült werden. Trennen Sie hierzu ggf. das Ausdehnungsgefäß während des Spülens und Befüllens vom Solarkreis und benutzen Sie nur Spül- und Befüllstationen mit entsprechenden Feinfiltern.
- Seite 12 Inbetriebnahme [Fachmann] Funktionen des KFE-Hahns innerhalb der Sicherheitsgruppe Stellung Funktion Stellung geschlossen (Station in Betrieb): Befüll- und Spül-Kreis geschlossen. Manometer zeigt Anlagendruck. Stellung geöffnet (Befüll- und Spülvorgänge): Befüll- und Spül-Kreis offen. Manometer zeigt Druck. Stellung Wartung (Wartungsarbeiten): Befüll- und Spül-Kreis geschlossen. Manometer zeigt, nach Demontage der Kappe, keinen Druck.
- Seite 13 Inbetriebnahme [Fachmann] 4.2 Vorbereitung zum Spülen Der Solarkreis wird in Flussrichtung gespült. 1. Trennen Sie das Ausdehnungsgefäß von der Solaranlage. Beachten Sie hierzu die gesonderte Anleitung des Ausdehnungsgefäßes! 2. Schließen Sie den Rücklauf-Kugelhahn [1.2] (90°, siehe Kap. 4.1). 3. Der Kugelhahn [3.1] am Flowmeter muss geöffnet sein.
- Seite 14 Inbetriebnahme [Fachmann] 5. Schließen Sie den Entleerhahn [3.2] bei laufender Befüllpumpe und erhöhen Sie den Anlagendruck auf ca. 5 bar. Der Anlagendruck kann am Manometer abgelesen werden. Schließen Sie den Befüllhahn [1.4], indem Sie ihn in Position geschlossen stellen (siehe Kap. 4.1) und schalten Sie die Pumpe der Spül- und Befüllstation ab.
- Seite 15 Inbetriebnahme [Fachmann] 4.4 Einstellen der Solaranlage 1. Stellen Sie die gewünschte Drehzahl der Solarpumpe in Abhängigkeit des erforderlichen Volumenstroms ein. Bei Bedarf kann der Volumenstrom über den Kugelhahn [3.1] eingedrosselt werden (nur erforderlich, wenn die Pumpe nicht drehzahlgeregelt ist). Für die korrekte Einstellung des Volumenstroms sind die Angaben des Kollektorherstellers zu berücksichtigen.
- Seite 16 Wartung [Fachmann] 5 Wartung [Fachmann] WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen und die Solarflüssigkeit können Temperaturen von über 100 °C aufweisen. Die Solarflüssigkeit kann als Dampf austreten und zu Verbrühungen führen. Führen Sie Wartungsarbeiten nur bei Kollektortemperaturen unter 50 °C aus. ►...
- Seite 17 Wartung [Fachmann] 5.2 Entleeren der Solaranlage 1. Schalten Sie den Regler aus und sichern Sie ihn gegen erneutes Einschalten. 2. Öffnen Sie die Schwerkraftbremse im Rücklaufkugelhahn [1.2], indem Sie den Kugelhahn in 45°-Stellung drehen (siehe Kap. 4.1). Öffnen Sie die ggf. im Vorlauf vorhandene Schwerkraftbremse.
- Seite 18 Wartung [Fachmann] 5.3 Demontage 1. Entleeren Sie die Solaranlage wie oben beschrieben. 2. Trennen Sie die Rohrverbindungen zur Solaranlage. 3. Ziehen Sie die Clip-Federn mit einem Schraubendreher seitlich heraus, um die Solarstation von den Haltern abzunehmen. 4. Ziehen Sie die Station nach vorne ab. 9976x0210x-mub-de - V02 01/2023...
- Seite 19 Lieferumfang [Fachmann] 6 Lieferumfang [Fachmann] HINWEIS Seriennummer Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf der Sicherheitsgruppe. Bitte senden Sie im Fall einer Reklamation das Inbetriebnahmeprotokoll vollständig ► ausgefüllt an uns zurück. 6.1 SolarBloC® midi Basic DN 20 01/2023 9976x0210x-mub-de - V02...
- Seite 20 Lieferumfang [Fachmann] Position Ersatzteil Artikelnummer Sicherheitsventil ½" x ¾", 6 bar N00300 Manometer 0-6 bar, G ¼" axial; d = 50 mm, 130°C N00337 Alternative Pumpen: Wilo Para ST 15/7 N00150 Wilo Para ST 15/13 N00299 Grundfos UMP3 Solar 15-75 N00025 Grundfos UMP3 Solar 15-145 N00215...
- Seite 21 Lieferumfang [Fachmann] 6.2 SolarBloC® maxi Basic DN 25 Position Ersatzteil Artikelnummer Sicherheitsventil ½" x ¾", 6 bar N00300 Manometer 0-6 bar, G ¼" axial; d = 50 mm, 130°C N00337 Überwurfmutter G 1½", SW 52 N00269 01/2023 9976x0210x-mub-de - V02...
- Seite 22 Lieferumfang [Fachmann] Position Ersatzteil Artikelnummer Alternative Pumpen: Wilo Para ST 25/8 N00263 Grundfos UPM3 Solar 25-75 N00035 Grundfos UPM3 Solar 25-145 N00304 Flowmeter 1", 5-40 l/min, 1½" Ü-Mutter x 1" IG x ½" IG mit KFE-Hahn N00227 und Dichtung Dichtungsset, 10 Stück, 1", für Verschraubung 1½" N00036 Zeigerthermometer, blaue Skala, d=50 mm, 0-160 °C N00194...
- Seite 23 Lieferumfang [Fachmann] 6.3 SolarBloC® maxi Basic DN 25 für Grundfos Solar PML und Wilo Para MAXO Position Ersatzteil Artikelnummer Dichtungsset 24.0 x 17.0 x 2.0, ¼", für Verschraubung ¾", 10 Stück N00030 Sicherheitsventil ½" x ¾", 6 bar N00300 Manometer 0-6 bar, G ¼" axial; d = 50 mm, 130°C N00337 Überwurfmutter G 1½", SW 52 N00269...
- Seite 24 Lieferumfang [Fachmann] Position Ersatzteil Artikelnummer Dichtungsset, 44.0 x 32.0 x 2.0, 1", für Verschraubung 1½", 10 Stück N00036 Alternative Pumpen: Wilo Para MAXO 25-180-11-F02 N00253 Grundfos Solar PML 25-145 N00226 Flowmeter 1", 5-40 l/min, 1½" Ü-Mutter x 1" IG x ½" IG mit KFE-Hahn N00227 und Dichtung Rücklaufkugelhahn DN 25, F1“...
- Seite 25 Technische Daten 7 Technische Daten Abmessungen SolarBloC® midi DN 20 SolarBloC® maxi DN 25 Höhe (mit Sicherheitsventil) 383 mm 474 mm Breite (mit KFE-Hahn) 244 mm 246 mm / 286 mm (Wilo MAXO und Grundfos Solar PML) Tiefe (inkl. Isolierung) 150 mm 155 mm Rohranschlüsse...
- Seite 26 Technische Daten 7.1 Maßzeichnung SolarBloC midi Basic DN 20 7.2 Maßzeichnung SolarBloC maxi Basic DN 25 9976x0210x-mub-de - V02 01/2023...
- Seite 27 Technische Daten 7.3 Druckverlust- und Pumpenkennlinien SolarBloC® midi Basic DN 20 7.4 Druckverlust- und Pumpenkennlinien SolarBloC® maxi Basic DN 25 01/2023 9976x0210x-mub-de - V02...
- Seite 28 Funktion Schwerkraftbremsen [Fachmann] 8 Funktion Schwerkraftbremsen [Fachmann] Die Schwerkraftbremsen in dieser Station verhindern innerhalb ihres Einsatzbereiches unerwünschte Schwerkraftzirkulation. Die Funktionsfähigkeit der Schwerkraftbremsen ist abhängig: von der Anlagenhöhe ● von der Temperaturdifferenz zwischen Speicher und Kollektor ● vom verwendeten Wärmeträgermedium ● Im unten stehenden Diagramm können Sie ablesen, ob die integrierten Schwerkraftbremsen der Station für Ihre Anlage ausreichen.
- Seite 29 Funktion Schwerkraftbremsen [Fachmann] Ergebnis: Die Schwerkraftbremsen verhindern Schwerkraftzirkulation bis zu einer Temperaturdifferenz von ca. 62 K. Bei einer höheren Temperaturdifferenz zwischen Kollektor und Speicher ist der Dichteunterschied der Solarflüssigkeit so groß, dass die Schwerkraftbremsen aufgedrückt werden. Sie wollen es genau wissen? Die Dichte der Solarflüssigkeit nimmt mit steigender Temperatur stark ab.
- Seite 30 Entsorgung 9 Entsorgung HINWEIS Elektro- und Elektronikgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Sofern das alte Elektro- bzw.
- Seite 31 Inbetriebnahmeprotokoll 10 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² Anlagenhöhe m (Höhendifferenz zwischen Station und Kollektorfeld) Rohrleitung Durchmesser = Länge = Entlüftung (Kollektorfeld) Handentlüfter Automatikentlüfter nein entlüftet Luftfang (Station) entlüftet Wärmeträger (Typ) % Glykol Seriennummern Frostschutz (geprüft bis): °C Volumenstrom Station...
- Seite 32 PAW GmbH & Co. KG Böcklerstr. 11 Art.Nr. 9976x0210x-mub-de 31789 Hameln, Germany Original-Anleitung www.paw.eu Technische Änderungen vorbehalten! Tel: +49-5151-9856-0 Printed in Germany – Copyright by PAW GmbH & Co. KG Fax: +49-5151-9856-98 01/2023 9976x0210x-mub-de - V02...
