PAW GmbH & Co. KG
Böcklerstraße 11, 31789 Hameln, Germany
Tel: +49-5151-9856-0, Fax: +49-5151-9856-98
E-Mail: info@paw.eu, Web: www.paw.eu

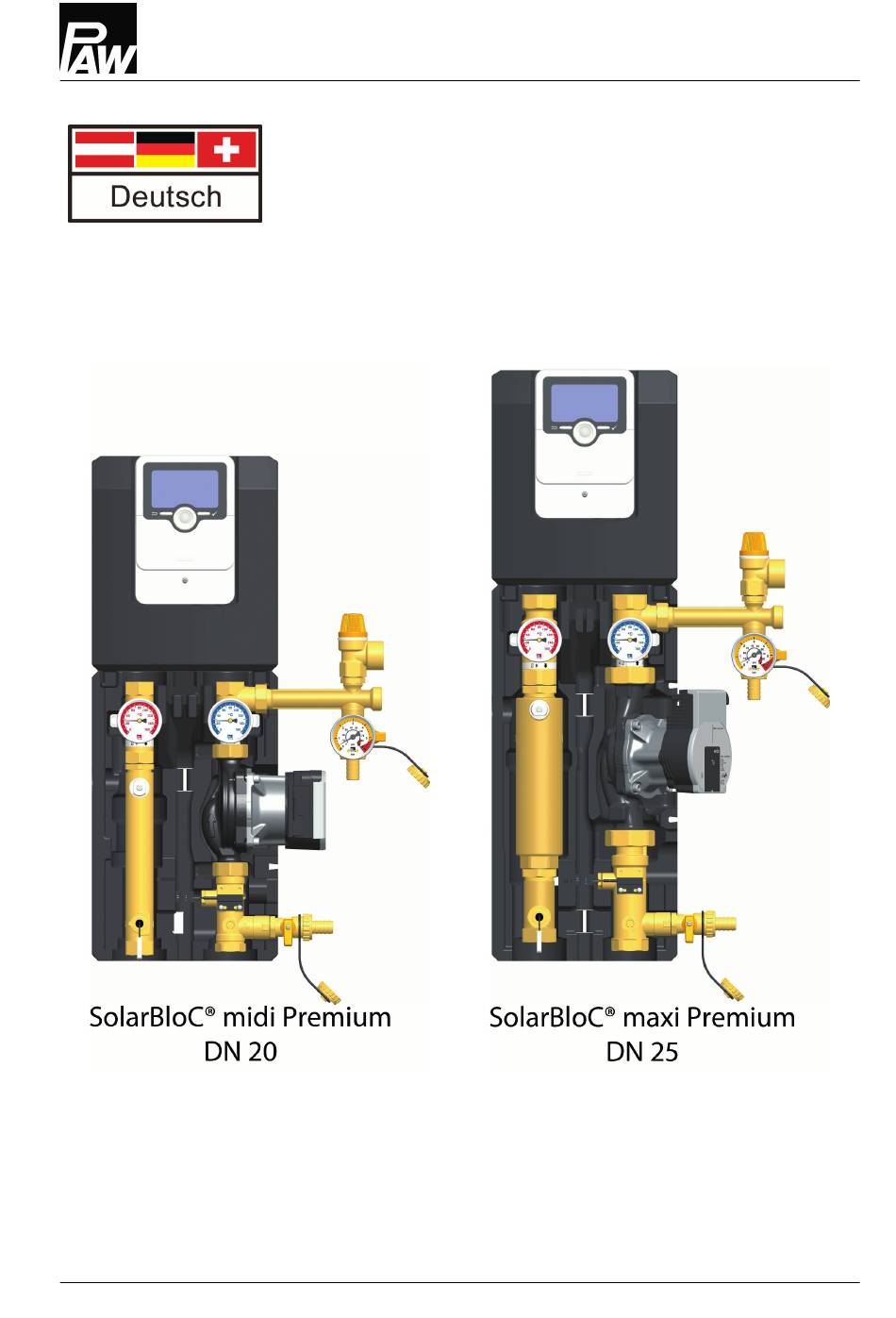

Montage- und Bedienungsanleitung
Solarstationen

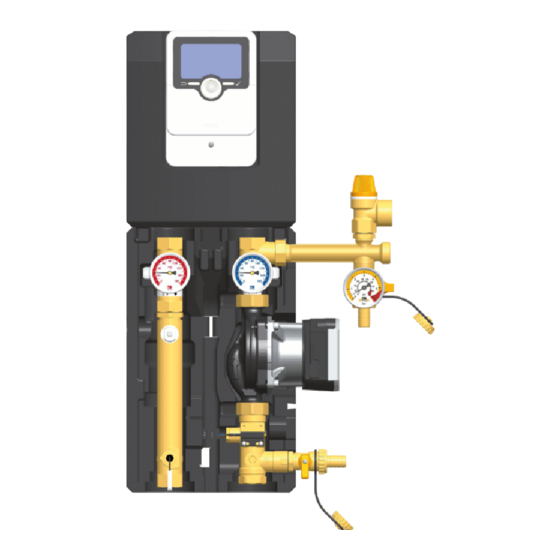

SolarBloC® midi Premium - DN 20
SolarBloC® maxi Premium - DN 25
mit Regler SC3.5
03/2023
997x3313x-mub-de - V01
1
Werbung
Verwandte Anleitungen für PAW SolarBloC midi Premium
Inhaltszusammenfassung für PAW SolarBloC midi Premium
- Seite 1 PAW GmbH & Co. KG Böcklerstraße 11, 31789 Hameln, Germany Tel: +49-5151-9856-0, Fax: +49-5151-9856-98 E-Mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung Solarstationen SolarBloC® midi Premium - DN 20 SolarBloC® maxi Premium - DN 25 mit Regler SC3.5 03/2023 997x3313x-mub-de - V01...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines.........................4 Zu dieser Anleitung....................4 Zu diesem Produkt..................... 4 Bestimmungsgemäße Verwendung................. 5 Sicherheitshinweise....................6 Montage und Installation [Fachmann]..............8 Inbetriebnahme [Fachmann]..................12 Spülen und Befüllen des Solarkreises...............13 Vorbereitung zum Spülen..................16 Spülen und Befüllen....................16 Inbetriebnahme und Einstellung des Reglers SC3.5..........19 Wärmemengenzählung....................21 Wartung [Fachmann]....................22 Wechsel des Temperatursensors am Airstop............
- Seite 3 Inhaltsverzeichnis Entsorgung........................38 Inbetriebnahmeprotokoll..................39 03/2023 997x3313x-mub-de - V01...
- Seite 4 Allgemeines 1 Allgemeines Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Bewahren Sie diese Anleitung zum späteren Gebrauch in der Nähe der Anlage auf. 1.1 Zu dieser Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung der Solarstation SolarBloC®.
- Seite 5 Sie darf bauartbedingt nur vertikal mit Förderrichtung der Pumpe nach oben montiert und betrieben werden! Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit der Solarstation. Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungsansprüche. Bei Sonnenschein heizen sich die Kollektoren sehr stark auf.
- Seite 6 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ●...
- Seite 7 Sicherheitshinweise VORSICHT Personen- und Sachschaden durch Überdruck! Durch Schließen beider Kugelhähne im Primärkreis trennen Sie die Sicherheitsgruppe vom Wärmetauscher. Durch das Aufheizen des Speichers können hohe Drücke entstehen, die zu Sach- und Personenschaden führen können! Schließen Sie die Kugelhähne nur im Service-Fall. ►...
- Seite 8 Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] WARNUNG Sachschaden durch hohe Temperaturen! Da der Wärmeträger in Kollektornähe sehr heiß sein kann, muss die Armaturengruppe mit ausreichendem Abstand zum Kollektorfeld installiert werden. Zum Schutz des Ausdehnungsgefäßes ist gegebenenfalls ein Vorschaltgefäß erforderlich. Zubehör: Schneidringverschraubung 1.
- Seite 9 Montage und Installation [Fachmann] 1. Entnehmen Sie die Station aus der Verpackung. 2. Ziehen Sie die vordere Isolierschale ab. 3. Nur für Version mit Wilo Maxo / Grundfos Solar PML: Montieren Sie zur Komplettierung und vor Inbetriebnahme die beigelegte Sicherheitsgruppe. Schrauben Sie dazu die Überwurfmutter (1) des Sicherheitsbalkens unter Verwendung der entsprechenden Dichtung (2) auf das Distanzstück (3).
- Seite 10 Montage und Installation [Fachmann] 6. Verrohren Sie die Solarstation mit der Anlage ① Rücklauf zum Kollektorfeld ③ Rücklauf vom Speicher ④ Vorlauf zum Speicher ⑤ Vorlauf vom Kollektorfeld 7. Schließen Sie die Anschlussleitung für das Ausdehnungsgefäß an [1.5] an und befestigen Sie die Halterung für das Ausdehnungsgefäß.
- Seite 11 Montage und Installation [Fachmann] WARNUNG Gefahr für Leib und Leben durch Stromschlag! Ziehen Sie vor elektrischen Arbeiten am Regler den Netzstecker! ► Stecken Sie den Netzstecker des Reglers erst nach Abschluss aller ► Installationsarbeiten, Spülen und Befüllen in eine Steckdose. So verhindern Sie ein unbeabsichtigtes Anlaufen der Motoren.
- Seite 12 Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Beachten Sie die folgenden Sicherheitshinweise zur Inbetriebnahme der Station: WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen können über 100 °C heiß werden. Deshalb darf die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. Beachten Sie, dass bei zu hohem Anlagendruck heißer Wärmeträger aus den Sicherheitsventilen austritt! Beim Entlüften kann der Wärmeträger als Dampf austreten und zu Verbrühungen führen!
- Seite 13 Inbetriebnahme [Fachmann] 4.1 Spülen und Befüllen des Solarkreises Die zum Spülen und Befüllen erforderlichen Befüll- und Entleerhähne sind in der Solarstation integriert. Achten Sie darauf, dass eventuell in dem Solarsystem vorhandene Schmutzteilchen nicht in das Ausdehnungsgefäß eingespült werden. Trennen Sie hierzu ggf. das Ausdehnungsgefäß während des Spülens und Befüllens vom Solarkreis und benutzen Sie nur Spül- und Befüllstationen mit entsprechenden Feinfiltern.
- Seite 14 Inbetriebnahme [Fachmann] Funktionen des KFE-Hahns innerhalb der Sicherheitsgruppe Stellung Funktion Stellung geschlossen (Station in Betrieb): Befüll- und Spül-Kreis geschlossen. Manometer zeigt Anlagendruck. Stellung geöffnet (Befüll- und Spülvorgänge): Befüll- und Spül-Kreis offen. Manometer zeigt Druck. Stellung Wartung (Wartungsarbeiten): Befüll- und Spül-Kreis geschlossen. Manometer zeigt, nach Demontage der Kappe, keinen Druck.
- Seite 15 Inbetriebnahme [Fachmann] Airstop Der Airstop (Luftfang mit Handentlüfter) dient zur Entlüftung der Solaranlage. Um eine einwandfreie Entlüftung des Solarkreises zu gewährleisten, muss die Strömungsgeschwindigkeit im Vorlauf mindestens 0,3 m/s betragen. Rohrdurchmesser [mm] Volumenstrom bei 0,3 m/s l/min ∅ Innen ∅ Außen ~ 2,4 ~ 143 ~ 217...
- Seite 16 Inbetriebnahme [Fachmann] 4.2 Vorbereitung zum Spülen Der Solarkreis wird in der Flussrichtung gespült. 1. Trennen Sie das Ausdehnungsgefäß von der Solaranlage. Beachten Sie hierzu die gesonderte Anleitung des Ausdehnungsgefäßes! 2. Stellen Sie die Schwerkraftbremse im Vorlauf- Kugelhahn [5.2] auf Betrieb (0°, siehe Kap. 4.1). 3.
- Seite 17 Inbetriebnahme [Fachmann] 3. Um die Pumpenstrecke zu spülen und zu entlüften, öffnen Sie langsam die Schwerkraftbremse im Rücklaufkugelhahn [1.2] (0°, siehe Kap. 4.1). 4. Schließen Sie den Entleerhahn [3.2] bei laufender Befüllpumpe und erhöhen Sie den Anlagendruck auf ca. 5 bar. Der Anlagendruck kann am Manometer abgelesen werden.
- Seite 18 Inbetriebnahme [Fachmann] 10. Schließen Sie den Regler an das Stromnetz an und stellen Sie mit Hilfe der Regleranleitung die Solarkreispumpe im Handbetrieb auf Max. Lassen Sie die Solarkreispumpe auf höchster Drehzahlstufe mindestens 15 Minuten laufen. Entlüften Sie die Solaranlage währenddessen mehrfach am Entlüfterstopfen des Luftfangs, bis die Solarflüssigkeit blasenfrei austritt (siehe Kap.
- Seite 19 Inbetriebnahme [Fachmann] 4.4 Inbetriebnahme und Einstellung des Reglers SC3.5 Der Regler ist in Abhängigkeit der Pumpenstecker vorverkabelt: Pumpenanschlussleitung an R1 PWM Signalleitung an PWM A Netzanschluss an L, N, Schutzleiter Anschlussleitung für Vor- und Rücklauftemperaturen an S4 und S5 Anschlussleitung für Volumenstrom an S7 Der Regler ist auf 4 solare Grundsysteme vorprogrammiert.
- Seite 20 Inbetriebnahme [Fachmann] Wenn ein anderes System gewählt wird, müssen eventuell weitere Sensoren und Schaltelemente angeschlossen werden. Beachten Sie dazu bitte die separate Anleitung des Reglers! Der Regler durchläuft zuerst eine Initialisierungsphase, anschließend beginnt die Inbetriebnahme, bei welcher die wichtigsten Einstellungen nach folgendem Schema getätigt werden: Quelle Bild: Resol Die Vorlauf- und Rücklaufsensoren (S4 und S5) sind in der Werkseinstellung nicht enthalten.
- Seite 21 Inbetriebnahme [Fachmann] 4.5 Wärmemengenzählung Der Regler bietet die Möglichkeit eine Wärmemengenzählung aus Vorlauf-, Rücklaufsensoren (S4 und S5) und eines Volumenstromsensors (S7) durchzuführen. Dazu wechseln Sie in das Menü WMZ und nehmen dabei folgende Einstellungen vor: Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung Sen.-Vorl.
- Seite 22 Wartung [Fachmann] 5 Wartung [Fachmann] WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen und die Solarflüssigkeit können Temperaturen von über 100 °C aufweisen. Die Solarflüssigkeit kann als Dampf austreten und zu Verbrühungen führen. Führen Sie Wartungsarbeiten nur bei Kollektortemperaturen unter 50 °C aus. ►...
- Seite 23 Wartung [Fachmann] 5.2 Austausch / Ausrichtung des Manometers 1. Schalten Sie den Regler aus und sichern Sie ihn gegen erneutes Einschalten. 2. Vergewissern Sie sich, dass der Hahn [1.4] mit einer Kappe verschlossen ist. 3. Stellen Sie den Hahn [1.4] in Stellung Wartung, entfernen Sie dazu die Anschlagschraube, siehe Kap.
- Seite 24 Wartung [Fachmann] 5.3 Entleeren der Solaranlage 1. Schalten Sie den Regler aus und sichern Sie ihn gegen erneutes Einschalten. 2. Öffnen Sie die Schwerkraftbremsen im Vorlauf- und Rücklauf-Kugelhahn [5.2|1.2], indem Sie diese in Position 45° drehen (siehe Kap. 4.1). 3. Schließen Sie einen hitzebeständigen Schlauch am tiefsten Entleerhahn der Solaranlage an (ggf.
- Seite 25 Wartung [Fachmann] 5.4 Demontage 1. Entleeren Sie die Solaranlage wie oben beschrieben. 2. Trennen Sie die Rohrverbindungen zur Solaranlage. 3. Ziehen Sie die Clip-Federn mit einem Schraubendreher seitlich heraus, um die Solarstation von den Haltern abzunehmen. 4. Ziehen Sie die Station nach vorne ab. 03/2023 997x3313x-mub-de - V01...
- Seite 26 Lieferumfang [Fachmann] 6 Lieferumfang [Fachmann] HINWEIS Seriennummer Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf der Sicherheitsgruppe. Bitte senden Sie im Fall einer Reklamation das Inbetriebnahmeprotokoll vollständig ► ausgefüllt an uns zurück. 6.1 SolarBloC® midi Premium DN 20 997x3313x-mub-de - V01 03/2023...
- Seite 27 Lieferumfang [Fachmann] Position Ersatzteil Artikelnummer Regler SC3.5 mit Kabelbaum, SuperSeal N00407 Regler SC3.5 mit Kabelbaum, Molex N00408 Sicherheitsventil ½" x ¾", 6 bar N00300 Manometer 0-6 bar, G ¼" axial; d = 50 mm, 130°C N00337 Dichtungsset, 30.0 x 21.0 x 2.0, ½", für Verschraubung 1", 10 Stück N00024 Alternative Pumpen: Wilo Para ST 15/7...
- Seite 28 Lieferumfang [Fachmann] 6.2 SolarBloC® maxi Premium DN 25 997x3313x-mub-de - V01 03/2023...
- Seite 29 Lieferumfang [Fachmann] Position Ersatzteil Artikelnummer Regler SC3.5 mit Kabelbaum, SuperSeal N00407 Regler SC3.5 mit Kabelbaum, Molex N00408 Sicherheitsventil ½" x ¾", 6 bar N00300 Manometer 0-6 bar, G ¼" axial; d = 50 mm, 130°C N00337 Überwurfmutter G 1½", SW 52 N00269 Dichtungsset, 10 Stück, 1", für Verschraubung 1½"...
- Seite 30 Lieferumfang [Fachmann] 6.3 SolarBloC® maxi Premium DN 25 für Grundfos Solar PML und Wilo Para MAXO 997x3313x-mub-de - V01 03/2023...
- Seite 31 Lieferumfang [Fachmann] Position Ersatzteil Artikelnummer Regler SC3.5 mit Kabelbaum, SuperSeal N00407 Regler SC3.5 mit Kabelbaum, Molex N00408 Dichtungsset 24.0 x 17.0 x 2.0, ¼", für Verschraubung ¾", 10 Stück N00030 Sicherheitsventil ½" x ¾", 6 bar N00300 Manometer 0-6 bar, G ¼" axial; d = 50 mm, 130°C N00337 Zeigerthermometer, blaue Skala, d=50 mm, 0-160 °C N00194...
- Seite 32 Montage der Isolierung 7 Montage der Isolierung 997x3313x-mub-de - V01 03/2023...
- Seite 33 Technische Daten 8 Technische Daten Abmessungen SolarBloC® midi (DN 20) SolarBloC® maxi (DN 25) Höhe (mit Regler) 557 mm 652 mm Breite (gesamt) 322 mm 324 mm / 364 mm (Wilo MAXO und Grundfos Solar PML) Tiefe (gesamt) 150 mm 158 mm Achsabstand, Vorlauf/Rücklauf 100 mm...
- Seite 34 Technische Daten Abmessungen SolarBloC® midi (DN 20) SolarBloC® maxi (DN 25) Schwerkraftbremsen Messing Isolierung EPP, λ = 0,041 W/(m K) 8.1 Maßzeichnung SolarBloC® midi Premium (DN 20) 8.2 Maßzeichnung SolarBloC® maxi Premium (DN 25) 997x3313x-mub-de - V01 03/2023...
- Seite 35 Technische Daten 8.3 Druckverlust- und Pumpenkennlinien SolarBloC® midi Premium (DN 20) 8.4 Druckverlust- und Pumpenkennlinien SolarBloC® maxi Premium (DN 25) 03/2023 997x3313x-mub-de - V01...
- Seite 36 Funktion Schwerkraftbremsen [Fachmann] 9 Funktion Schwerkraftbremsen [Fachmann] Die Schwerkraftbremsen in dieser Station verhindern innerhalb ihres Einsatzbereiches unerwünschte Schwerkraftzirkulation. Die Funktionsfähigkeit der Schwerkraftbremsen ist abhängig: von der Anlagenhöhe ● von der Temperaturdifferenz zwischen Speicher und Kollektor ● vom verwendeten Wärmeträgermedium ● Im unten stehenden Diagramm können Sie ablesen, ob die integrierten Schwerkraftbremsen der Station für Ihre Anlage ausreichen.
- Seite 37 Funktion Schwerkraftbremsen [Fachmann] Ergebnis: Die Schwerkraftbremsen verhindern Schwerkraftzirkulation bis zu einer Temperaturdifferenz von ca. 62 K. Bei einer höheren Temperaturdifferenz zwischen Kollektor und Speicher ist der Dichteunterschied der Solarflüssigkeit so groß, dass die Schwerkraftbremsen aufgedrückt werden. Sie wollen es genau wissen? Die Dichte der Solarflüssigkeit nimmt mit steigender Temperatur stark ab.
- Seite 38 Entsorgung 10 Entsorgung HINWEIS Elektro- und Elektronikgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Sofern das alte Elektro- bzw.
- Seite 39 Inbetriebnahmeprotokoll 11 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² Anlagenhöhe m (Höhendifferenz zwischen Station und Kollektorfeld) Rohrleitung Durchmesser = Länge = Entlüftung (Kollektorfeld) nicht vorhanden entlüftet Handentlüfter Automatikentlüfter Airstop (Station) entlüftet Wärmeträger (Typ) % Glykol Seriennummern Frostschutz (geprüft bis): °C Volumenstrom Station...
- Seite 40 PAW GmbH & Co. KG Böcklerstraße 11 Art.Nr. 997x3313x-mub-de 31789 Hameln, Germany Original-Anleitung www.paw.eu Technische Änderungen vorbehalten! Tel: +49-5151-9856-0 Printed in Germany – Copyright by PAW GmbH & Co. KG Fax: +49-5151-9856-98 03/2023 997x3313x-mub-de - V01...
