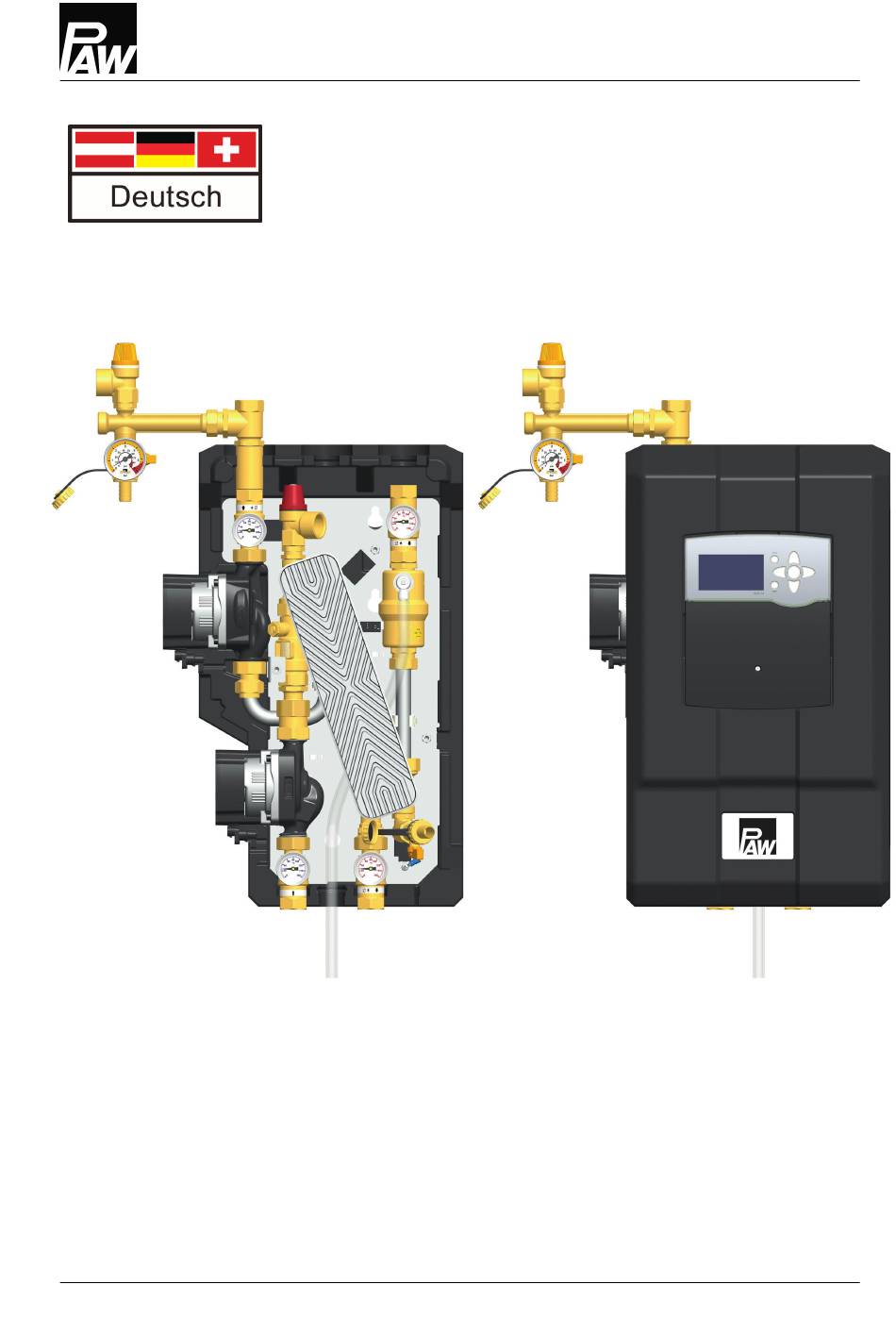

- Seite 1 PAW GmbH & Co. KG Böcklerstraße 11, 31789 Hameln, Germany Tel: +49-5151-9856-0, Fax: +49-5151-9856-98 E-Mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung Übertragungsstation SolexMini HZ - DN 15 [Hydraulik] 07/2023 996091410-mub-de - V03...
-
Seite 2: Inhaltsverzeichnis
Entleeren der Solaranlage..................24 Demontage........................25 Lieferumfang [Fachmann]..................26 Ersatzteile Regler und Isolierung SolexMini............26 Ersatzteile Hydraulik SolexMini HZ................27 Technische Daten......................29 Maßzeichnung SolexMini HZ..................30 Druckverlust- und Pumpenkennlinien SolexMini HZ..........30 Funktion Schwerkraftbremsen [Fachmann].............31 Entsorgung........................33 Inbetriebnahmeprotokoll..................34 Notizen........................35 07/2023 996091410-mub-de - V03... -
Seite 3: Allgemeines
Bewahren Sie diese Anleitung zum späteren Gebrauch in der Nähe der Anlage auf. 1.1 Zu dieser Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung der Übertragungsstationen SolexMini HZ. Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. Für andere Komponenten der Solaranlage, wie Pumpen, Kollektoren, Speicher oder Ausdehnungsgefäße, beachten Sie bitte die Anleitungen des jeweiligen Herstellers. -
Seite 4: Zu Diesem Produkt

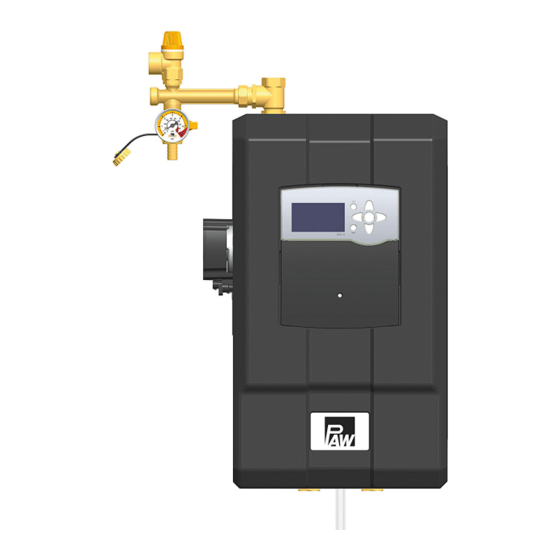

Allgemeines 1.2 Zu diesem Produkt Die Station ist eine vormontierte und auf Dichtheit geprüfte Armaturengruppe zur Wärmeübertragung vom Primär- (Solarkreis) in den Sekundärkreis (Speicherkreis). Sie enthält einen voreingestellten Regler sowie wichtige Armaturen und Sicherheitseinrichtungen für den Betrieb der Station: Kugelhähne mit integrierten Thermometern im Primär- und Sekundärkreis (Vor- und ●... -
Seite 5: Bestimmungsgemäße Verwendung
Sie darf bauartbedingt nur wie in dieser Anleitung beschrieben montiert und betrieben werden! Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit der Übertragungsstation. Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungsansprüche. Bei Sonnenschein heizen sich die Kollektoren sehr stark auf. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ●... - Seite 7 Sicherheitshinweise VORSICHT Personen- und Sachschaden durch Überdruck! Durch Schließen beider Kugelhähne im Primärkreis trennen Sie die Sicherheitsgruppe vom Wärmetauscher. Durch das Aufheizen des Speichers können hohe Drücke entstehen, die zu Sach- und Personenschaden führen können! Schließen Sie die Kugelhähne nur im Service-Fall. ►...
-
Seite 8: Montage Und Installation [Fachmann]
Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] HINWEIS Sachschaden durch hohe Temperaturen! Da der Wärmeträger in Kollektornähe sehr heiß sein kann, muss die Armaturengruppe mit ausreichendem Abstand zum Kollektorfeld installiert werden. Zum Schutz des Ausdehnungsgefäßes ist gegebenenfalls ein Vorschaltgefäß erforderlich. HINWEIS Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher, frostfrei und... - Seite 9 Montage und Installation [Fachmann] Zubehör: Schneidringverschraubung 1. Schieben Sie die Überwurfmutter ② und den Schneidring ③ auf das Kupferrohr ①. Damit eine sichere Krafteinleitung und Abdichtung gewährleistet ist, muss das Rohr mindestens 3 mm aus dem Schneidring heraus stehen. 2. Schieben Sie die Stützhülse ④ in das Kupferrohr. 3.
- Seite 10 Montage und Installation [Fachmann] 1. Entnehmen Sie die Station aus der Verpackung. 2. Montieren Sie die Sicherheitsgruppe, bestehend aus Sicherheitsventil [i], Befüllhahn [g] und Manometer [h], an den Anschluss des Rücklauf-Kugelhahns [f]. 3. Übertragen Sie das Maß für die Befestigungslöcher auf die Montagefläche.
- Seite 11 Montage und Installation [Fachmann] 7. Verrohren Sie die Übertragungsstation mit der Anlage: ① Solar-Vorlauf vom Kollektor ② Solar-Rücklauf zum Kollektor ③ Vorlauf zum Pufferspeicher ④ Rücklauf vom Pufferspeicher Alle Verschraubungen sind als ¾" Innengewinde ausgeführt. 8. Schließen Sie die Anschlussleitung für das Ausdehnungsgefäß...
- Seite 12 Montage und Installation [Fachmann] WARNUNG Gefahr für Leib und Leben durch Stromschlag! Ziehen Sie vor elektrischen Arbeiten am Regler den Netzstecker! ► Stecken Sie den Netzstecker des Reglers erst nach Abschluss aller ► Installationsarbeiten, Spülen und Befüllen in eine Steckdose. So verhindern Sie ein unbeabsichtigtes Anlaufen der Motoren.
-
Seite 13: Inbetriebnahme [Fachmann]
Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Beachten Sie die folgenden Sicherheitshinweise zur Inbetriebnahme der Station: WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen können über 100 °C heiß werden. Deshalb darf die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. Beachten Sie, dass bei zu hohem Anlagendruck heißer Wärmeträger aus den Sicherheitsventilen austritt! Beim Entlüften kann der Wärmeträger als Dampf austreten und zu Verbrühungen führen! - Seite 14 Inbetriebnahme [Fachmann] HINWEIS Hinweis zur Inbetriebnahme-Reihenfolge Spülen und befüllen Sie in der folgenden Reihenfolge: Speicher spülen (Zunderreste ausspülen) Sekundärkreis befüllen Wärmetauscher mit Hilfe des Entlüfterstopfens / Sicherheitsventils entlüften Solarkreis des Wärmetauschers spülen und befüllen Kollektorfeld spülen und befüllen Solarkreis (gesamt) spülen und befüllen So wird gewährleistet, dass keine Schmutzteilchen in den Wärmetauscher oder den FlowRotor eingespült werden und dass eventuell aufgenommene Wärme auch abgeführt werden kann.
-
Seite 15: Spülen Und Befüllen Des Sekundärkreises
Inbetriebnahme [Fachmann] 4.1 Spülen und Befüllen des Sekundärkreises Der Sekundärkreis wird über die Armaturen der Heizungsanlage befüllt. Damit keine Schmutzteilchen in den Wärmetauscher gelangen, schließen Sie die Kugelhähne der Station und spülen Sie vor der Erstinbetriebnahme vorhandene Schmutzteilchen / Zunderreste des Speichers aus. Achten Sie darauf, dass nur aufbereitetes Heizungswasser gemäß... -
Seite 16: Spülen Und Befüllen Des Solarkreises
Inbetriebnahme [Fachmann] 4.2 Spülen und Befüllen des Solarkreises Die zum Spülen und Befüllen erforderlichen Befüll- und Entleerhähne sind in der Übertragungsstation integriert. Achten Sie darauf, dass eventuell im System vorhandene Schmutzteilchen nicht in den Wärmetauscher und in das Ausdehnungsgefäß eingespült werden. Trennen Sie hierzu ggf. das Ausdehnungsgefäß... -
Seite 17: Funktion
Inbetriebnahme [Fachmann] Funktionen des KFE-Hahns innerhalb der Sicherheitsgruppe Stellung Funktion Stellung "geschlossen" (Station in Betrieb): Befüll- und Spül-Kreis geschlossen. Manometer zeigt Anlagendruck. Stellung "geöffnet" (Befüll- und Spülvorgänge): Befüll- und Spül-Kreis offen. Manometer zeigt Druck. Stellung "Wartung" (Wartungsarbeiten): Befüll- und Spül-Kreis geschlossen. Manometer zeigt, nach Demontage der Kappe, keinen Druck. - Seite 18 Inbetriebnahme [Fachmann] Airstop Der Airstop (Luftfang mit Handentlüfter) dient zur Entlüftung der Solaranlage. Um eine einwandfreie Entlüftung des Solarkreises zu gewährleisten, muss die Strömungsgeschwindigkeit im Vorlauf mindestens 0,3 m/s betragen. Rohrdurchmesser [mm] Volumenstrom bei 0,3 m/s l/min ∅ Außen ∅ Innen ~ 2,4 ~ 143 ~ 3,6...
- Seite 19 Inbetriebnahme [Fachmann] Entlüften der Solaranlage nach Inbetriebnahme Entlüften Sie die Solaranlage zunächst täglich mittels des Entlüfterstopfens [b] und dann – je nach abgeschiedener Luftmenge – wöchentlich oder monatlich. So sichern Sie einen optimalen Betrieb der Solaranlage. Prüfen Sie nach dem Entlüften den Anlagendruck und erhöhen Sie diesen gegebenenfalls auf den vorgeschriebenen Betriebsdruck.
- Seite 20 Inbetriebnahme [Fachmann] 11. Spülen Sie nun noch einmal die Station in Flussrichtung so lange, bis die Solarflüssigkeit blasenfrei austritt. 12. Drehen Sie anschließend den Vorlauf- Kugelhahn [a] in 45°-Stellung und entlüften Sie in Flussrichtung die komplette Solaranlage. 13. Schließen Sie anschließend den Entleerhahn [g] bei laufender Befüllpumpe und erhöhen Sie den Sicherheitsventil (6 bar) beachten! Anlagendruck auf ca.
- Seite 21 Inbetriebnahme [Fachmann] WARNUNG Gefahr für Leib und Leben durch Stromschlag! Überprüfen Sie, ob die Sensoren und die Pumpen an den Regler ► angeschlossen sind und das Reglergehäuse geschlossen ist. Stecken Sie den Netzstecker erst dann in eine Steckdose. 20. Schließen Sie den Regler an das Stromnetz an und stellen Sie mit Hilfe der Regleranleitung die Solarkreispumpe im Handbetrieb auf EIN.
-
Seite 22: Parameter Des Reglers Sc5.14
Inbetriebnahme [Fachmann] 4.3 Parameter des Reglers SC5.14 Die Parameter für Sensoren und Pumpen sind im Regler voreingestellt. Wenn Sie ein anderes System wählen und speichern, werden die Parameter auf Werkseinstellung zurückgesetzt. In diesem Fall müssen Sie die Parameter im Menü ändern. So gewährleisten Sie eine einwandfreie Funktion der Anlage. -
Seite 23: Wartung [Fachmann]
Wartung [Fachmann] 5 Wartung [Fachmann] WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen und die Solarflüssigkeit können Temperaturen von über 100 °C aufweisen. Die Solarflüssigkeit kann als Dampf austreten und zu Verbrühungen führen. Führen Sie Wartungsarbeiten nur bei Kollektortemperaturen unter 50 °C aus. ►... -
Seite 24: Wartungsarbeiten
Wartung [Fachmann] 5.2 Wartungsarbeiten Machen Sie die Anlage für alle Austausch- oder Servicearbeiten an der Station drucklos. Ausgenommen hierbei ist der Austausch des Manometers. 1. Schließen Sie die Kugelhähne [a|f] und lassen Sie die Solarflüssigkeit am KFE-Hahn [d] ab. Achten Sie darauf, dass die Solarflüssigkeit in einem hitzebeständigen Behälter aufgefangen wird. -
Seite 25: Demontage
Wartung [Fachmann] WARNUNG Verbrühungsgefahr durch heißen Wärmeträger! Der austretende Wärmeträger kann sehr heiß sein. Platzieren und sichern Sie den hitzebeständigen Auffangbehälter so, dass bei ► dem Entleeren der Solaranlage keine Gefahr für umstehende Personen besteht. 4. Öffnen Sie den Befüllhahn [d] der Übertragungsstation. 5. -
Seite 26: Lieferumfang [Fachmann]
Lieferumfang [Fachmann] 6 Lieferumfang [Fachmann] HINWEIS Seriennummer Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf der Sicherheitsgruppe. Bitte senden Sie im Fall einer Reklamation das Inbetriebnahmeprotokoll vollständig ► ausgefüllt an uns zurück. 6.1 Ersatzteile Regler und Isolierung SolexMini 996091410-mub-de - V03 07/2023... -
Seite 27: Ersatzteile Hydraulik Solexmini Hz
Lieferumfang [Fachmann] 6.2 Ersatzteile Hydraulik SolexMini HZ 07/2023 996091410-mub-de - V03... - Seite 28 Lieferumfang [Fachmann] Position Ersatzteil Artikelnummer Regler SC5.14 mit Kabelbaum, SuperSeal N00387 Sicherheitsventil ½" x ¾", 6 bar N00300 Sicherheitsbalken DN 20, Kugelhahn KFE ½" N00461 Zeigerthermometer, blau, d = 40 mm, 0 - 160 °C N00491 Vorlaufkugelhahn DN 20, ¾" IG x ¾" IG, mit Solar-SKB N00291 Zeigerthermometer, rot, d = 40 mm, 0 - 160 °C N00479...
-
Seite 29: Technische Daten
Technische Daten 7 Technische Daten Abmessungen SolexMini HZ Höhe (gesamt) 658 mm Breite (gesamt) 429 mm Tiefe (gesamt) 314 mm Achsabstand, VL/RL 180 mm Rohranschlüsse ¾" IG Anschluss für Ausdehnungsgefäß ¾" Außengewinde, flachdichtend Abgang Sicherheitsventil ¾" Innengewinde Betriebsdaten Maximal zulässiger Druck prim.: 6 bar / sek.: 3 bar... -
Seite 30: Maßzeichnung Solexmini Hz
Technische Daten Abmessungen SolexMini HZ Schwerkraftbremsen Messing Isolierung EPP, λ = 0,041 W/(m K) 7.1 Maßzeichnung SolexMini HZ 7.2 Druckverlust- und Pumpenkennlinien SolexMini HZ 996091410-mub-de - V03 07/2023... -
Seite 31: Funktion Schwerkraftbremsen [Fachmann]
Funktion Schwerkraftbremsen [Fachmann] 8 Funktion Schwerkraftbremsen [Fachmann] Die Schwerkraftbremsen in dieser Station verhindern innerhalb ihres Einsatzbereiches unerwünschte Schwerkraftzirkulation. Die Funktionsfähigkeit der Schwerkraftbremsen ist abhängig: von der Anlagenhöhe ● von der Temperaturdifferenz zwischen Speicher und Kollektor ● vom verwendeten Wärmeträgermedium ● Im unten stehenden Diagramm können Sie ablesen, ob die integrierten Schwerkraftbremsen der Station für Ihre Anlage ausreichen. - Seite 32 Funktion Schwerkraftbremsen [Fachmann] Ergebnis: Die Schwerkraftbremsen verhindern Schwerkraftzirkulation bis zu einer Temperaturdifferenz von ca. 62 K. Bei einer höheren Temperaturdifferenz zwischen Kollektor und Speicher ist der Dichteunterschied der Solarflüssigkeit so groß, dass die Schwerkraftbremsen aufgedrückt werden. Sie wollen es genau wissen? Die Dichte der Solarflüssigkeit nimmt mit steigender Temperatur stark ab.
-
Seite 33: Entsorgung
Entsorgung 9 Entsorgung HINWEIS Elektro- und Elektronikgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Sofern das alte Elektro- bzw. -
Seite 34: Inbetriebnahmeprotokoll
Inbetriebnahmeprotokoll 10 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² Anlagenhöhe m (Höhendifferenz zwischen Station und Kollektorfeld) Rohrleitung Durchmesser = Länge = Entlüftung (Kollektorfeld) nicht vorhanden entlüftet Handentlüfter Automatikentlüfter Airstop (Station) entlüftet Wärmeträger (Typ) % Glykol Seriennummern Frostschutz (geprüft bis): °C Volumenstrom Station... -
Seite 35: Notizen
Notizen 11 Notizen 07/2023 996091410-mub-de - V03... - Seite 36 PAW GmbH & Co. KG Böcklerstraße 11 Art.Nr. 996091410-mub-de 31789 Hameln, Germany Original-Anleitung www.paw.eu Technische Änderungen vorbehalten! Tel: +49-5151-9856-0 Printed in Germany – Copyright by PAW GmbH & Co. KG Fax: +49-5151-9856-98 07/2023 996091410-mub-de - V03...
