MICRO-EPSILON wireSENSOR WPS Serie Montageanleitung Seite 2

Warnhinweise
- Öffnen Sie nicht das Sensorgehäuse.
- Ziehen oder schlingen Sie das Messseil nicht um ungeschützte
Körperteile.
- Ziehen Sie das Messseil nicht über den angegebenen Messbereich
heraus.
- Lassen Sie das Messseil nicht schnappen.
> Verletzungsgefahr
- Beschädigen Sie nicht das Messseil.
- Ölen oder fetten Sie das Messseil nicht.
- Knicken Sie das Messseil nicht.
- Ziehen Sie das Messseil nicht schräg.
- Lassen Sie das Messseil nicht um Objekte schleifen.
- Befestigen Sie das Messseil eingezogen am Messobjekt.
> Beschädigung oder Zerstörung des Sensors
Hinweise zur Produktkennzeichnung
Das Produkt erfüllt die Anforderungen nach CE und UKCA. Alle in der
Betriebsanleitung beschriebenen Vorgaben und Sicherheitshinweise sind
einzuhalten.
Bestimmungsgemäßes Umfeld
- Schutzart: IP65, auf Anfrage IP67
- Temperaturbereich
ƒ Betrieb: -20 ... +80 °C
ƒ Lagerung: -20 ... +80 °C
- Luftfeuchtigkeit: 5 ... 95 % (nicht kondensierend)
- Umgebungsdruck: Atmosphärendruck
Lieferumfang
1 Sensor
1 Montageanleitung

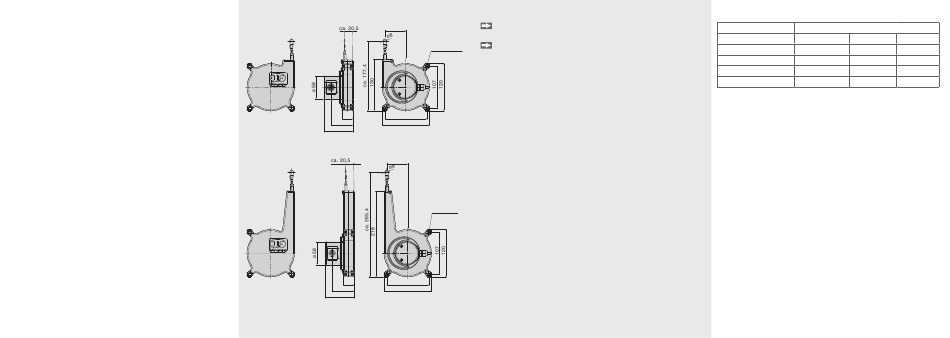

Maßzeichnungen
ca. 53
27,7 107
55,7
120
73,7
Maßzeichnung WPS-3000-MK120 und WPS-5000-MK120 mit Potentiometer,
Spannung, Strom und integriertem Kabel, Abmessungen in mm
ca. 53
27,7 107
55,7
120
73,7
Maßzeichnung WPS-7500-MK120 mit Potentiometer, Spannung, Strom und
integriertem Kabel, Abmessungen in mm
Sensormontage
Montieren Sie den Sensor mit drei Schrauben M6.
Wir schreiben keine besondere Sensororientierung vor.
3x ø6
Wählen sie die Einbaulage so, dass eine Beschädigung und Verschmut-
Befestigungs-
bohrungen zung des Messseils verhindert wird.
i
Bevorzugen Sie nach Möglichkeit eine Einbaulage mit Messseilaustritt
nach unten. Dies verhindert, dass Flüssigkeiten in den Messseilaustritt
eindringen können.
3x ø6
Befestigungs-
bohrung
Anschlussbelegung analog
Elektrischer Anschluss Ausgang
-CR- integr. Kabel -P- Potentiometer -U- Spannung
Weiß Versorgung Versorgung
Braun GND GND
Grün Signal Signal
Gelb --- GND
Anschlussbelegung WPS-XXXX-MK120 mit Potentiometer, Spannung, Strom
und integriertem Kabel
Alle Potentiometer nur in der Spannungsteilerschaltung einsetzen. Die
Verwendung als variabler Widerstand zerstört das Element. Die max. Schlei-
ferströme bei Sensoren mit Hybridpotentiometer sind zu beachten.
-I- Strom
Versorgung
GND
---
---
