Kesselregelung
Sperreingang

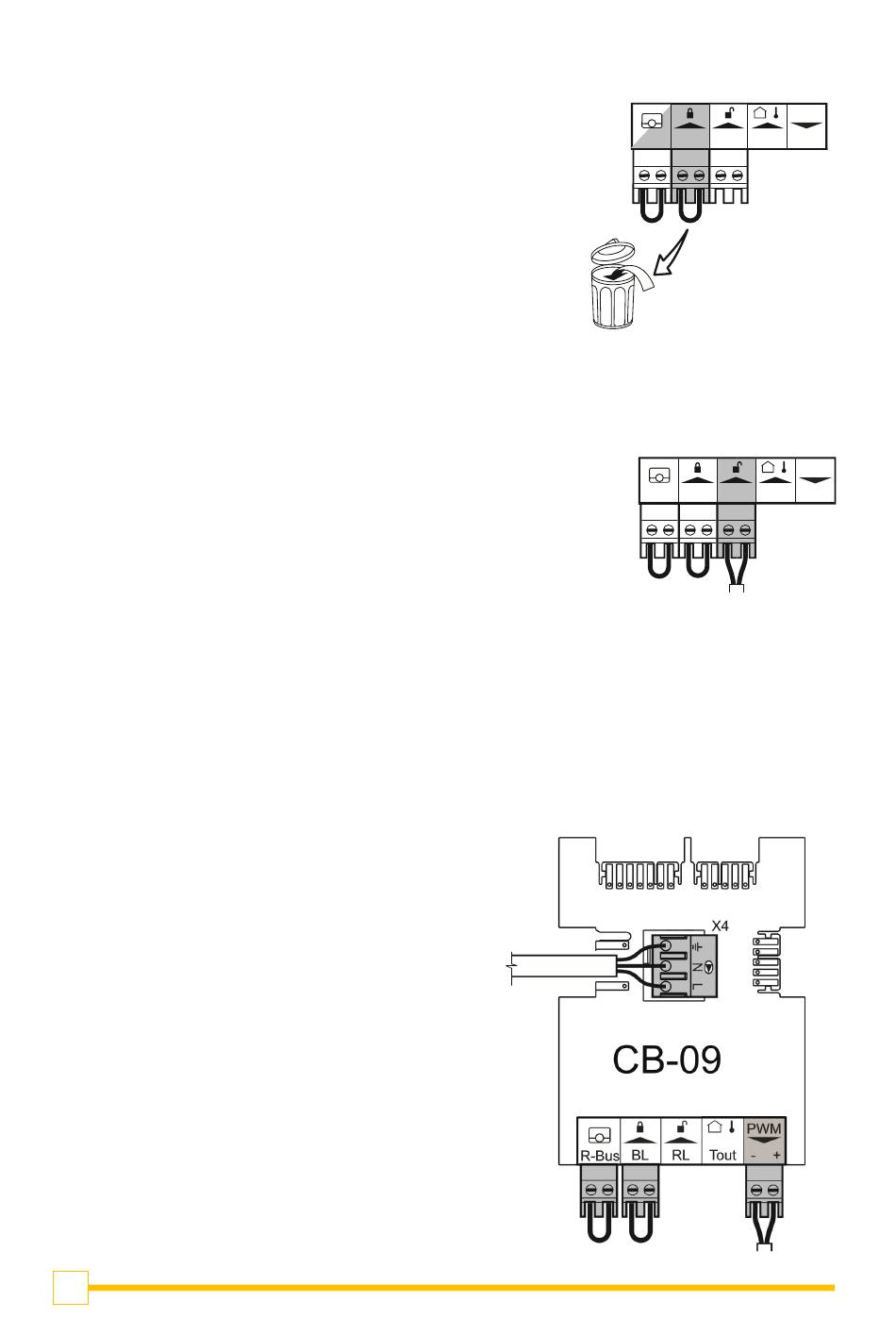

Der Heizkessel verfügt über einen Sperreingang
PWM
(Öffnerkontakt). Wenn dieser Kontakt öffnet,
R-Bus
BL
RL
Tout
-
+
schaltet der Heizkessel ab oder wird gesperrt.
Dieser Eingang kann z. B. in Kombination mit
dem Abgasthermostat (falls vorhanden) verwen-
det werden. Der Sperreingang bezieht sich auf
die BL-Klemmen der Klemmleiste.
Bei Verwendung dieses Eingangs muss zu-
nächst die Brücke entfernt werden.
Freigabeeingang
Der Heizkessel hat einen Freigabeeingang
PWM
(Schließkontakt). Wenn dieser Kontakt bei einer
R-Bus
BL
RL
T out
-
+
Wärmeanforderung geschlossen wird, schaltet
der Brenner nach einer Wartezeit ab. Der Ein-
gang kann beispielsweise in Verbindung mit den
Endschalter-Kontakten der Abgas- oder Hydrau-
likventile verwendet werden. Er bezieht sich auf
die RL-Klemmen der Klemmleiste.
Mit einer Parametereinstellung kann die Warte-
zeit der Eingänge geändert werden.
Sperr- und Freigabeeingang sind ausschließlich
für potentialfreie Kontakte geeignet.
Anschluss einer PWM Pumpe
Die modulierende Pumpe (Art.7723290) an die
Klemme X4 des Leistungsteils und die Klemme
PWM des Steuerteils unter Berücksichtigung der
Polarität der Pumpe anschließen.
