Elektrischer Anschluss
16
6
Elektrischer Anschluss
6.1
Sicherheit
WARNUNG
L
Messumformer und Modbus Edge Device unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen!
‣
Nur Elektrofachkräfte dürfen den elektrischen Anschluss durchführen.
‣
Die Elektrofachkraft muss diese Betriebsanleitung lesen und verstehen sowie alle
Anweisungen befolgen.
‣
Vor Beginn der Anschlussarbeiten sicherstellen, dass an keinem Kabel Spannung
anliegt.
6.2

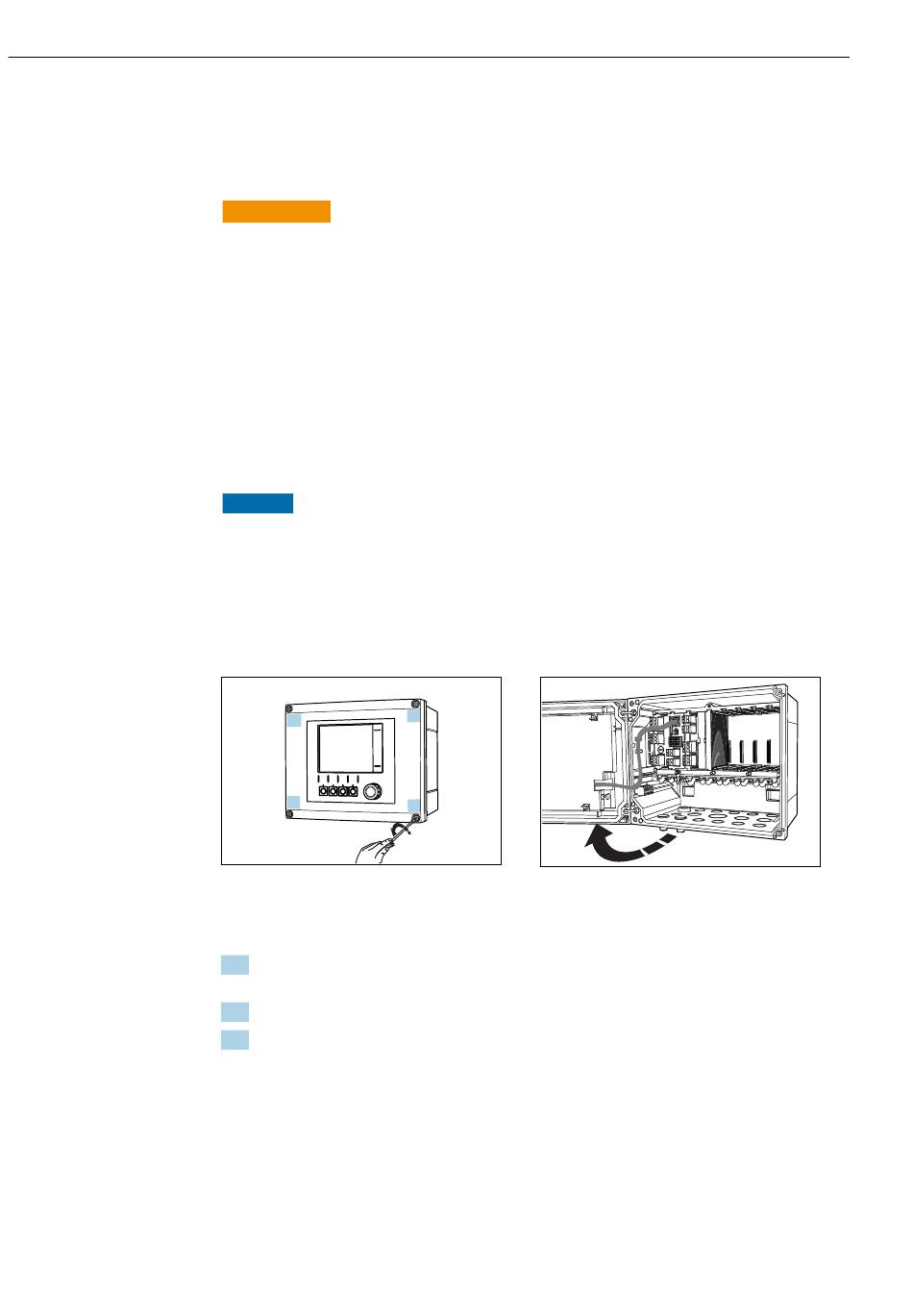

Gehäuse öffnen und schließen
Das Gehäuse des Messumformers und das Gehäuse des Modbus Edge Device öffnen und
schließen Sie in identischer Weise.
HINWEIS
Spitze und scharfe Hilfsmittel
Der Einsatz ungeeigneter Hilfsmittel kann zu Kratzern auf dem Gehäuse oder Schäden an
der Dichtung führen und damit die Gehäusedichtigkeit beeinträchtigen!
‣
Keine spitzen oder scharfen Gegenstände wie z.B. Messer zum Öffnen des Gehäuses
benutzen.
‣
Nur einen geeigneten Kreuzschlitz-Schraubendreher zum Öffnen und zum Schließen
des Gehäuses verwenden.
2.
4.
10
Gehäuseschrauben mit Kreuzschlitz-Schrau-
bendreher in diagonaler Folge lösen
Gehäuse öffnen
1. Gehäuseschrauben schrittweise lösen. Mit einer beliebigen Gehäuseschraube begin-
nen.
2. Die diagonal gegenüber liegende Gehäuseschraube lösen.
3. Die dritte und vierte Gehäuseschraube lösen.
Gehäuse schließen
‣
Gehäuseschrauben schrittweise und in diagonaler Folge anziehen.
Smart System für Aquakulturen SSP200
3.
1.
11
≤
180°
Gehäusedeckel öffnen, max. Öffnungswinkel
180° (abhängig von Einbausituation)
Endress+Hauser
