Smart System für Aquakulturen SSP200
Endress+Hauser
Eintaucharmatur zusammenbauen
2
3
1
9

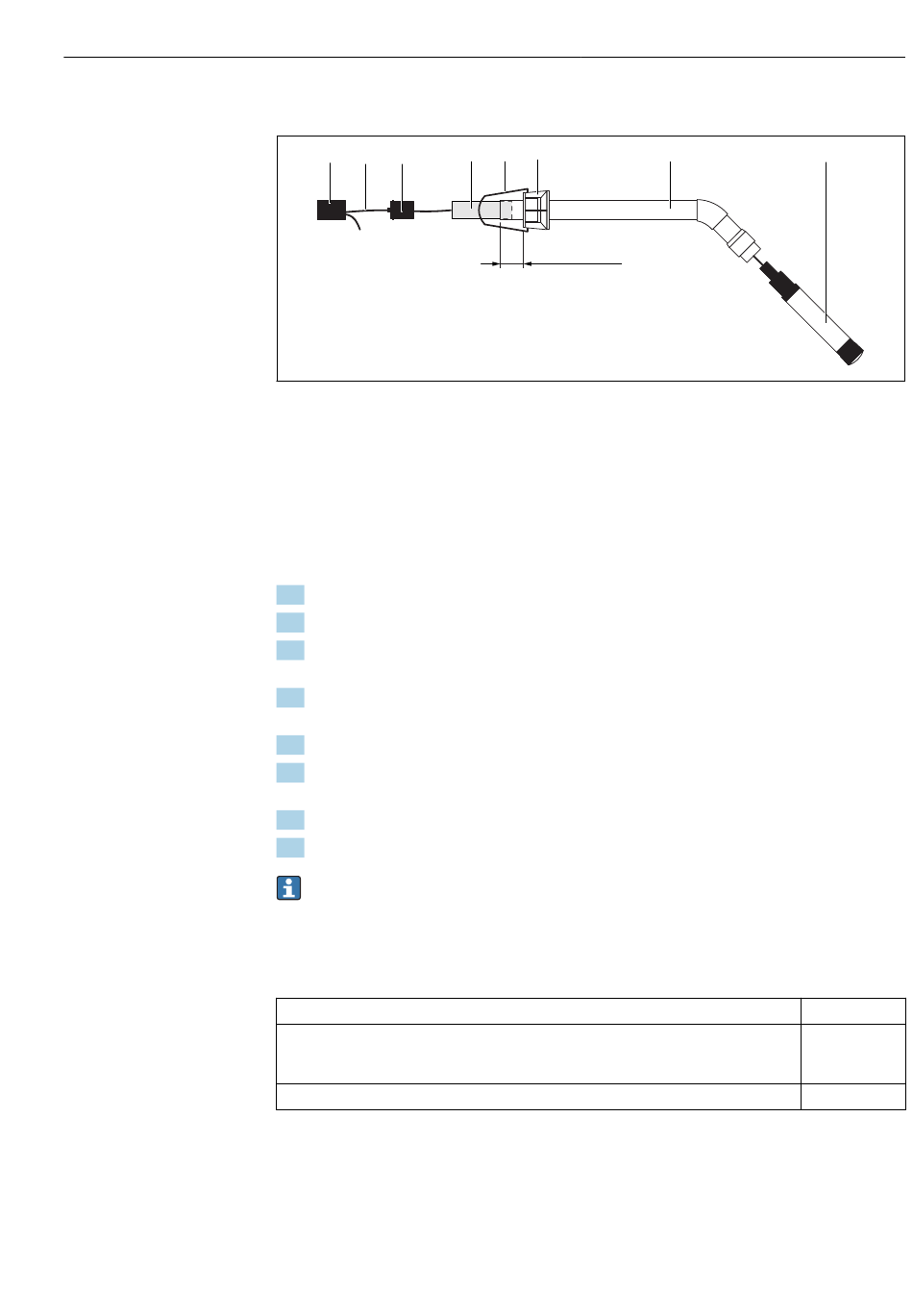

Eintaucharmatur CYA112 mit montiertem Sensor
1
Spritzschutzkappe
2
Abhängig vom Sensor, Sensorkabel oder Messkabel
3
Gummistopfen
4
Gewicht
5
Haltebügel
6
Multifunktionsklemmring
7
Eintaucharmatur bestehend aus Tauchrohr, Anschlusswinkel und Sensoradaption
8
Sensor
1. Gewicht in das Tauchrohr schieben.
2. Haltebügel am Multifunktionsklemmring montieren.
3. Multifunktionsklemmring am Tauchrohr montieren. Abstand von 60 bis 80 mm zur
Oberkante des Tauchrohrs gemäß Abbildung beachten.
4. Wenn der Sensor nicht mit einem fest angeschlossenen Sensorkabel ausgestattet ist,
mitgeliefertes Messkabel am Sensor anschließen.
5. Kabel durch die Eintaucharmatur führen.
6. Kabel durch den Gummistopfen führen. Erforderliche Länge zum Messumformer
Liquiline CM444 beachten.
7. Tauchrohr mit dem Gummistopfen verschließen.
8. Spritzschutzkappe auf das Tauchrohr aufschrauben.
Das optionale Halterungssystem Flexdip CYH112 bietet verschiedene Möglichkeiten
die Eintaucharmatur zu montieren.
5.3
Montagekontrolle
Sind die montierten Komponenten unbeschädigt (Sichtkontrolle)?
Erfüllen alle Komponenten die geforderten Spezifikationen? Zum Beispiel:
• Umgebungstemperatur
• Luftfeuchtigkeit
Sind alle Befestigungsschrauben fest angezogen?
4
5
6
60 ... 80 mm
7
8
Montage
A0037745
15
