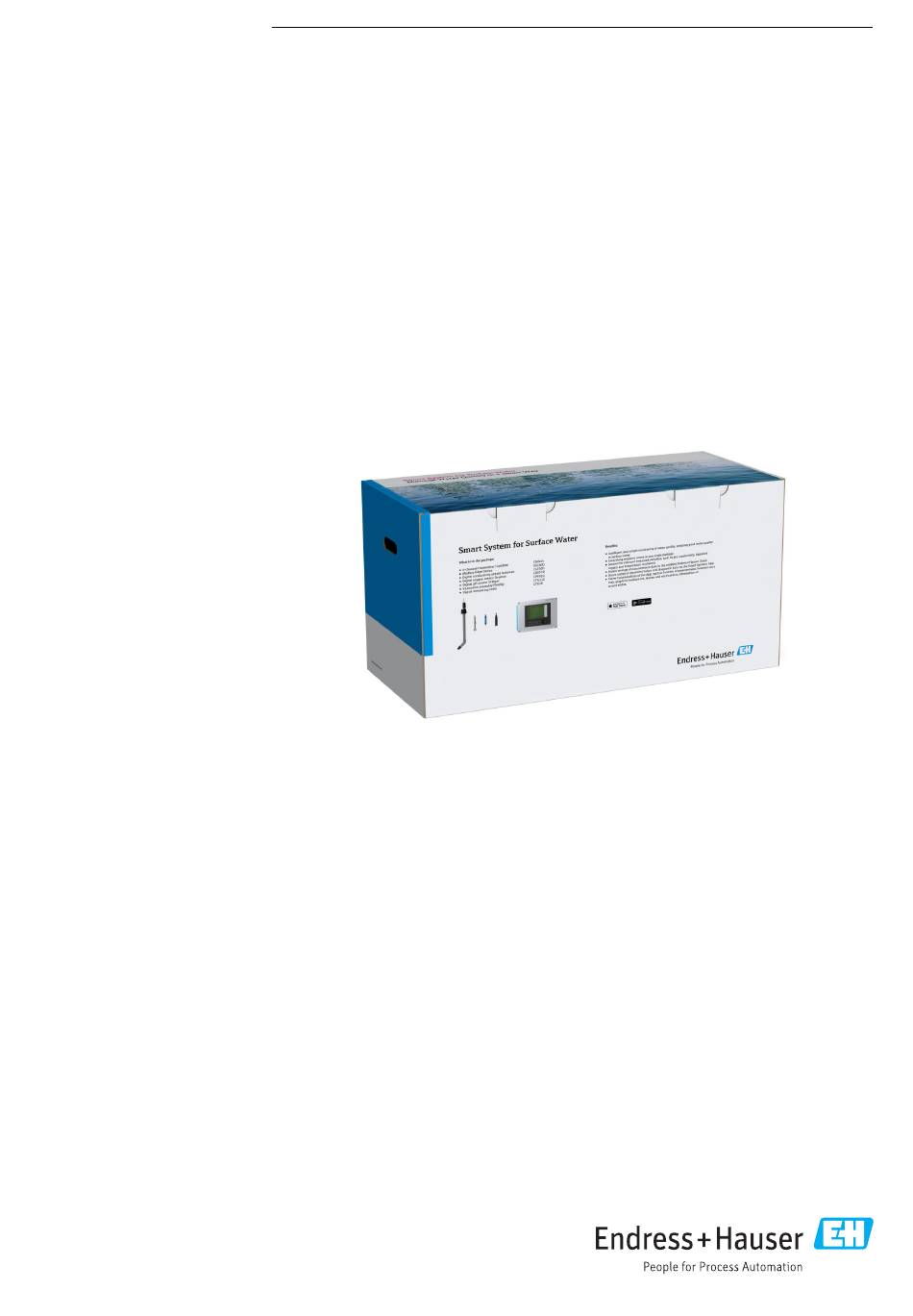

- Seite 1 Products Solutions Services BA02044S/04/DE/01.20 71481958 2020-06-01 Betriebsanleitung Smart System für Oberflächenwasser SSP100B Paket mit smarten Sensoren, zur Messung der Wasserqualität von Flüssen oder Seen...
- Seite 2 Änderungshistorie Smart System für Oberflächenwasser SSP100B Änderungshistorie Produktversion Betriebsanleitung Änderungen Kommentare 1.00.XX BA02044S/04/DE/01.20 Erstversion Ersetzt BA01929S Endress+Hauser...
- Seite 3 Lagerung und Transport ....12 10.1 Endress+Hauser Dienstleistungen ..10.2 Smart System SSP ..... 31 10.2.1 Updates .
- Seite 4 Hinweise zum Dokument Smart System für Oberflächenwasser SSP100B Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die für die Nutzung des Systems benötigt wer- den: Von der Produktbeschreibung, Installation und Bedienung über Systemintegration, Betrieb, Diagnose und Störungsbehebung bis hin zu Software-Updates und Entsorgung.
- Seite 5 Smart System für Oberflächenwasser SSP100B Hinweise zum Dokument 1.2.3 Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
- Seite 6 Messkabel CYK10 • Technische Information TI00432C/07/DE • Betriebsanleitung BA00432C/07/DE Für die weitere Dokumentation sehen Sie entweder die Endress+Hauser Operations App oder www.endress.com/device-viewer. Eingetragene Marken Modbus ist die eingetragene Marke der Modicon, Incorporated. RUT240 ist ein Produkt der Teltonika Ltd., 08105 Vilnius/Litauen.
- Seite 7 Smart System für Oberflächenwasser SSP100B Hinweise zum Dokument RevPi Core 3 ist ein Produkt der Kunbus GmbH, 73770 Denkendorf/Deutschland. UNO PS ist ein Produkt der Phoenix CONTACT GmbH & Co. KG, 32825 Blomberg/Deutsch- land. Alle übrigen Marken- und Produktnamen sind Marken oder eingetragene Marken der jeweiligen Unternehmen und Organisationen.
- Seite 8 ‣ Anweisungen in dieser Anleitung befolgen. Bestimmungsgemäße Verwendung Das Smart System SSP100B ist für die Überwachung von Oberflächenwasser bestimmt. Der Messumformer Liquiline CM444 ist ein Mehrkanal-Controller und dient zum Anschluss der mitgelieferten digitalen Sensoren. Jede andere Art der Verwendung gilt als nicht bestimmungsgemäß. Die Einhaltung der vom Hersteller angegebenen Bedienungs- und Instandhaltungsvoraussetzungen ist Teil der bestimmungsgemäßen Verwendung.
- Seite 9 2.4.1 Umbauten am System Eigenmächtige Umbauten am System sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. 2.4.2 Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Reparaturen nur von zertifiziertem Fachpersonal von Endress+Hauser durchführen las- sen.
- Seite 10 Smart System für Oberflächenwasser SSP100B Produktbeschreibung Arbeitsweise Das Smart System für Oberflächenwasser SSP100B überwacht Oberflächengewässer. Dazu enthält das Paket alle notwendigen Sensoren sowie einen Messumformer zur Mess- datenaufbereitung und das Modbus Edge Device SGC400. Des Weiteren sind in dem Paket Eintaucharmaturen, Montageplatten und die Verbindungsleitung für die Modbus TCP-Ver-...
- Seite 11 • Alle mitgelieferten Unterlagen aufbewahren. Das System darf nicht in Betrieb genommen werden, wenn vorab festgestellt wird, dass der Inhalt beschädigt ist. Kontaktieren Sie in diesem Fall Ihr Endress+Hauser Sales Center. Das System möglichst in der Originalverpackung an Endress+Hauser zurückschicken.
- Seite 12 Warenannahme und Produktidentifizierung Smart System für Oberflächenwasser SSP100B Lagerung und Transport • Die Komponenten sind so verpackt, dass sie bei Lagerung und Transport zuverlässig vor Stößen geschützt werden. • Die zulässige Lagertemperatur beträgt 0 … 40 °C (32 … 104 °F).
- Seite 13 Smart System für Oberflächenwasser SSP100B Montage Montage Montagebedingungen 5.1.1 IP-Schutzart HINWEIS IP-Schutzart nicht eingehalten Geräteschaden möglich. ‣ Für den Montageort die IP-Schutzart für Liquiline CM444 und Modbus Edge Device SGC400 berücksichtigen. IP-Schutzart: • Liquiline CM444: IP66/67 • Modbus Edge Device SGC400: IP54 Liquiline CM444 und Modbus Edge Device 5.2.1...
- Seite 14 Montage Smart System für Oberflächenwasser SSP100B ≥ 340 (13.4) A0027798 4 Montageplatte montieren A0012686 Wand 3 Erforderliche Montageabstände in mm (in) Bohrlöcher (4 Stück) Montageplatte Schrauben 6 mm (nicht im Lieferumfang) A0027799 A0027797 5 Montageplatte montiert ...
- Seite 15 Smart System für Oberflächenwasser SSP100B Montage A0025890 A0025891 7 Demontage – Schritte 1 und 2 8 Demontage – Schritt 3 1. Rastnase nach hinten drücken. 2. Das Gerät nach oben aus der Halterung schieben. 3. Das Gerät nach vorne wegnehmen.
- Seite 16 Montage Smart System für Oberflächenwasser SSP100B Eintaucharmatur zusammenbauen 1. CPF81D und CLS50D: Sensoradapter am Anschlusswinkel des Tauchrohrs anschrau- ben. 2. Gewicht in das Tauchrohr schieben. 3. Haltebügel am Multifunktionsklemmring montieren. 4. Multifunktionsklemmring am Tauchrohr montieren. Abstand von 60 bis 80 mm zur Oberkante des Tauchrohrs gemäß...
- Seite 17 Smart System für Oberflächenwasser SSP100B Elektrischer Anschluss Elektrischer Anschluss Sicherheit WARNUNG Messumformer und Modbus Edge Device unter Spannung Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Nur Elektrofachkräfte dürfen den elektrischen Anschluss durchführen. ‣ Die Elektrofachkraft muss diese Betriebsanleitung lesen und verstehen sowie alle Anweisungen befolgen.
- Seite 18 Elektrischer Anschluss Smart System für Oberflächenwasser SSP100B Kabeleinführungen und Anschlüsse A0018025 12 Gehäuseunterseite mit Beschriftung der Kabeleinführungen und Anschlüsse Beschriftung Gehäuseunterseite Beschreibung für Liquiline Beschreibung Modbus Device CM444 Edge 1 bis 8 Sensoren 1 bis 8 nicht verwenden Versorgungsspannung...
- Seite 19 Smart System für Oberflächenwasser SSP100B Elektrischer Anschluss 6.4.1 Kabelmontageschiene A0025171 13 Kabelmontageschiene und ihre Funktion Kabelmontageschiene Gewindebolzen als Schutzleiteranschluss, zentraler Erdungspunkt Weitere Gewindebolzen für Erdanschlüsse Kabelschellen zur Fixierung und Erdung der Sensorkabel 6.4.2 Versorgungsspannung Liquiline CM444 anschließen – –...
- Seite 20 Elektrischer Anschluss Smart System für Oberflächenwasser SSP100B A0025812 16 Schutzleiter- bzw. Erdungsanschluss HINWEIS Schutzleiter bzw. Erdungskabel mit Aderendhülse oder offenem Kabelschuh Leichtes Lösen des Kabels und Verlust der Schutzfunktion! ‣ Zum Anschluss des Schutzleiters bzw. Erdungskabels an den Gewindebolzen aus- schließlich ein Kabel mit geschlossenem Kabelschuh nach DIN 46211, 46225, Form A...
- Seite 21 Smart System für Oberflächenwasser SSP100B Elektrischer Anschluss Sensoren anschließen 1. Messkabel des Sauerstoffsensors COS51D an Anschluss 1 anschließen. 2. Messkabel des Leitfähigkeitssensors CLS50D an Anschluss 2 anschließen. 3. Messkabel des pH-Sensor CPF81D an Anschluss 3 anschließen. Elektrischer Anschluss Modbus Edge Device 6.5.1...
- Seite 22 Elektrischer Anschluss Smart System für Oberflächenwasser SSP100B 6.5.2 LTE-Antenne montieren Bei Auslieferung ist die LTE-Antenne an das Modbus Edge Device angeschlossen. Wir empfehlen vor der Montage des Antennenkopfs den Empfang der Antenne an dem Montageort zu testen. Nach der Montage ist der Antennenkopf schwer zu demontieren.
- Seite 23 Smart System für Oberflächenwasser SSP100B Elektrischer Anschluss 6.5.3 Versorgungsspannung am Modbus Edge Device 100 bis 240 V AC anschließen Output DC 24V 30W DC OK Input AC 100V-240V A0037821 20 Versorgungsspannung 100 bis 240 V AC anschließen Reihenklemmen Kabeleinführung Versorgungskabel 1.
- Seite 24 Elektrischer Anschluss Smart System für Oberflächenwasser SSP100B 6.5.4 Versorgungsspannung am Modbus Edge Device 24 V DC anschließen 0V 24V A0042707 21 Versorgungsspannung 24 V DC anschließen Reihenklemmen Kabeleinführung Versorgungskabel 1. Versorgungskabel durch die Kabelverschraubung am Anschluss G in das Gehäuse führen.
- Seite 25 Smart System für Oberflächenwasser SSP100B Elektrischer Anschluss A0025985 22 Anschluss Ethernetkabel am Messumformer ‣ Das Ethernetkabel an die M12-Buchse des Anschlusses I am Messumformer anschlie- ßen. Anschlusskontrolle Sind System, Geräte und Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen? ...
- Seite 26 Die Bedienung erfolgt in der gewünschten Sprache. 7.1.3 Liquiline CM444 konfigurieren Endress+Hauser liefert den Messumformer Liquiline CM444 vorkonfiguriert. Führen Sie die folgenden Schritte durch, wenn Sie andere Einstellungen wünschen oder einen zusätzlichen Sensor anschließen möchten. Spezifische Parameter für den Messumformer Liquiline CM444 anpassen 1.
- Seite 27 Smart System für Oberflächenwasser SSP100B Inbetriebnahme Modbusbelegung anpassen Jedem Sensor ist jeweils ein analoger Ausgang für den Primärwert und ein analoger Aus- gang für den Sekundärwert zugeordnet. Die Sensoren sind den analogen Ausgängen gemäß Anschluss am Messumformer zugewiesen. 1. Menü Modbus wählen. Menüpfad: Menü > Setup > Ausgänge > Modbus 2.
- Seite 28 Inbetriebnahme Smart System für Oberflächenwasser SSP100B 9. Einstellungen im Menü Systeminformation prüfen. Menüpfad: DIAG > Systeminfor- mation Der Messumformer Liquiline CM444 kann von dem Modbus Edge Device gefun- den werden und Daten auslesen. Inbetriebnahme Modbus Edge Device Am Modbus Edge Device sind keine Einstellungen erforderlich. Nach erfolgreicher Konfi- guration des Messumformers Liquiline CM444 verbindet sich das Modbus Edge Device mit dem Messumformer.
- Seite 29 Smart System für Oberflächenwasser SSP100B Typenschild Typenschild Endress+Hauser...
- Seite 30 Diagnose und Störungsbehebung Smart System für Oberflächenwasser SSP100B Diagnose und Störungsbehebung Smart System SSP Für eine Übersicht der aktuell anstehenden Alarmmeldungen siehe die Ansicht "Verlauf" in der Smart System App. Liquiline CM444 Detaillierte Informationen zur Diagnose und Störungsbehebung des Messumformers: Betriebsanleitung Liquiline CM444 .
- Seite 31 +Hauser bietet hierzu auch entsprechende Wartungsvereinbarungen oder Service Level Agreements an. Weitere Informationen, siehe nächstes Kapitel. 10.1 Endress+Hauser Dienstleistungen Endress+Hauser bietet eine Vielzahl von Dienstleistungen zur Wartung an wie Re-Kalib- rierung, Wartungsservice, Systemtests oder Gerätetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. 10.2 Smart System SSP 10.2.1...
- Seite 32 Wir empfehlen den Abschluss eines Service Level Agreements. Für weitere Informati- onen, wenden Sie sich an Ihre Endress+Hauser Vertriebszentrale. 11.2 Ersatzteile Bitte wenden Sie sich an die für Sie zuständige Endress+Hauser Vertriebszentrale unter: www.addresses.endress.com 11.3 Endress+Hauser Dienstleistungen Endress+Hauser bietet eine Vielzahl von Dienstleistungen zur Wartung an wie Re-Kalib- rierung, Wartungsservice, Systemtests oder Gerätetests.
- Seite 33 Smart System für Oberflächenwasser SSP100B Technische Daten Technische Daten Detaillierte Informationen zu technischen Daten: Technische Information des jeweili- gen Produkts → 6. Endress+Hauser...
