Kommunikationsspezifische Standard-Objekte (CiA DS-301)

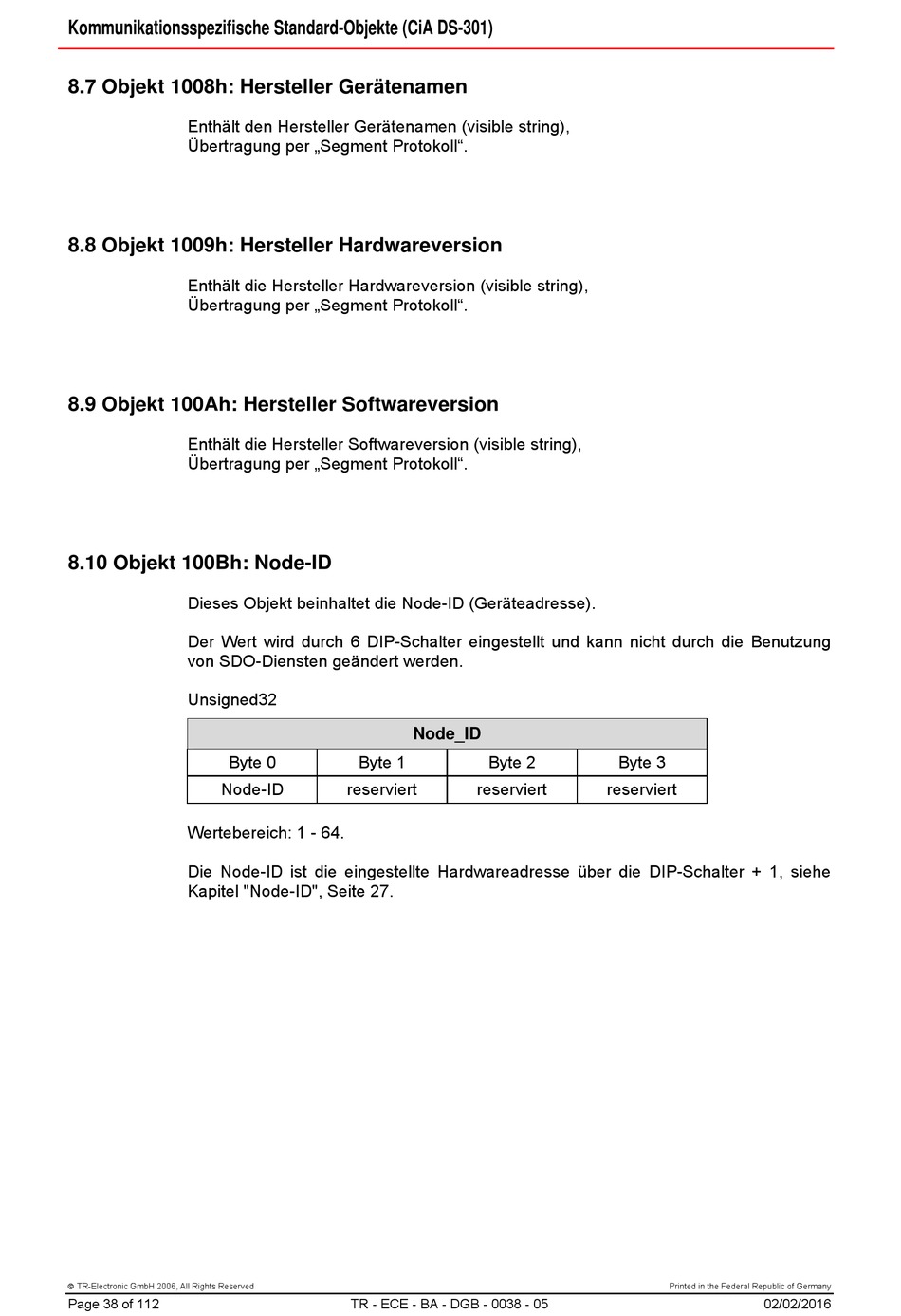

8.7 Objekt 1008h: Hersteller Gerätenamen
Enthält den Hersteller Gerätenamen (visible string),
Übertragung per „Segment Protokoll".

8.8 Objekt 1009h: Hersteller Hardwareversion

Enthält die Hersteller Hardwareversion (visible string),
Übertragung per „Segment Protokoll".

8.9 Objekt 100Ah: Hersteller Softwareversion

Enthält die Hersteller Softwareversion (visible string),
Übertragung per „Segment Protokoll".

8.10 Objekt 100Bh: Node-ID

Dieses Objekt beinhaltet die Node-ID (Geräteadresse).
Der Wert wird durch 6 DIP-Schalter eingestellt und kann nicht durch die Benutzung
von SDO-Diensten geändert werden.
Unsigned32
Byte 0
Node-ID
Wertebereich: 1 - 64.
Die Node-ID ist die eingestellte Hardwareadresse über die DIP-Schalter + 1, siehe
Kapitel "Node-ID", Seite 27.
 TR-Electronic GmbH 2006, All Rights Reserved
Page 38 of 112
Node_ID
Byte 1 Byte 2
reserviert reserviert
TR - ECE - BA - DGB - 0038 - 05
Byte 3
reserviert
