选择最大化焊点和焊嘴之间接触面积的焊嘴。 最大化接触面积可提供最有效的热传递，从而快速生成
高质量的焊点。
•
选择一个能够很好地接近焊点的焊嘴。 较短的尖端长度允许更快的响应。 可能需要更长或有角度的尖
端来焊接密集的板。
•
选择将完成任务的最低温度墨盒。 这最小化了热损伤的可能性
通过设置屏幕启用 CV
系统可能会闪烁绿色和红色指示灯，并且在清洁喷嘴或在工作台上时可能会发出可选的哔声
。 这是正常现象，并不表示焊接事件的开始。

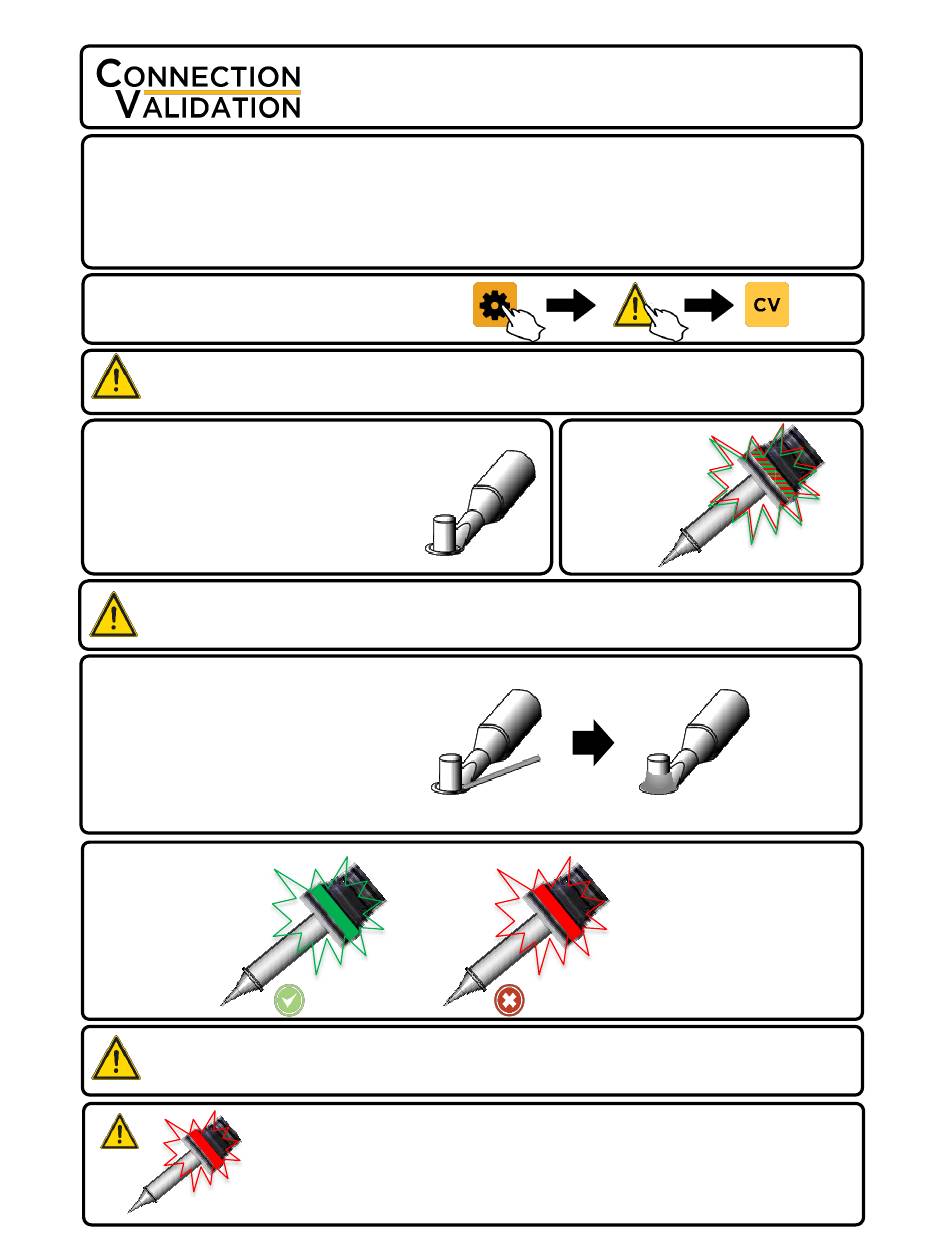

1. 从工作台上取下手机。 使用无硫海绵和去离子水
或 Metcal 的黄铜垫清洁您的提示。
2.将焊嘴与焊盘和引脚接触焊接。 这使得热流动到
连接区域。 可能需要施加少量焊料以开始转印。
如果系统未发出焊接事件开始的信号，则焊嘴选择对于负载过大，或者与待焊接负载的热
接触不足。这可能是小的，精细的尖端几何形状，具有最小的表面积。
4. 通过将焊料接触到同一结，然后将
焊线移动到焊盘的相对侧来形成热桥
。 这使得液体焊料朝向热源移动以完
成焊接接头。
5. 等待 CV 系统发出焊
接事件结束的信号。
等待 LED 指示灯熄灭，然后再启动下一个焊点.
要么
成功
•
•焊接事件检测后，立即发出红光，表示焊嘴尺寸与接头尺寸不
符。
•
•约 8 秒钟后的红灯表示尖端太小或温度过低。
操作
.
3. 系统将通过快速
闪烁绿色和红色
LED 指示焊接事件
的开始.
6. 立即从焊接点移除
焊接头
失败
49
