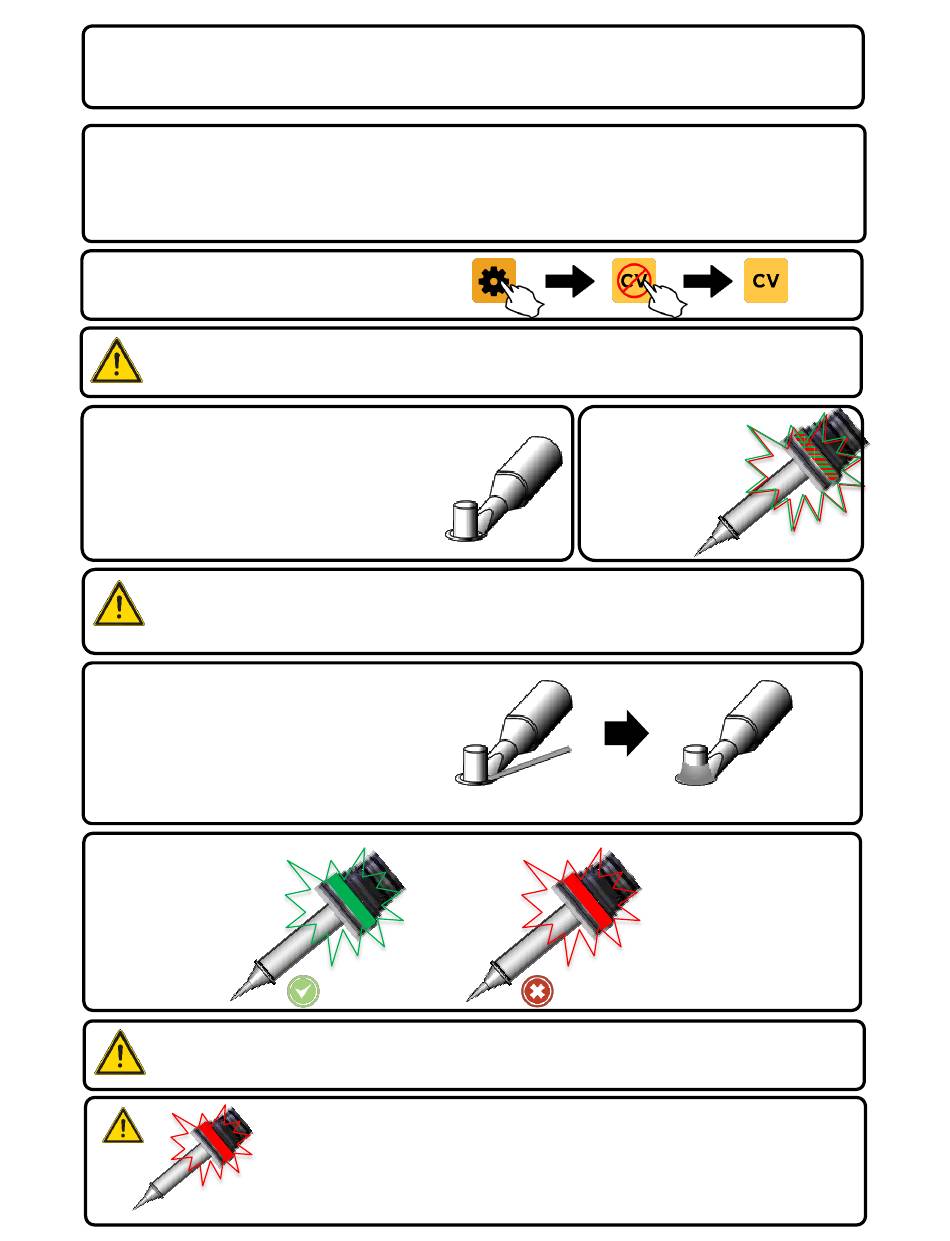

Connection Validation Fonctionnement
•
Choisissez une panne qui apporterra la surface maximum de contact entre le point de soudure et la panne. Cela donne le transfert de chaleur
le plus efficace, qui produit des points de soudures de haute qualité rapidement.
•
Choisissez une panne qui donne une bonne accessibilité au point de soudure. Les pannes plus courtes permettent une réaction plus rapide.
Les pannes plus longues ou une lame en biais peuvent être nécessaires pour les circuits imprimés densément peuplés.
•
Choisissez la cartouche avec la température la plus basse pour votre besoin. Cela réduit le risque de dommage thermique
Activer le CV via l'écran de configuration
Le système pourrait montrer des lumières verte et rouge et vous pourriez entendre un bip optionnel
pendant que la panne est nettoyée, ou quand elle reste sur le support de fer. Ceci est normal et ne
signale pas le commencement d'un processus de soudage.
1. Retirez la manche du support de fer. Nettoyez la panne
avec une éponge sans souffre et avec de l'eau désionisée ou
avec une paille de laiton Metcal.
2. Mettez la panne en contact avec le composant et le fil
pour souder. Cela commence le transfert de chaleur à la
zone de connexion. Il faut peut être appliquer un peu de fil à
souder pour commencer ce transfert.
Si le système ne signale pas le commencement du processus de soudage, votre choix de géomètrie de
panne est trop grande pour la jonction de soudage ou le contact thermique avec la jonction de
soudage n'est pas suffisant. Cela peut être courant avec de petites géométries de pointe fines avec une
surface minimale.
4. La connection thermique est formée en mettant
la soudure sur la même jonction, et puis déplaçant
le fil à souder au côté opposé du composant. Cela
provoque la soudure liquide à se déplacer vers la
source de chaleur afin de compléter le point de
soudure.
5. Attendez jusqu'au
moment où le système CV
signale la fin du processus
de soudage.
Attendre que le voyant DEL s'éteigne avant de démarrer le joint de soudure suivant.
Ou
Succès
•
Une lumière rouge immédiate après la détection du processus de
soudage indique que la panne n'est pas la bonne taille pour le point
de soudure.
•
Une lumière rouge après environ huit secondes indique que la panne
choisie était trop petite, ou que la température était trop basse.
3. Le système signalera
le commencement du
processus de soudage
avec un clignotement
rapide des LEDs vert et
rouge..
6. Retirez rapidement le
fer à souder du point de
soudure.
Échec
