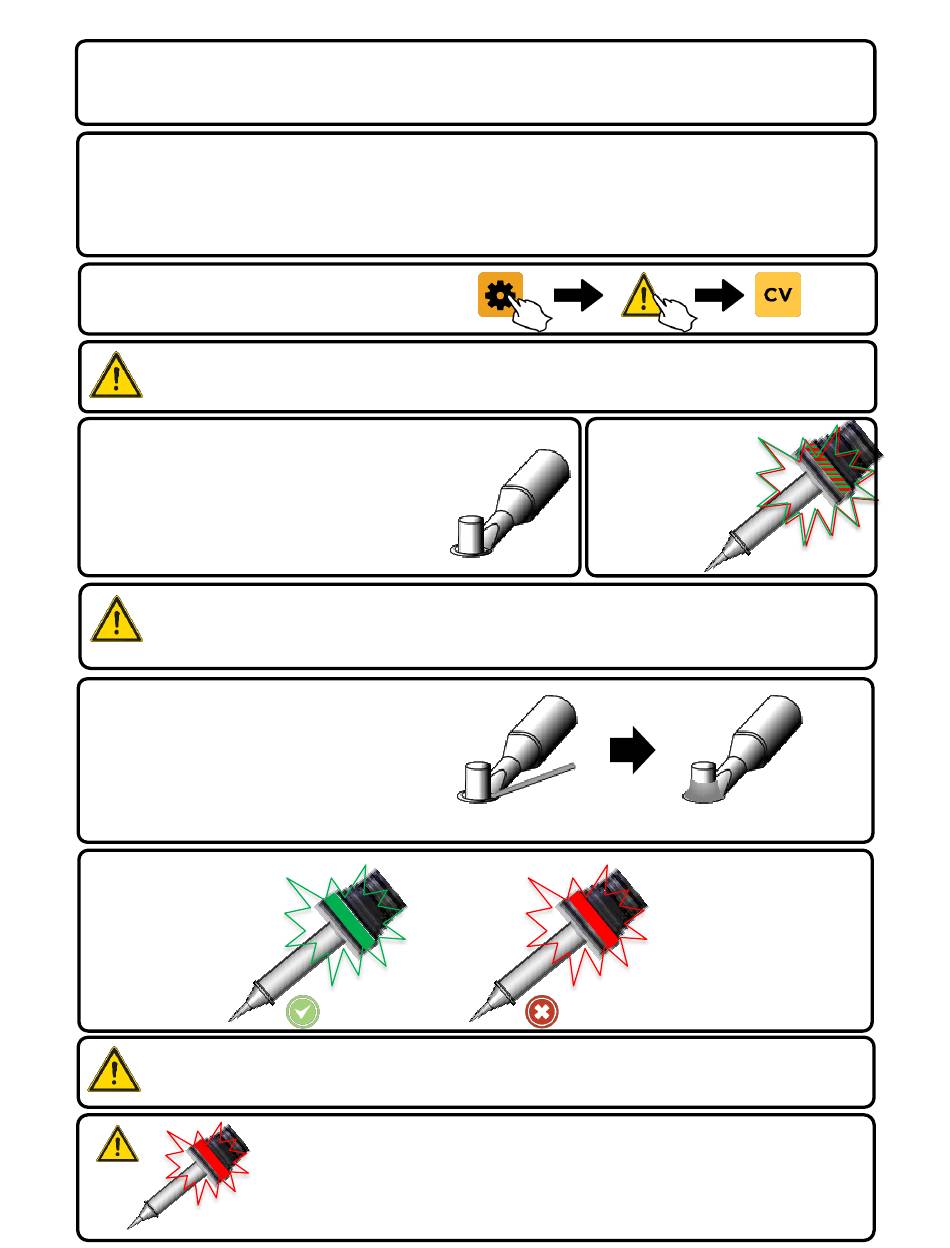

CONNECTION VALIDATION OPERACION
•
Seleccione una punta que maximice el área de contacto entre la unión de soldadura y la punta. Al maximizar el área de contacto se obtiene
la mayor eficiencia en transferencia de calor, y con ello, se produce una unión de alta calidad rápidamente.
•
Seleccione una punta que permita buen acceso al punto a soldar. Una punta de menor longitud permite mas rapida respuesta del equipo.
Puntas de mayor longitud o de angulo pudiese ser necesaria para soldar tableros con alta densidad de componentes.
•
Elija el cartucho de temperatura más baja que realizará la tarea. Esto minimiza el potencial de daño térmico.
Habilitar CV a través de la pantalla de
configuración
El sistema puede producir la luz verde o roja en el mineral y el sonido opcional cuando la punta se limpia
o estando en su base de Descanso. Esto es normal y no representa el inicio de un evento de soldar.
1. Remueva el mineral de la estación de Descanso. Limpie
la punta usando una esponja libre de sulfuro humedecida
con agua des ionizada o cojín de latón de Metcal.
2. Coloque la punta en el punto a soldar. Esto inicia la
transferencia de calor al punto a soldar. Podría ser
necesario aplicar una cantidad pequeña de soldadura para
dar inicio a esta trasferencia de calor.
Si el sistema no indica el inicio del evento de soldadura, la punta seleccionada es muy grande para la
carga del punto a soldar o el contacto con el punto a soldar es deficiente. Esto puede ser frecuente con
geometrías de punta pequeñas y finas con una superficie mínima.
4. Un puente termal es logrado al tocar el mismo
punto en el área a soldar, y después moviendo la
soldadura al lado opuesto de la terminal. Esto
causa que la soldadura liquida se dirija hacia el
calor y finalice la unión de soldadura.
5. Espere a que la unidad
de CV le indique la
finalización del evento de
soldadura.
Espera a que el LED se apague antes de iniciar el siguiente evento de soldadura.
.
O
Exito
•
Luz roja inmediata al inicio del evento de soldadura, es indicación de que la
punta no es del tamaño adecuado para la unión que se pretende.
•
Luz roja aproximadamente 8 segundos después del inicio del evento de
soldadura, indica que la punta es muy pequeña o la temperatura seleccionada
con esa punta es baja.
3. El Sistema
indicara el inicio del
evento de soldadura
con una iluminación
relámpago del LED
verde y rojo.
6. Inmediatamente
separe la punta del área
a soldar.
Falla
