EINBAU- UND MONTAGEANLEITUNG
HUBTOR "APOLLO"
4.5 Montage der Antriebseinheit
JANSEN TORE GMBH & CO. KG
SEITE 12 VON 23

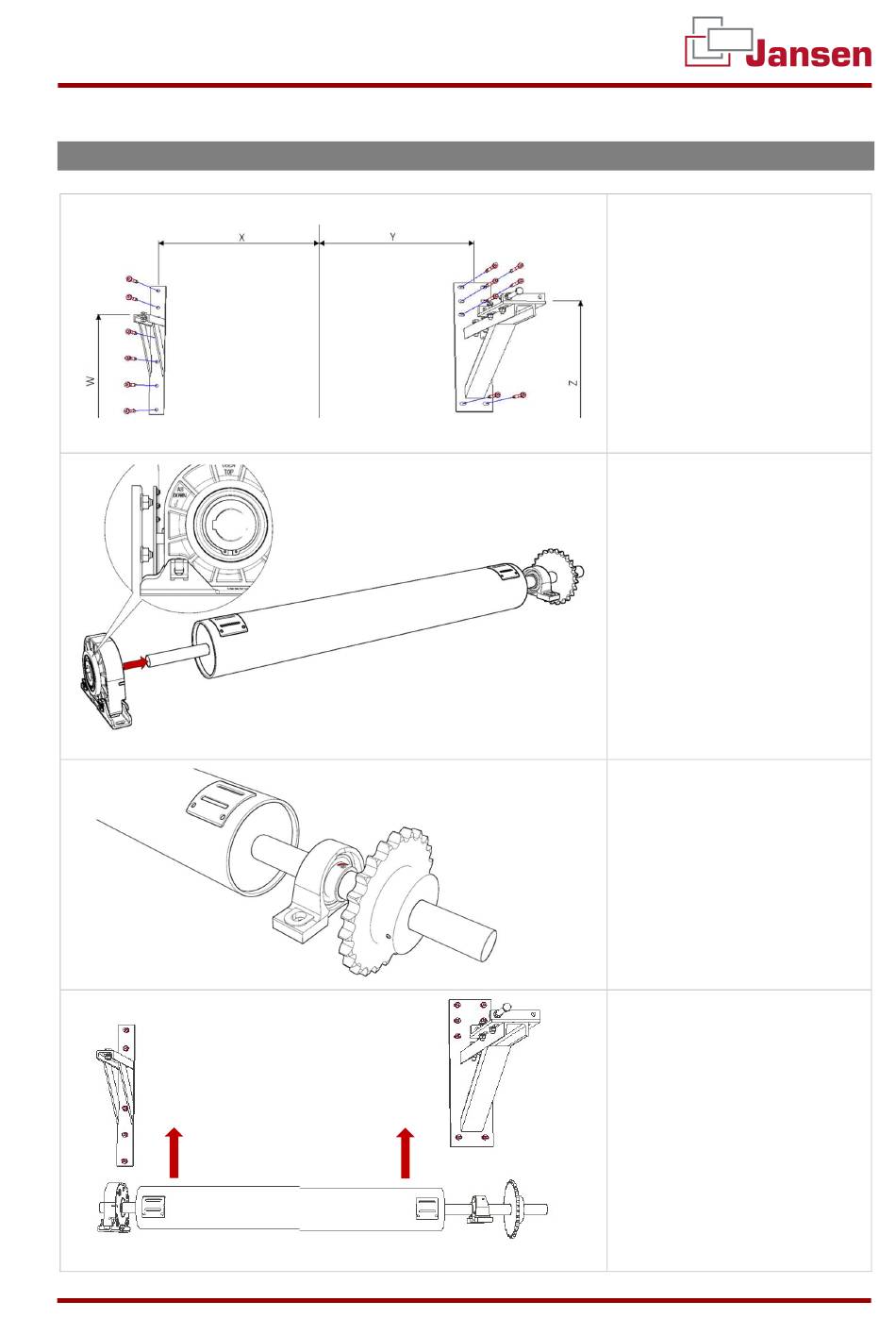

4. Mitte der Führungsschienen
anzeichnen
5. Maße W-Z der jeweiligen
Konsole müssen aus der auf-
tragsbezogenen Zeichnung
entnommen werden
6. Konsolen ausrichten und be-
festigen
7. Fangvorrichtung lose auf
das Wellenende schieben
8. Der AB/DOWN Pfeil der
Fangvorrichtung muss dabei
zur Öffnungsseite abwi-
ckelnd zeigen!
9. Madenschraube des Bockla-
gers leicht lösen, damit das
Lager verschiebbar entlang
der Welle ist
10. Wickelwelle mit einer geeig-
neten Hebehilfe anheben
und auf die Konsolen heben
11. Wickelwelle mittig beider
Führungsschienen ausrich-
ten
VERSIONSTAND 21.01.2021
