EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"

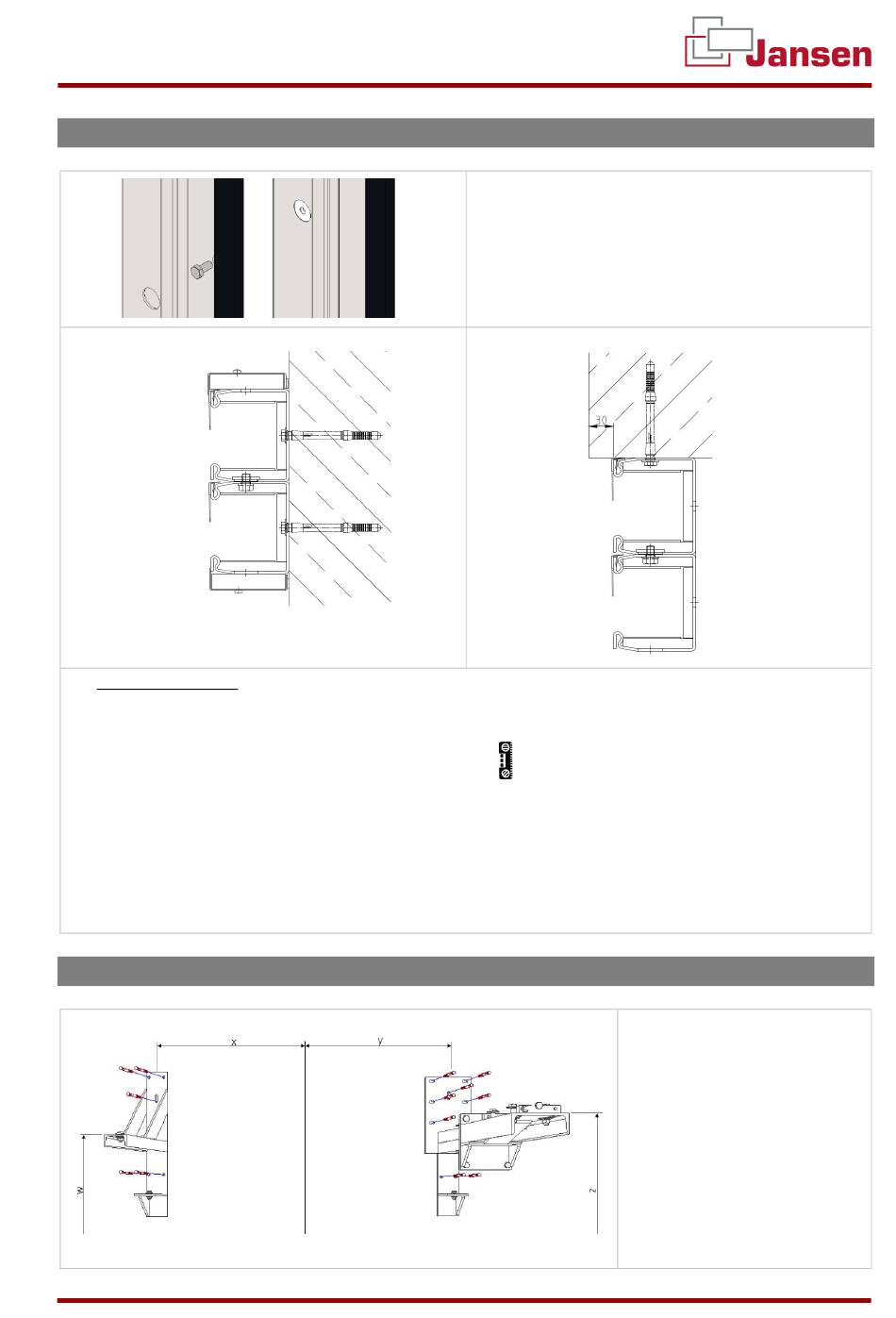

4.3 Montage der seitlichen Führungsschienen
Montagesituation 1
1. Bei Unebenheiten:
a. Meterriss am höchsten Punkt ausrichten!
b. Am Sturz den äußersten Punkt annehmen (Laufschienen ggf. unterfüttern)
2. Wandseitige Führungsschiene senkrecht ausrichten
3. Führungsschiene mit Schraubzwinge festsetzen
4. Bei Montagesituation 2: min. 30 mm Randabstand!
5. Alle 710mm vorbohren und wandseitige Führungsschiene befestigen
(obersten Dübel festziehen, restliche Dübel später)
6. Nächsten Einlauf mit Sechskantschraube M10x13 am wandseitigen Einlauf alle 710mm befesti-
gen
4.4 Montage der Antriebseinheit
JANSEN TORE GMBH & CO. KG
1. Führungsschienen voneinander trennen. Sechs-
kantschraube M10x13 lösen
Montagesituation 2
SEITE 10 VON 25
2. Mitte der Führungsschie-
nen Öffnung anzeichnen
3. Maße W-Z der jeweiligen
Konsole müssen aus der
auftragsbezogenen Zeich-
nung entnommen werden
4. Konsolen ausrichten und
befestigen
VERSIONSTAND 21.01.2021
