EINBAU- UND MONTAGEANLEITUNG
HUBTOR "APOLLO"

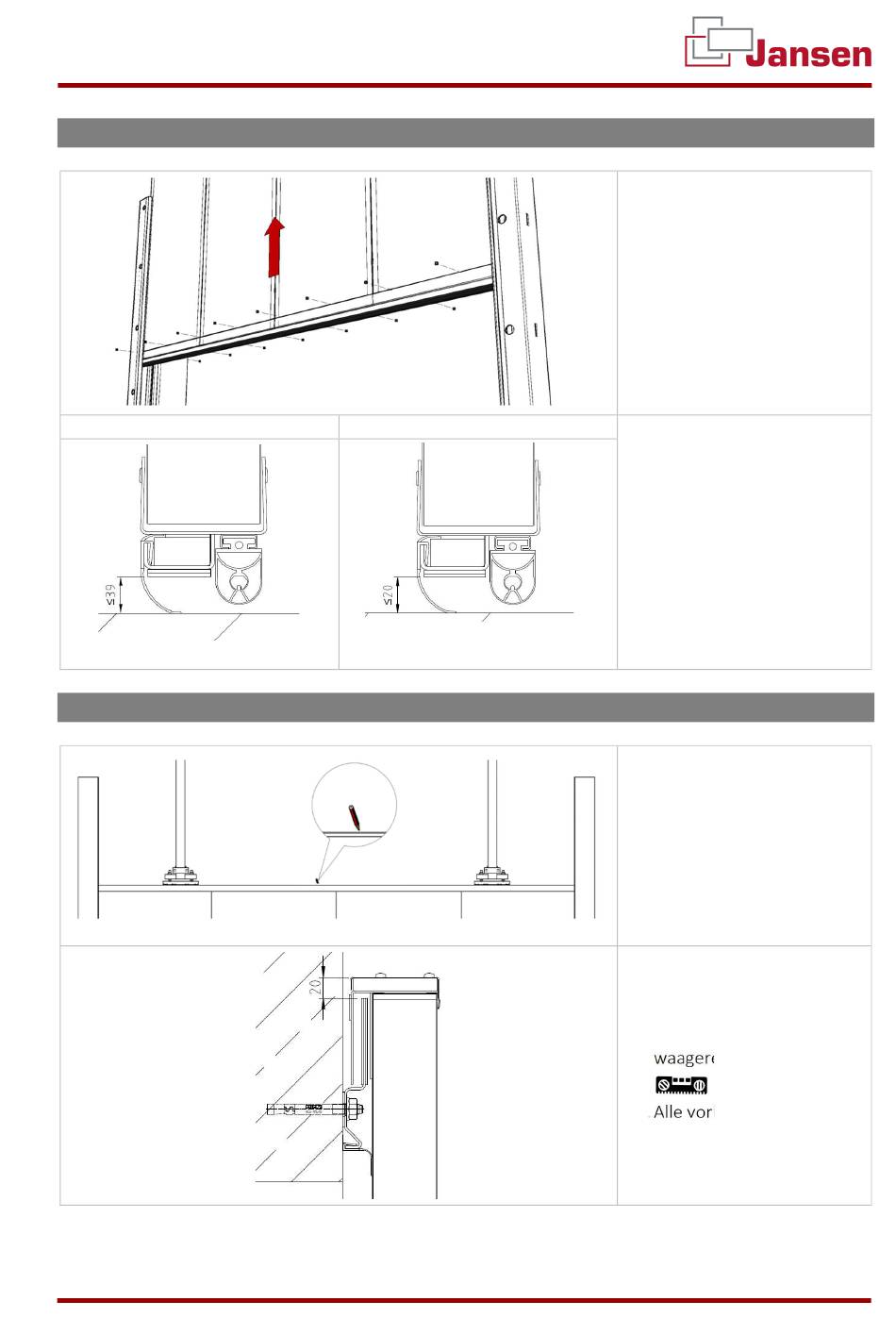

4.9 Montage der Abschlusskappe und Versteifungsprofils
S
a
4.10 Montage Sturzlabyrinth (bei ausreichenden Abstellbereich)
JANSEN TORE GMBH & CO. KG
S
200
SEITE 18 VON 23
56. Tor öffnen
57. Die Abschlusskappe mittig
ausrichten
58. Mit dem Torelement ver-
nieten (Blindniet ø4x10)
OPTIONAL: Auch ohne Sicher-
heitskontaktleiste
59. Die Bodenspalte sind zwin-
gend einzuhalten
60. Tor schließen
61. Bodenspalt einhalten
62. Oben an der Elementkante
anzeichnen!
63. Torblatt öffnen bis der
Strich zu sehen ist.
64. Das Sturzlabyrinth 20 mm
versetzt vom Strich Rich-
tung der lichten Öffnung
waagerecht ansetzen.
65. Alle vorhandenen Bohrun-
gen nutzen und das Sturz-
labyrinth festdübeln.
VERSIONSTAND 21.01.2021
