EINBAU- UND MONTAGEANLEITUNG
HUBTOR "APOLLO"

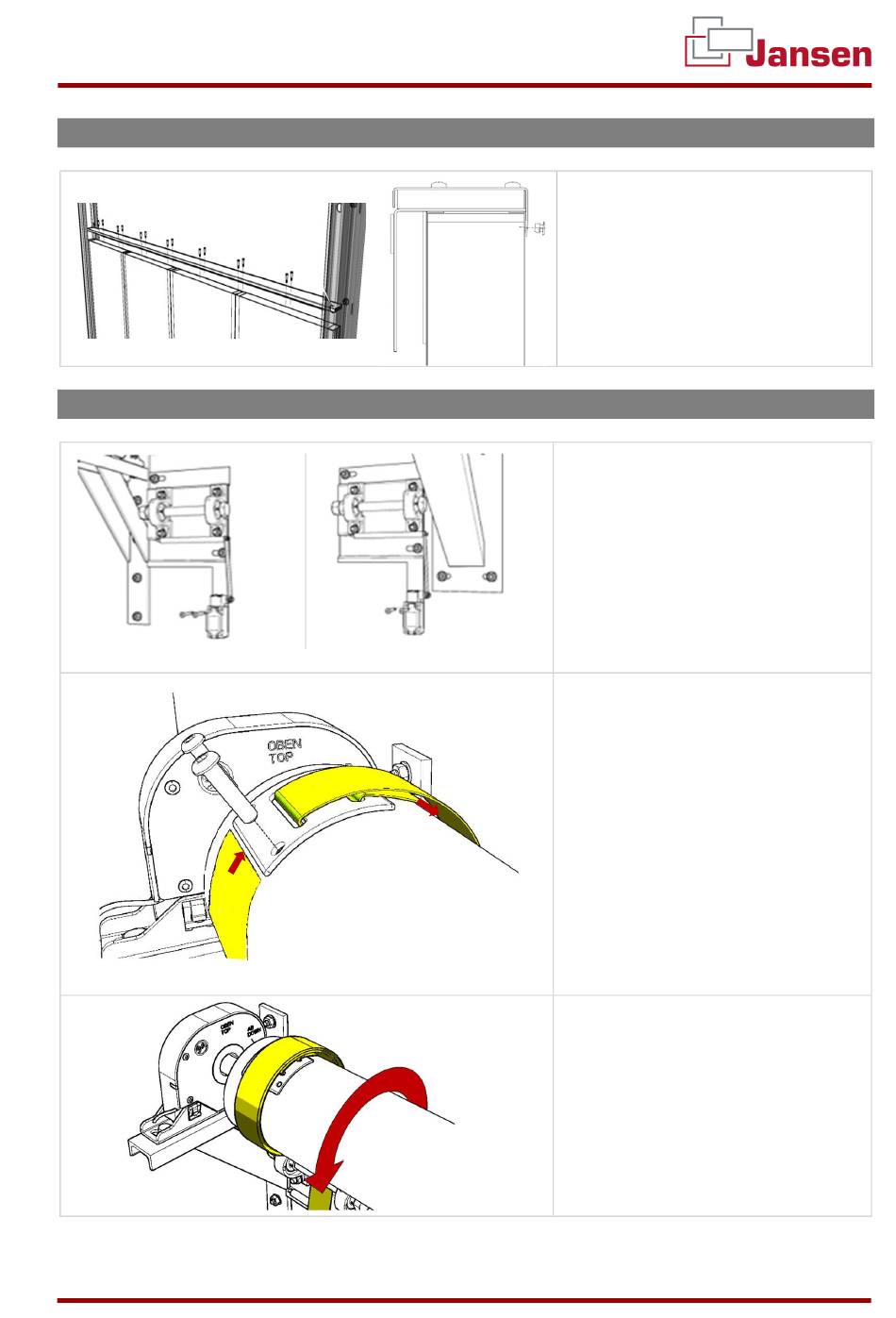

4.7 Montage des Torblattlabyrinthes
4.8 Montage Gurt / Gurtaufnahme
JANSEN TORE GMBH & CO. KG
2 Sicherheitswindungen
SEITE 16 VON 23
37. Torblattlabyrinth bündig auf die
Elemente auflegen
38. In allen vorhandenen Bohrungen
verschrauben und vernieten
(ø4,8x32 Bohrschraube)
(ø4x10 Blindniete)
39. Rollenendschalter auf beiden Blech-
laschen mit beiliegenden Schrauben
montieren
40. Schrauben der Gurtklemme lösen
41. Gurt wie in der Abbildung durch die
Gurtklemme führen
42. Gurtende 1x um die Wickelwelle bis
zur Gurtklemme überstehen lassen
43. Gurtklemme wieder mit der Wickel-
welle verschrauben (Federring +
Flachkopfschraube M8x25)
44. Für restlichen Gurtklemmen/ Gurte
wiederholen
45. Motor und Fangvorrichtung mit
Steuerung elektrisch verdrahten
46. Die Welle mit 2 Sicherheitswindun-
gen aufwickeln
VERSIONSTAND 21.01.2021
