EINBAU- UND MONTAGEANLEITUNG
HUBTOR "APOLLO"
JANSEN TORE GMBH & CO. KG
SEITE 13 VON 23

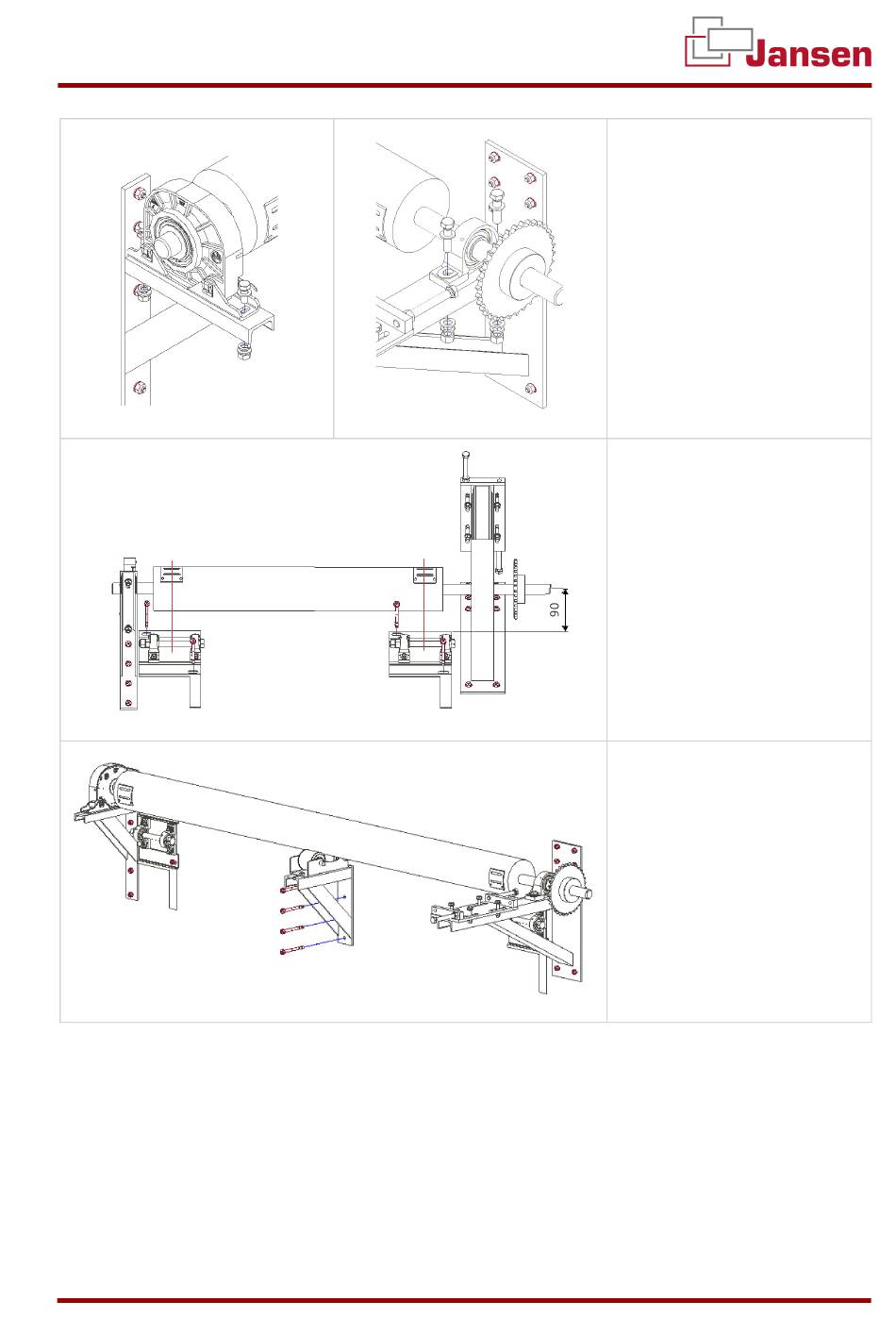

12. Fangvorrichtung und Lager
jeweils mit Konsole ver-
schrauben
13. Madenschraube des Lagers
entfernen den Wellenzap-
fen mit einem passenden
Bohrer anbohren
14. Madenschrauben montie-
ren
15. Gurtumlenkung unterhalb
der Wickelwelle in einer
Flucht montieren
(Mitte Gurtumlenkung =
Mitte Gurtanbindung)
16. Mitte Welle - Oberkante
Gurtumlenkung = 90 mm
17. Anzahl siehe auftragsbezo-
gene Torzeichnung
OPTIONAL:
18. Ab einer bestimmten Größe
ist eine Rohrstütze zu mon-
tieren
19. Rohrstütze so montieren,
dass Wickelwelle sauberlau-
fend über die Rollen gestützt
wird.
VERSIONSTAND 21.01.2021
