EINBAU- UND MONTAGEANLEITUNG
HUBTOR "APOLLO"
4.6 Montage des Torblattes
JANSEN TORE GMBH & CO. KG
SEITE 15 VON 23

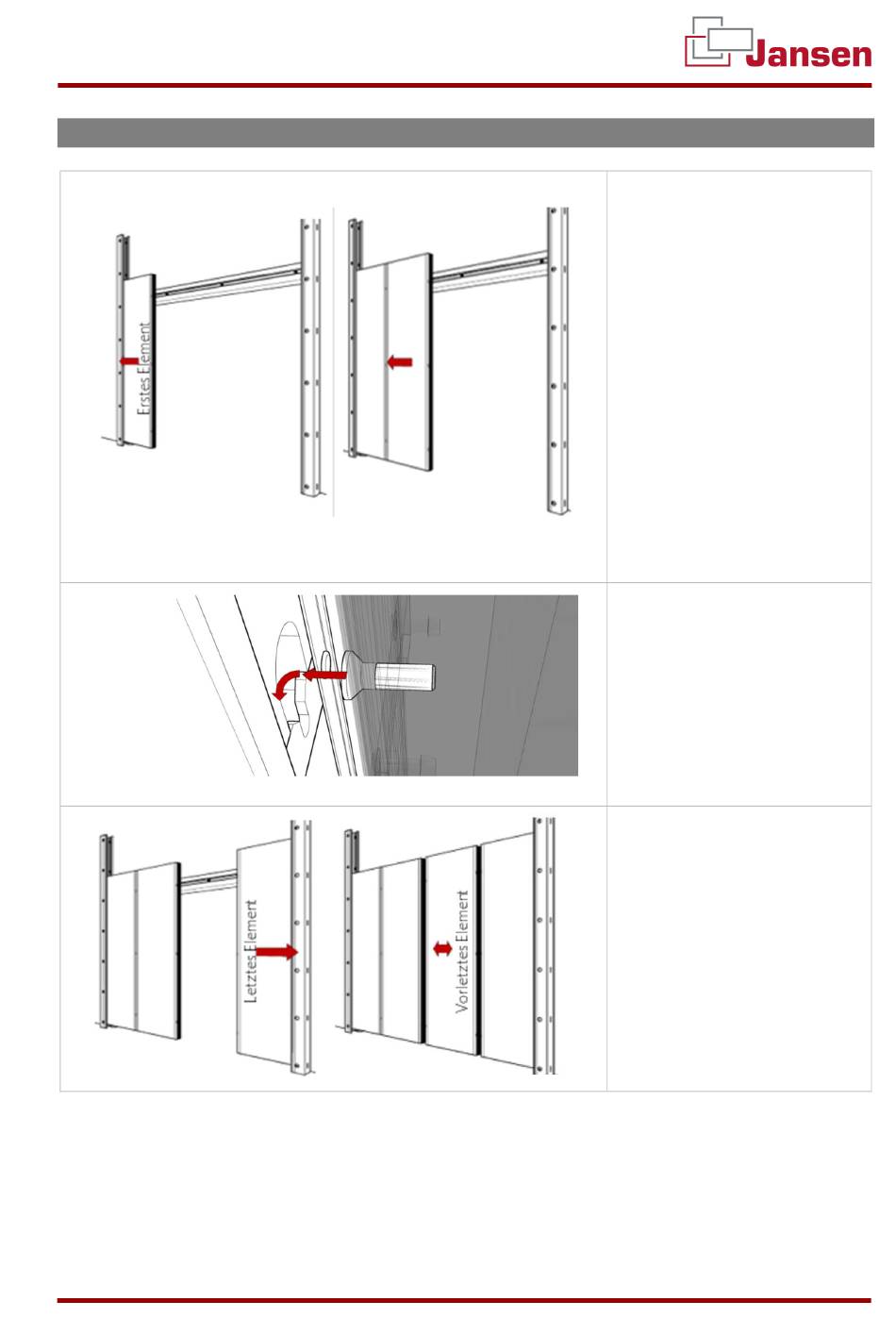

30. Nur wenn das Sturzlaby-
rinth schon montiert ist,
müssen alle Torelemente
min. 60 mm vom Boden
unterfüttert werden
31. Erstes Torelement links
bis zum Anschlag in die
Führungsschiene einset-
zen! Links mit der höchs-
ten Zahl beginnen
32. Weitere Torelemente (au-
ßer die letzten beiden)
über das Stecksystem ein-
hängen
33. Die Elemente werden über
ein Stecksystem miteinander
verbunden!
34. Die Elemente werden
nacheinander von oben in
das nächste Element ein-
gehakt
35. Letztes Torelement rechts
bis zum Anschlag in die
Führungsschiene einsetz-
ten
36. Vorletztes Torelement da-
zwischenschieben und beid-
seitig mit Stecksystem ver-
binden
