Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich)
Programme oder JOBs umschalten
Schweißleistung stufenlos einstellen
Schlüsselschalter zum Schutz gegen unbefugte Benutzung
Stellung „1" > Änderungen möglich,
Stellung „0" > Änderungen nicht möglich.
> siehe Kapitel 5.13
Drucktaste Drahteinfädeln
Einfädeln der Drahtelektrode nach dem Drahtspulenwechsel. (Der Schweißdraht wird
spannungs- und gasfrei durch das Schlauchpaket bis zum Schweißbrenner eingefädelt.
Beleuchtung, Innenraum
Drahtvorschubantrieb
Zugentlastung
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Anschlussnippel G¼", Schutzgasanschluss
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Drahtspulenaufnahme

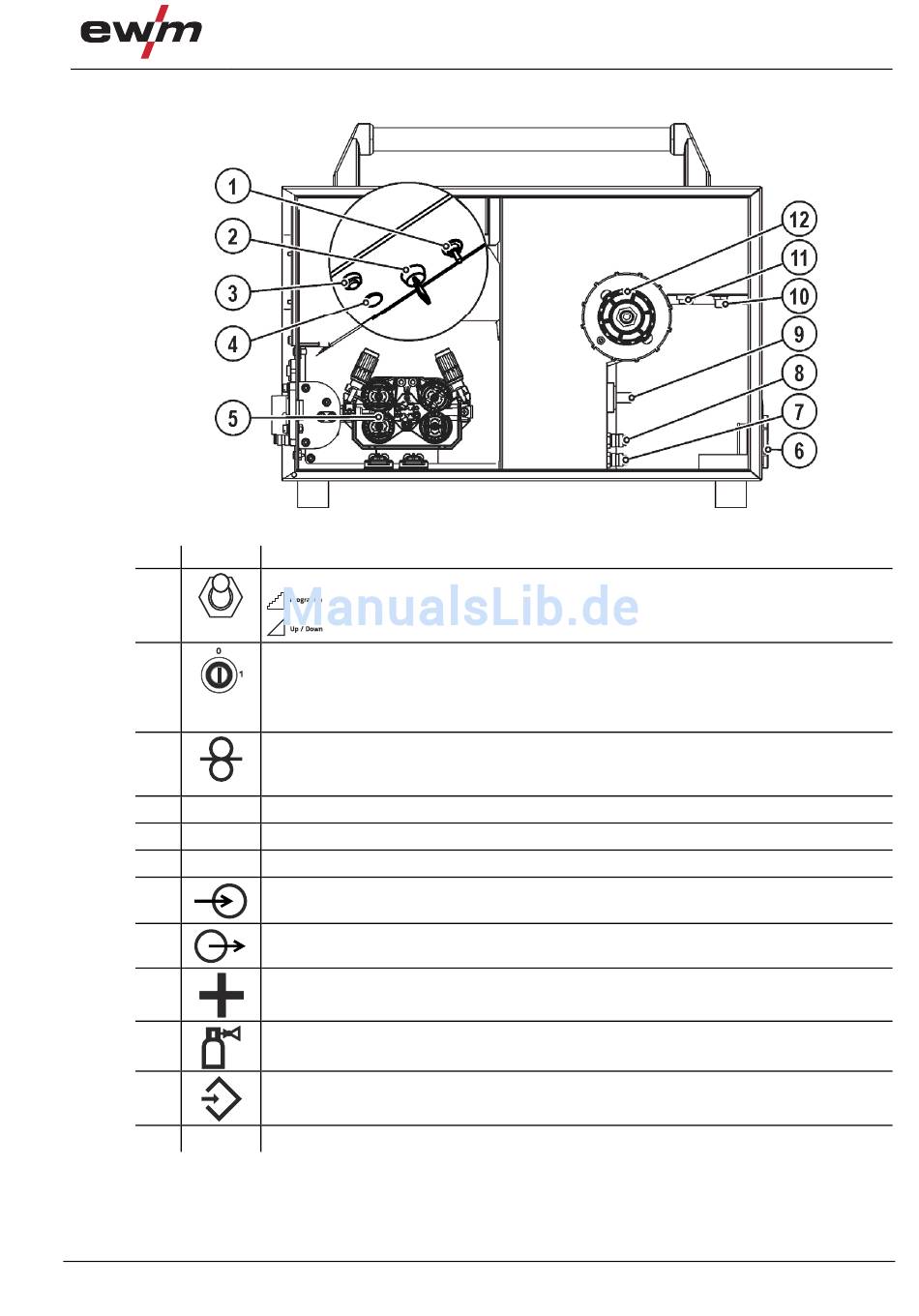

Abbildung 4-2
