Gerätebeschreibung - Schnellübersicht
Frontansicht
4
Gerätebeschreibung - Schnellübersicht
4.1

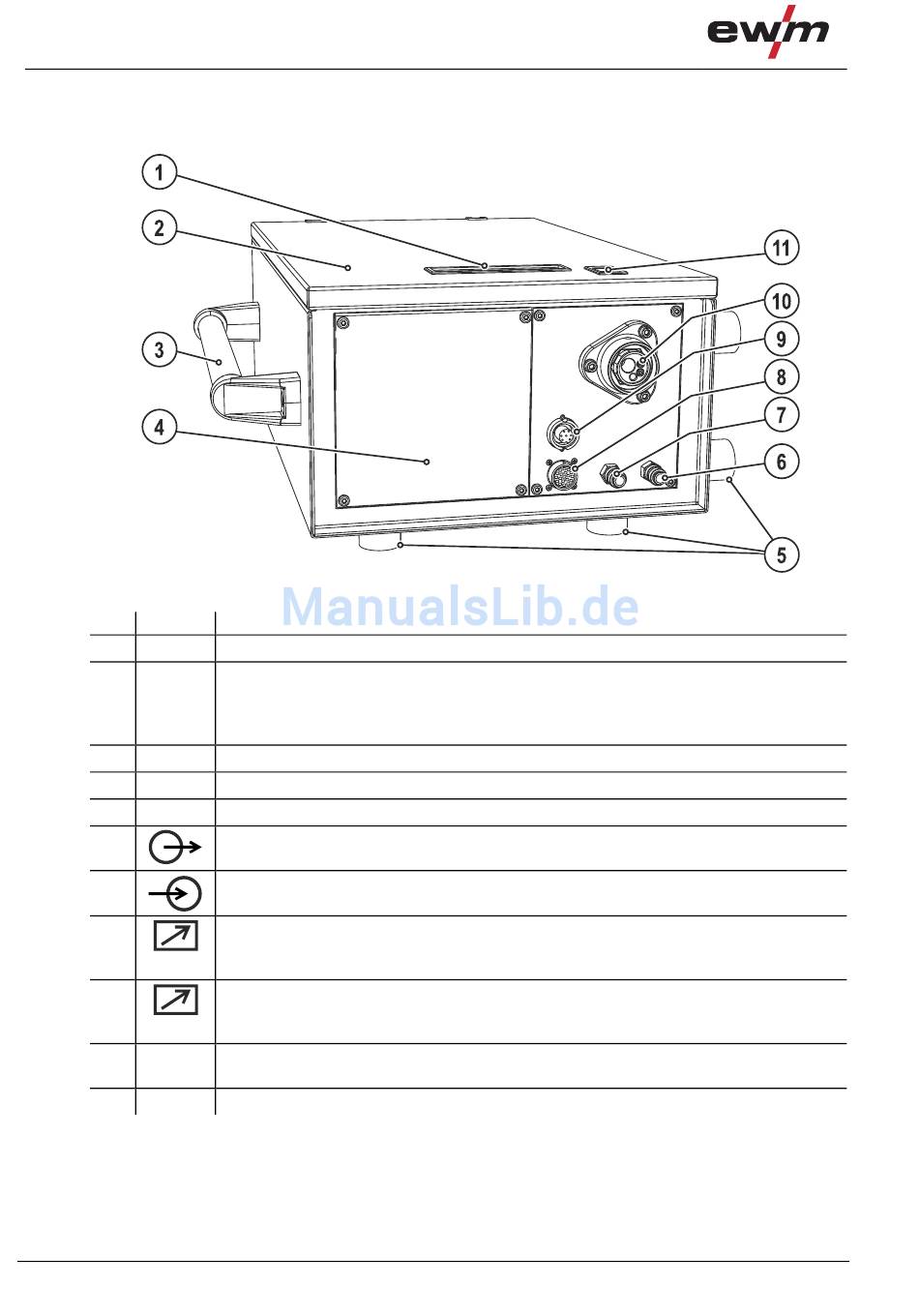

Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
16
Beschreibung
0
Griffmulde zum Öffnen der Schutzklappe
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit
Informationen zu Verschleißteilen und JOB
Transportgriff
Gerätesteuerung > siehe Kapitel 4.3
Gerätefüße
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Fernsteller, Steuerleitung
Schweißbrenner etc.)
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schiebeverschluss, Verriegelung der Schutzklappe
Abbildung 4-1
Listen.
-
099-005415-EW500
08.02.2016
