7
PROGRAMMIERUNG
oder q
Während am Display Tag-Datum-Uhrzeit angezeigt werden, die Programmierung mittels einer der Tasten p
aufrufen.
Die Programmierung ist in nach Funktionen gegliederte Hauptmenüs (siehe Diagramm 1) unterteilt. Das jeweilige Menü
oder q
mit den Tasten p
, auswählen und zum Aufrufen OK drücken.
Jedes Menü ist in Untermenüs auf verschiedenen Ebenen zum Festlegen der Parameter gegliedert.
oder q
Untermenüs/Parameter mit p
auswählen und die Auswahl mit OK bestätigen. Die aktuelle Einstellung ist am
Display mit einem Sternchen gekennzeichnet.
Zum Beenden der Programmierung „Beenden" auf jeder Ebene auswählen. Alternativ wechselt das Display nach zirka
2 Minuten zur Standardanzeige.
Die folgenden Flussdiagramme und Anmerkungen veranschaulichen die verschiedenen Menüs und Programmieroptionen.

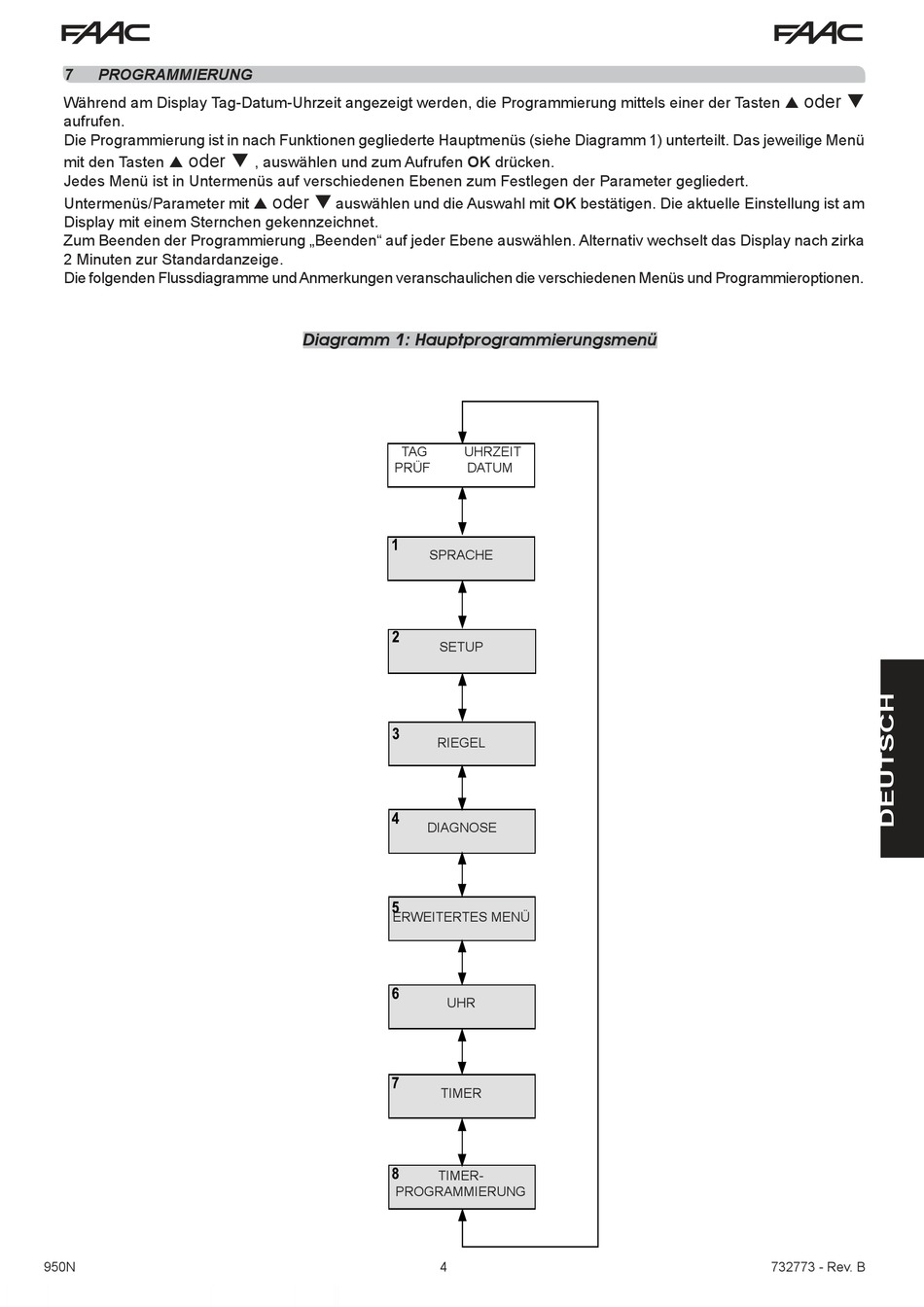

Diagramm 1: Hauptprogrammierungsmenü
TAG
UHRZEIT
PRÜF
DATUM
SPRACHE
SETUP
RIEGEL
DIAGNOSE
ERWEITERTES MENÜ
UHR
TIMER
TIMER-
PROGRAMMIERUNG
950N
4
732773 - Rev. B
