8.2 ANWENDUNG ZWEIFLÜGELIGE TÜREN (MASTER UND SLAVE)
Mit der Funktion „2 FLÜGEL" können zwei gegenständig angeordnete Türen mit synchronisiertem Bewegungsablauf
und fest vorgegebenen Verzögerungswinkeln gesteuert werden.
Der von der Master-Automation gesteuerte Türlügel (siehe Abb. 7) startet die Öffnungsbewegung. Wenn der
vorgegebene Öffnungswinkel für die Flügelverzögerung erreicht ist, startet auch der Slave-Flügel die Bewegung. Auf
dieselbe Art und Weise startet beim Schließen der Masterlügel die Bewegung erst, wenn der Slave-Flügel den für die
Flügelverzögerung vorgegebenen Schließwinkel erreicht hat.
Erfasst eine Automation ein Hindernis, wird die Bewegungsrichtung beider sofort umgekehrt.
Bei der Teilöffnungsfunktion kann nur die vollständige Öffnung des Master-Flügels gesteuert werden.
Die Betriebsarten müssen nur auf der Master-Automation (oder am daran angeschlossenen KP-Controller) festgelegt
werden.
1. Die Anschlüsse zwischen den Steuergeräten 950 I/O der beiden Automationen gemäß den Angaben in Abb.
8vornehmen.
2. Alle Sensoren und Impulsgeber nur an die Master-Automation anschließen.
3. Die folgenden Funktionen einprogrammieren (siehe erweiterte Programmierung):
•
Funktion „2 FLÜGEL" für beide Türen aktiviert.
•
Für die Tür, die sich zuerst öffnen soll, die Option „MASTER" festlegen, für die andere die Option „SLAVE".
•
Für beide Automationen dieselben Bewegungsparameter festlegen.
•
Soll die Verbindung zwischen KP-Controller und Slave-Tür unterbrochen werden, muss für die Funktion
„EINSTELLUNGEN BEIBEHALTEN" der Wert EIN festgelegt werden.
•
HINWEIS: das Set-up müssen unabhängig voneinander durchgeführt werden
Master
Master
Master
Master
950N
Slave
Slave
Slave
Slave

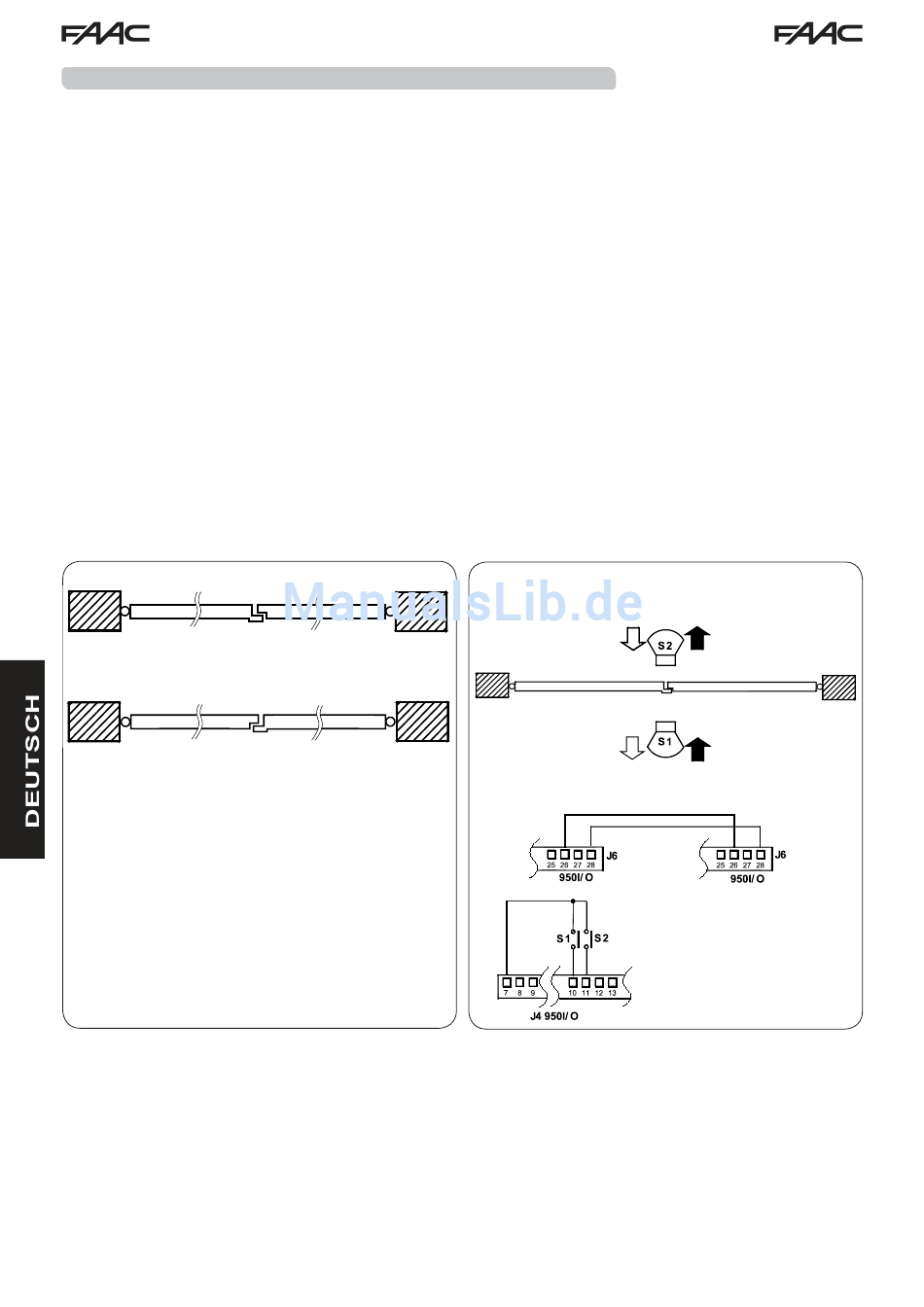

Abb.7
15
Abb.8
732773 - Rev. B
