B E D I E N U N G S A N L E I T U N G

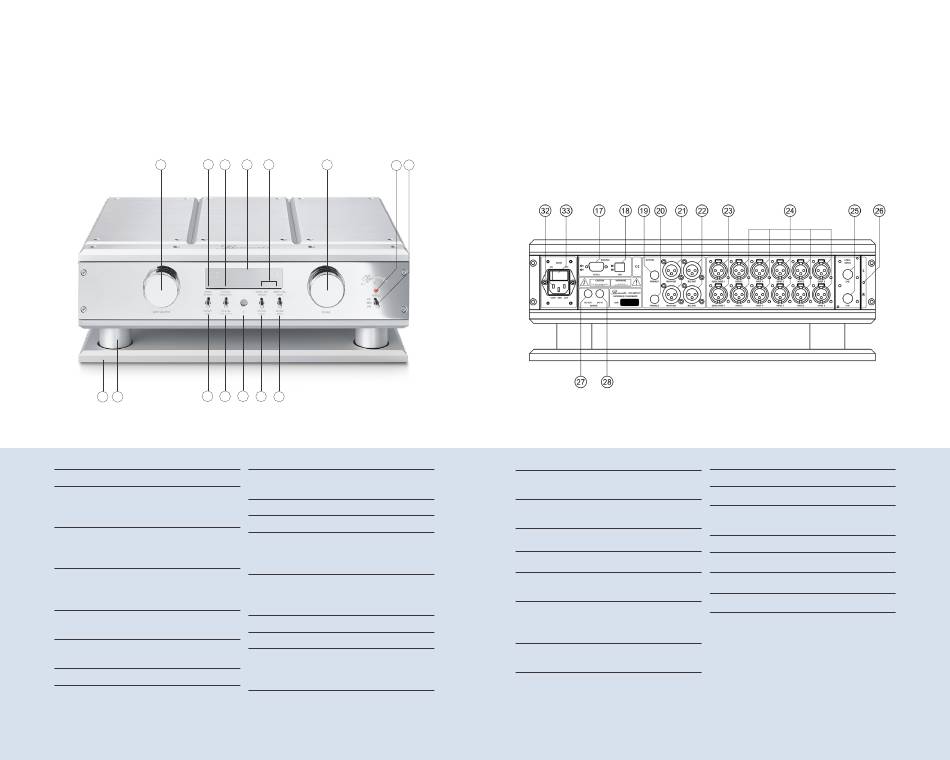

VORVERSTÄRKER FRONTANSICHT
2
3
1
9
10
11
12
Eingangswahlschalter
1.
PHASEN-LED leuchtet bei
˚
2.
180
Phasendrehung zwischen gewähltem
Eingang und aktivem Ausgang
3.
AUDIO-LED leuchtet bei
192
kHz
Abtastrate, wenn ein D/A-Wandler Modul
bestückt ist
4.
Alphanummerisches Display zur Anzeige
des gewählten Eingangs und der
Wiedergabelautstärke
REC/MAIN-LED leuchtet bei aktivierter
5.
REC-Ebene
Lautstärkeregler regelt die
6.
Wiedergabelautstärke
POWER-LED zeigt den Betriebszustand an
7.
1 2 | 7 6
4
5
6
7
8
13
14
15
8.
POWER-Schalter zum Ein-/Ausschalten
des Gerätes
Gerätebasis
9.
10.
Fuß – als Spikes ausgeführt
11.
PHASE/DISPLAY-Taster zur
Phasenumschaltung und zum Dimmen der
Displayanzeige
MODULE FUNCTION-Taster Funktionen
12.
abhängig von der vorhandenen
Modulbestückung
IR-Empfänger für Fernbedienungsbefehle
13.
RECORD/PHONES-Taster
14.
15.
SETUP-Taster zum Aktivieren und
Verlassen von GLOBAL, RECORD- und
MAIN-SETUP
RÜCK ANSICHT BEI INTERNEM NETZTEIL (nicht mehr lieferbar)
BURLINK-Schnittstelle RS-232 mit
17.
Kontroll-LEDs
BURLINK-Schnittstelle USB mit Kontroll-
18.
LEDs
Kopfhörerbuchse PHONES 1
19.
Kopfhörerbuchse PHONES 2
20.
21.
MAIN-Ausgang symmetrischer
Vorverstärkerausgang
22.
RECORD-Ausgang symmetrischer
Aufnahme-oder weiterer
Vorverstärkerausgang
SURROUND- oder Hochpegeleingang
23.
INPUT 6, symmetrisch
0 7 7
V O R V E R S T Ä R K E R
EINGÄNGE, symmetrisch
24.
Moduleingang je nach Bestückung
25.
26.
GND-Schraube für Masseanschluss bei
PHONO-Modulen
REMOTE-Ausgang
27.
REMOTE-Eingang
28.
32.
Netzbuchse
Netzschalter
33.
