B E D I E N U N G S A N L E I T U N G

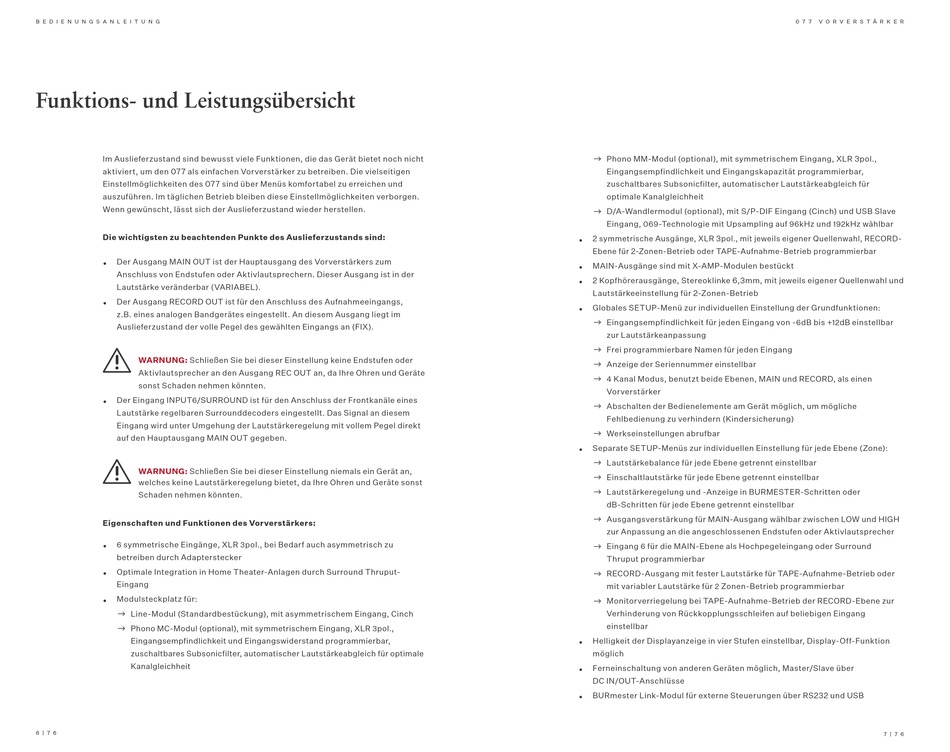

Funktions- und Leistungsübersicht
Im Auslieferzustand sind bewusst viele Funktionen, die das Gerät bietet noch nicht
aktiviert, um den 077 als einfachen Vorverstärker zu betreiben. Die vielseitigen
Einstellmöglichkeiten des 077 sind über Menüs komfortabel zu erreichen und
auszuführen. Im täglichen Betrieb bleiben diese Einstellmöglichkeiten verborgen.
Wenn gewünscht, lässt sich der Auslieferzustand wieder herstellen.
Die wichtigsten zu beachtenden Punkte des Auslieferzustands sind:
•
Der Ausgang MAIN OUT ist der Hauptausgang des Vorverstärkers zum
Anschluss von Endstufen oder Aktivlautsprechern. Dieser Ausgang ist in der
Lautstärke veränderbar (VARIABEL).
•
Der Ausgang RECORD OUT ist für den Anschluss des Aufnahmeeingangs,
z.B. eines analogen Bandgerätes eingestellt. An diesem Ausgang liegt im
Auslieferzustand der volle Pegel des gewählten Eingangs an (FIX).
WARNUNG:
Schließen Sie bei dieser Einstellung keine Endstufen oder
Aktivlautsprecher an den Ausgang REC OUT an, da Ihre Ohren und Geräte
sonst Schaden nehmen könnten.
•
Der Eingang INPUT
6
/SURROUND ist für den Anschluss der Frontkanäle eines
Lautstärke regelbaren Surrounddecoders eingestellt. Das Signal an diesem
Eingang wird unter Umgehung der Lautstärkeregelung mit vollem Pegel direkt
auf den Hauptausgang MAIN OUT gegeben.
WARNUNG:
Schließen Sie bei dieser Einstellung niemals ein Gerät an,
welches keine Lautstärkeregelung bietet, da Ihre Ohren und Geräte sonst
Schaden nehmen könnten.
Eigenschaften und Funktionen des Vorverstärkers:
•
6
symmetrische Eingänge, XLR
betreiben durch Adapterstecker
Optimale Integration in Home Theater-Anlagen durch Surround Thruput-
•
Eingang
•
Modulsteckplatz für:
$
Line-Modul (Standardbestückung), mit asymmetrischem Eingang, Cinch
Phono MC-Modul (optional), mit symmetrischem Eingang, XLR
$
Eingangsempfindlichkeit und Eingangswiderstand programmierbar,
zuschaltbares Subsonicfilter, automatischer Lautstärkeabgleich für optimale
Kanalgleichheit
6 | 7 6
3
pol., bei Bedarf auch asymmetrisch zu
pol.,
3
Phono MM-Modul (optional), mit symmetrischem Eingang, XLR 3pol.,
$
Eingangsempfindlichkeit und Eingangskapazität programmierbar,
zuschaltbares Subsonicfilter, automatischer Lautstärkeabgleich für
optimale Kanalgleichheit
D/A-Wandlermodul (optional), mit S/P-DIF Eingang (Cinch) und USB Slave
$
Eingang,
069
-Technologie mit Upsampling auf
•
2 symmetrische Ausgänge, XLR 3pol., mit jeweils eigener Quellenwahl, RECORD-
Ebene für 2-Zonen-Betrieb oder TAPE-Aufnahme-Betrieb programmierbar
MAIN-Ausgänge sind mit X-AMP-Modulen bestückt
•
•
2 Kopfhörerausgänge, Stereoklinke 6,3mm, mit jeweils eigener Quellenwahl und
Lautstärkeeinstellung für 2-Zonen-Betrieb
•
Globales SETUP-Menü zur individuellen Einstellung der Grundfunktionen:
Eingangsempfindlichkeit für jeden Eingang von -
$
zur Lautstärkeanpassung
$
Frei programmierbare Namen für jeden Eingang
$
Anzeige der Seriennummer einstellbar
Kanal Modus, benutzt beide Ebenen, MAIN und RECORD, als einen
$
4
Vorverstärker
$
Abschalten der Bedienelemente am Gerät möglich, um mögliche
Fehlbedienung zu verhindern (Kindersicherung)
$
Werkseinstellungen abrufbar
Separate SETUP-Menüs zur individuellen Einstellung für jede Ebene (Zone):
•
Lautstärkebalance für jede Ebene getrennt einstellbar
$
$
Einschaltlautstärke für jede Ebene getrennt einstellbar
$
Lautstärkeregelung und -Anzeige in BURMESTER-Schritten oder
dB-Schritten für jede Ebene getrennt einstellbar
Ausgangsverstärkung für MAIN-Ausgang wählbar zwischen LOW und HIGH
$
zur Anpassung an die angeschlossenen Endstufen oder Aktivlautsprecher
$
Eingang
6
für die MAIN-Ebene als Hochpegeleingang oder Surround
Thruput programmierbar
RECORD-Ausgang mit fester Lautstärke für TAPE-Aufnahme-Betrieb oder
$
mit variabler Lautstärke für
2
Zonen-Betrieb programmierbar
$
Monitorverriegelung bei TAPE-Aufnahme-Betrieb der RECORD-Ebene zur
Verhinderung von Rückkopplungsschleifen auf beliebigen Eingang
einstellbar
•
Helligkeit der Displayanzeige in vier Stufen einstellbar, Display-Off-Funktion
möglich
•
Ferneinschaltung von anderen Geräten möglich, Master/Slave über
DC IN/OUT-Anschlüsse
•
BURmester Link-Modul für externe Steuerungen über RS232 und USB
0 7 7
V O R V E R S T Ä R K E R
96
kHz und
192
kHz wählbar
dB bis +
dB einstellbar
6
12
7 | 7 6
