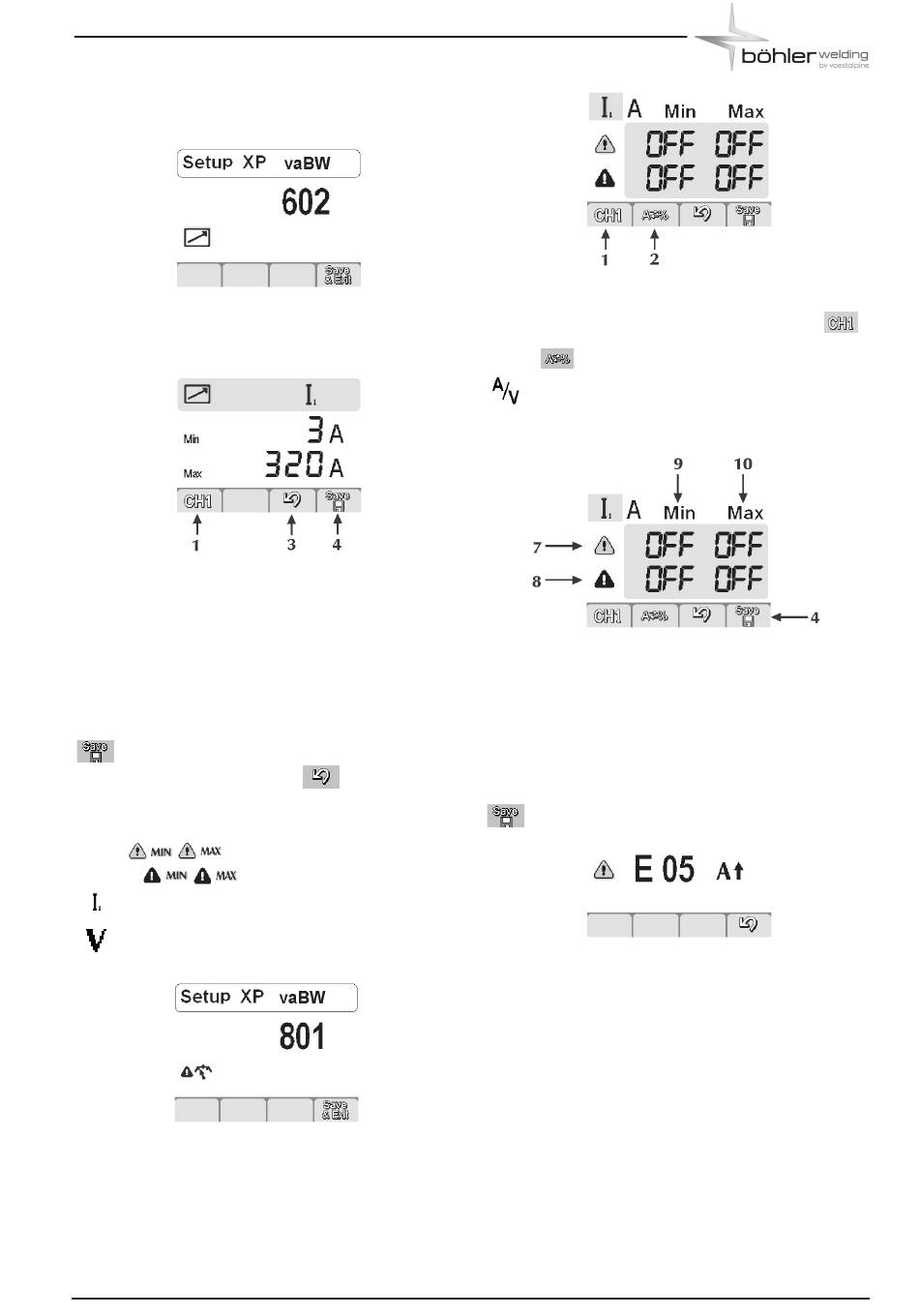

voestalpine bohler welding URANOS 2700 PMC Betriebsanleitung Seite 243

3.11 Styring fra eksternt udstyr
Giver mulighed for indstilling af styremetoder for svejseparame-
tre fra eksternt udstyr (RC, brænder.....).
Gå ind i opsætning ved at holde encoderen nede i mindst 5
sekunder.
Vælg den ønskede parameter (602).
Gå ind i "Styring fra eksternt udstyr" skærmen ved at trykke på
encoderknappen.
Vælg den ønskede udgangskanal på fjernbetjeningen (CH1,
CH2, CH3, CH4) ved at trykke på (1)-knappen.
Vælg det ønskede parameter (Min-Max-parameter) ved at trykke
på encoderknappen.
Tilpas det valgte parameter (Min-Max-parameter) ved at dreje
encoderen.
Gem og gå ud af skærmbilledet ved at trykke på knappen (4)
.
Afbryd ved at trykke på knappen (3)
3.12 Stopgrænser
Gør det muligt at styre svejseprocessen ved at sætte advarsels-
grænser og stopgrænser for de vigtigste målbare
parametre :
Svejsestrøm
Svejsespænding
Gå ind i opsætning ved at holde encoderknappen nede i mindst
5 sekunder.
Vælg den ønskede parameter (801).
Gå ind i "Stopgrænser" skærmbilledet ved at trykke på enco-
derknappen.
Vælg det ønskede parameter ved at trykke på knappen (1)
Vælg metode til at indstille stopgrænser ved at trykke på knap-
pen (2)
%
7 Advarselsgrænselinje
8 Alarmgrænselinje
9 Minimum-niveau søjle
10 Maksimum-niveau søjle
Vælg den ønskede boks ved at trykke på encoderknappen (den
valgte boks vises med modsat kontrast).
Tilpas niveauet for den valgte grænse ved at dreje encoderen.
.
Gem og gå ud af skærmbilledet ved at trykke på knappen (4)
Hvis en af advarselsgrænserne overskrives, vil et signal kunne ses
på kontrolpanelet.
Hvis en af alarmgrænserne overskrides, vil et signal kunne ses på
kontrolpanelet, og svejsningen blokeres omgående.
Det er muligt at indstille start og slut svejsefiltre, for at forhindre
at fejlsignal går i gang, når buen hhv. tændes og slukkes (se
under "Opsætning" - Parameter 802-803-804).
.
Absolut værdi
Procentværdi
.
.
243
