1.
Mantelseitenteil
2.
Federhalter
Abb. Nr. 17
Rechtes Mantelseitenteil
3.
Das rechte Mantelseitenteil (1) mit 2 Stck. Federhalter (2) bestücken, dann die Isolierung einlegen (siehe Bild
Nr. 14). Den Mantel auf die unteren Ankerschrauben aufsetzen und den oberen Teil mit den gesenkten
Konsolen mittels 2 Stck. Schrauben M5 x12 und 2 Stck. Unterlegscheiben 6,4 verbinden (siehe Bild Nr. 17).
4.
Das linke Mantelseitenteil (1) mit 2 Stck. Federhalter (2) bestücken, die Durchführungshülsen (3, 4) einlegen,
dann die Zugstange der Rauchklappenbetätigung (5) einschieben und die Isolierung einlegen (siehe Bild Nr.
15). Den Mantel auf die unteren Ankerschrauben aufsetzen und den oberen Teil mit den gesenkten Konsolen
mittels 2 Stck. Schrauben M5 x12 und 2 Stck. Unterlegscheiben 6,4 verbinden (siehe Bild 17).
5.
Das Mantelhinterteil (10 – Bild Nr. 17) mit der Isolierung bestücken und es an die Mantelseitenteile mittels
Schrauben ST 4,8 x 13 anschrauben (11 – siehe Bild Nr. 17).
6.
Das obere Mantelteil (1) mit 4 Stck. Verbindungsdornen (2) bestücken und das Thermomanometer (8 – Bild
Nr. 17) einlegen.
7.
Den Sensor des Thermometers in den Behälter für das Thermometer einschieben (4 – siehe Bild Nr. 13) und
den Sensor des Manometers in den Behälter für das Manometer (5 – Bild Nr. 13) einschrauben.
8.
In den oberen Mantelteil die Isolierung einlegen und es auf die Mantelseitenteile aufsetzen.
9.
Das Mantelhinterteil an das obere Mantelteil mittels 2 Stck. Schrauben ST 4,8 x 13 (11 – Bild Nr. 17)
anschrauben.

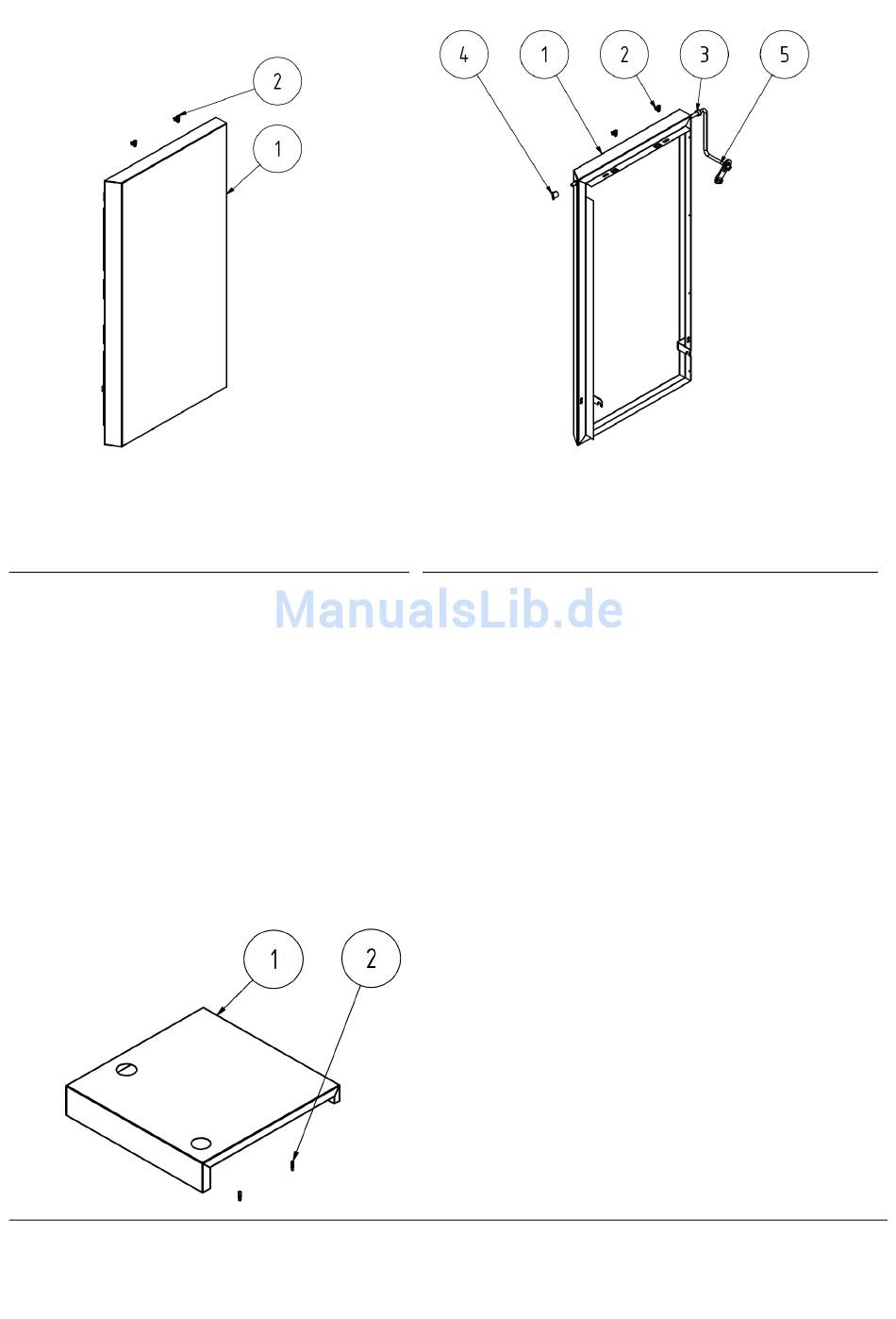

Abb. Nr. 19
Manteloberteil des Kessels
1.
Mantelseitenteil
2.
Federhalter
3.
Durchführungshülse HEYCO
4.
Durchführungshülse schräge
5.
Zugstange der Rauchklappenbetätigung
Abb. Nr. 18
Linkes Mantelseitenteil
1.
Manteloberteil
2.
Verbindungsdorn
